Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Bęben parowy |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | 50 ~ 100 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 400 ton miesięcznie |
Stan: | Nowy | Struktura: | Rurka ognia / wody |
---|---|---|---|
Paliwo: | Węgiel / gaz / węgiel / ciepło wodne | Rodzaj: | Naturalne krążenie / Raz na zawsze |
Specyfikacja: | Dostosowane | Kod HS: | 3215960855 |
High Light: | Poziomy kocioł parowy na gaz ziemny,1300 KM kocioł parowy na olej odpadowy,1300 KM kocioł parowy na gaz ziemny |
Wysoka wydajność węgla HighKocioł parowy z podwójnym bębnem, poziomy olej odpadowy, kocioł parowy na gaz ziemny
Opis
1. W pełni automatyczna praca, bezpieczna i niezawodna, z różnorodnymi urządzeniami sterującymi i ochronnymi kotła, ciśnieniem pary, ciśnieniem wody i spalaniem za pomocą automatycznych systemów sterowania.Kocioł c.w.u. wyposażony jest również w kontrolę procesu oraz kontrolę temperatury i czasu.
2. Łatwy w obsłudze i konserwacji, oszczędzający pracę.
3. Wyposażony w importowany markowy palnik, pełne spalanie paliwa i oszczędność energii, ochronę środowiska.
4. Zamknięta kotłownia ogólnospalająca, pozbawiona zanieczyszczeń, ładna i czysta.
5. Kompaktowa konstrukcja, łatwa instalacja.
Głowice kotłowe mają głowicę wodną, głowicę przegrzewacza, głowicę ekonomizera itd., Działają jako zbieranie, mieszanie, redystrybucja czynnika roboczego, jako struktura, można ją sklasyfikować jako typ pokrywy końcowej (obudowa końcowa) i przewężenie w dół rodzaj.
Nagłówek składa się z korpusu głowicy (stalowa rura bezszwowa o dużej średnicy), pokrywy końcowej (obudowy), złącza rurowego, otworu ręcznego, gniazda termometru i tak dalej.A kontrola spawania jest ściśle prowadzona jako proces spawania, aby zagwarantować 100% kwalifikowane produkty.

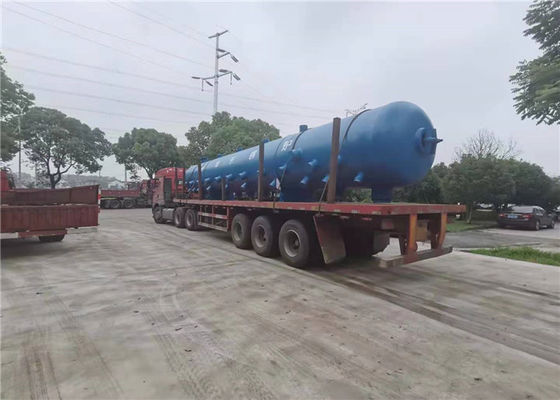

Bęben jest cylindrycznym naczyniem ciśnieniowym używanym do oddzielania pary wodnej i oczyszczania pary w kotle wodnorurowym w celu utworzenia obiegu cyrkulacji wody i przechowywania wody kotłowej.Jego główną funkcją jest odbieranie wody z ekonomizera, oddzielanie pary i wody, dostarczanie wody do obiegu cyrkulacyjnego oraz dostarczanie pary nasyconej do przegrzewacza.W bębnie znajduje się pewna ilość wody, która przechowuje pewną ilość ciepła i czynnika roboczego.Może spowolnić prędkość zmiany ciśnienia pary, gdy zmieniają się warunki pracy, i odgrywać pewną rolę buforową, gdy woda zasilająca i ładunek nie są skoordynowane przez krótki czas.Bęben wyposażony jest w wewnętrzne urządzenia do separacji pary wodnej, oczyszczania pary, dozowania w kotle oraz ciągłego przedmuchu w celu zapewnienia jakości pary, jak pokazano na rysunku.
Bęben jest najbardziej nieporęczną i najdroższą grubościenną częścią nośną w kotle.Bęben nie tylko wytrzymuje wysokie ciśnienie wewnętrzne, ale także generuje naprężenia termiczne w wyniku zmian warunków pracy i wahań temperatury ścian.Dlatego warunki pracy są złe i konieczne jest skuteczne monitorowanie warunków pracy.
Szczegóły separacji para-woda
Pierwotna separacja pary i wody usuwa prawie całą parę z wody, dzięki czemu bardzo mało pary jest recyrkulowane z dna bębna w kierunku ogrzewanych rur przez połączenie wylotowe (kanał opadowy).
Przy separacji wtórnej, para przechodzi przez drugi stopień separatorów lub elementów skrubera (zwykle rozmieszczonych blisko siebie falistych równoległych płyt) w celu ostatecznego usunięcia kropelek wody.Para jest następnie wypuszczana przez różne porty.
Nazwa produktu | |
Pojemność pary | 6-30 ton pary na godzinę |
Moc kotła | 30-1300 KM |
Ciśnienie robocze | 1,25Mpa.1,6Mpa, 2,5Mpa |
Temperatura pary | 193℃,204℃,226℃ |
Wydajność termiczna | 95% |
Kontrola działania | Inteligentne sterowanie PLC |
Parametry techniczne
PozycjaModel | Kocioł parowy z podwójnym bębnem, poziomy olej odpadowy, kocioł parowy na gaz ziemny | |||||||||
Znamionowa wydajność pary (Ton/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
Znamionowe ciśnienie pary MPa | 1,25/1,6/2,5 | |||||||||
Znamionowa temperatura pary ℃ | 194/203/225/400 | |||||||||
Sprawność projektowa % | 92,26 | 92,23 | 92,22 | 92,26 | 92,26 | 91,99 | 91,82 | 91,99 | 92,17 | |
Temperatura wody zasilającej ℃ | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
Dostępne paliwo | olej napędowy / olej ciężki / gaz ziemny / LPG | |||||||||
Zużycie paliwa | Olej napędowy kg/h | 267,45 | 402,68 | 535.2 | 668,6 | 1002,6 | 1337.3 | 1671,6 | 2005,9 | 2336,8 |
Gaz ziemny Nm3/h | 329,4 | 425,9 | 567,9 | 709,6 | 1064,3 | 1418.4 | 1773.1 | 2127.6 | 2477,4 | |
Wymiar całkowity | Długość m | 5.2 | 5,9 | 7,2 | 7,8 | 8,5 | 9,2 | 11,4 | 11 | 11.2 |
Szerokość m | 2,7 | 2,7 | 3.4 | 3.4 | 3,6 | 3,7 | 3,7 | 3,9 | 4,6 | |
Wysokość m | 3.2 | 3.2 | 3,5 | 3,6 | 3,6 | 3,7 | 3,8 | 4,6 | 5.2 |
Zdolność projektowa i produkcyjna
1. Dwie automatyczne linie produkcyjne zwijarek
2. Gięcie na gorąco do minimalnego promienia gięcia 0,6D
3. Gięcie rur ściennych membranowych za pomocą poziomych i pionowych giętarek do paneli
4. Produkcja paneli do kotłów elektrowni o mocy 1000 MW
5. Produkcja separatorów cyklonowych kotłów CFB
6. Wykonanie nagłówka zgodnie z chińskimi standardami (GB), standardami amerykańskimi (ASME) lub standardem UE (EN)
7. Szeroka gama urządzeń do obróbki cieplnej, w tym 10 pieców, oferujących normalizację i odpuszczanie
