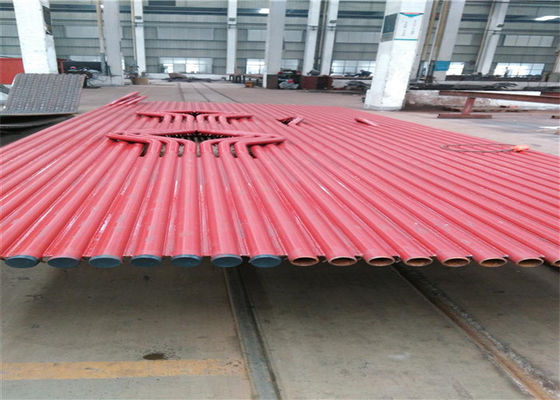

Elektrownia Sekcja odparowywania węgla Ściana wodna kotła

Standardowa sekcja odparowywania ściany wodnej kotła węglowego w elektrowni Station

Parametr techniczny

Zalety membranowej ściany wodnej

(1) Zapewnij szczelność ściany paleniska i zmniejsz wyciek powietrza w komorze spalania.

(2) Wykonać pełne chłodzenie wodą w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach wzmożonego spalania.

(3) Mała pojemność akumulacji ciepła, szybkie nagrzewanie komory spalania, szybkie chłodzenie, może skrócić czas uruchomienia i zatrzymania kotła.

(4) Nadaje się do stosowania na ścianie pieca do powlekania rur, co znacznie zmniejsza obciążenie ramy kotła, łatwe do zawieszenia.

(5) W porównaniu z rurą świetlną, zdolność pochłaniania ciepła przez rurę jest poprawiona.

(6) Popraw stopień wstępnego połączenia części kotła, wygodną i zmniejsz prace instalacyjne.

Ściany wodne kotła to ściany membranowe wykonane z rur zespawanych ze sobą z lub bez paska metalu pomiędzy nimi.Ściany te tworzą obudowę komory spalania węgla.Rury ze ścianą wodną są również określane jako sekcja parownika;Zawierają wodę głównie w postaci płynnej, która stopniowo odparowuje w miarę unoszenia się w kotle.

Nasza membranowa ściana wodna jest produkowana przy użyciu wysokiej jakości surowca i nowoczesnego sprzętu produkcyjnego w naszej zaawansowanej jednostce produkcyjnej.Oferowany asortyment jest dostępny w różnych rozmiarach, kształtach i specyfikacjach, zgodnie z wymaganiami naszych cenionych klientów.Ponadto są one dostarczane klientom w obiecanym terminie.

Wprowadzenie produktów

Membranowa ściana chłodząca wodę odnosi się do ściany chłodzącej wodę składającej się z hermetycznego ekranu rurowego spawanego przez płaską stal i rurę. Membranowa ściana chłodząca wodę może zagwarantować dobrą szczelność komory pieca, znacznie zmniejszyć współczynnik przecieku powietrza w komorze pieca dla kocioł podciśnieniowy i poprawia warunki spalania w piecu. Może zwiększyć efektywny obszar ogrzewania radiacyjnego i zaoszczędzić zużycie stali.

Szczegóły konstrukcyjne

Charakterystyki kombinacji membranowej ściany chłodzącej wodę są następujące:
1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest podnoszony na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, płetwę można przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie zespawać. Gdy różnica przekątnej rzędu rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz następnie można przyspawać żebra. Gdy nierówności rzędu rur przekracza dopuszczalny zakres, można użyć ramy suwnicy do skorygowania górnego ciśnienia podnośnika.
2. Złącze doczołowe rzędu rur różni się od złącza pojedynczej rury. Złącze spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwie sekcje zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę sekwencji spawania, spawanie do końca rury spowodowane odkształceniem jest bardzo duże. Dlatego przed zgrzewaniem doczołowym luz doczołowy tego zgrzewu złącze powinno być kompleksowo zmierzone i wg klasyfikacji luz doczołowy za mały, średni, za duży, jeżeli luz doczołowy jest za duży lub za mały, należy przyjąć metodę cięcia rury, zastąpić ją umiarkowanie krótką rurą. tym razem, ze względu na skurcz spawów, rura o większej szczelinie stanie się lutowalna.W celu zmniejszenia odkształceń skurczowych spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.
3. Dolna część przedniej i tylnej ściany chłodzenia wodą ma dno pieca (kubełek zimnego popiołu), a górna część tylnej ściany chłodzenia wodą ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a kształt jest bardziej wyjątkowy , więc trudno kombinować.
4. Kula pojedynczego przejścia tylnej ściany wodnej różni się od innych rur powierzchni grzewczych. Ponieważ tylna ściana wodna w górnym skrzynce zbiorczej ma ognioodporny kąt, liczba ognioodpornych rur do gięcia kątowego jest taka sama jak w przypadku tylnej ścianki wodnej, w celu zwiększenia sztywności kątownika ognioszczelnego, występuje również znaczna ilość rozstawu rury prostej (większość pieców). Na przecięciu płomienia Kąta i rury prostej, równośrednicowy trójnik ze staliwa o specjalnym kształcie (trzy- W rurze prostej i łączniku między górnym zbiornikiem sojuszniczym znajduje się kryza 5 mm lub dławik Φ 10 mm. W ten sposób większość wygiętej rury czynnika roboczego sprzyja schłodzeniu Kąt płomienia i niewielka część wygiętej rury czynnika roboczego zapewniają, że prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, aby zmniejszyć naprężenia wewnętrzne, dzięki czemu wzrasta trudność przejścia przez kulę.

Dodatkowy

Podanie
