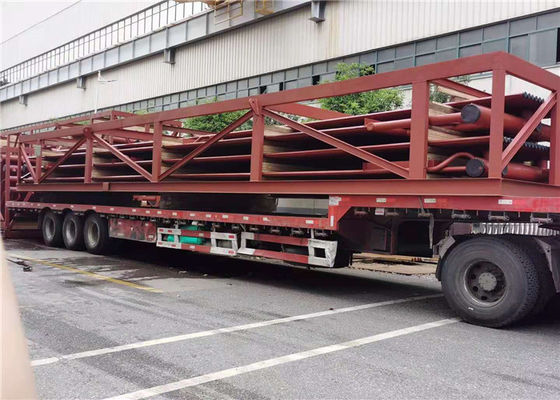

Panel ścienny kotła parowego gazowego o wysokiej płaskości z sekcją odparowywania

Gazowy palnik parowy Części zamienne do kotła Sekcja odparowywania panelu ściennego

Parametr techniczny

Szczegóły konstrukcyjne

Charakterystyki kombinacji membranowej ściany chłodzącej wodę są następujące:
1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest podnoszony na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, płetwę można przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie zespawać. Gdy różnica przekątnej rzędu rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz następnie można przyspawać żebra. Gdy nierówności rzędu rur przekracza dopuszczalny zakres, można użyć ramy suwnicy do skorygowania górnego ciśnienia podnośnika.
2. Złącze doczołowe rzędu rur różni się od złącza pojedynczej rury. Złącze spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwie sekcje zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę sekwencji spawania, spawanie do końca rury spowodowane deformacją jest bardzo duże. Dlatego przed zgrzewaniem doczołowym luz doczołowy tego zgrzewu złącze powinno być kompleksowo zmierzone i wg klasyfikacji luz doczołowy jest za mały, średni, za duży, jeżeli luz doczołowy jest za duży lub za mały, należy przyjąć metodę cięcia rury, wymienić na rurę umiarkowanie krótką. tym razem, ze względu na skurcz spawów, rura o większej szczelinie stanie się lutowalna.W celu zmniejszenia odkształceń skurczowych spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.
3. Dolna część przedniej i tylnej ściany chłodzenia wodą ma dno paleniska (kubełek zimnego popiołu), a górna część tylnej ściany chłodzenia wodą ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a jego kształt jest bardziej wyjątkowy , więc trudno kombinować.
4. Kula jednoprzebiegowa tylnej ściany wodnej różni się od innych rur powierzchni grzewczych. Ponieważ tylna ściana wodna w górnym skrzynce zbiorczej ma ognioodporny kąt, liczba ognioodpornych rur do gięcia kątowego jest taka sama jak w przypadku tylna ściana wodna, w celu zwiększenia sztywności kątownika ognioszczelnego, występuje również znaczna ilość rozstawu rury prostej (w większości typów pieców). -odgałęzienia). W rurze prostej i łączniku pomiędzy górnym zbiornikiem sojuszniczym znajduje się kryza 5 mm lub kryza 10 mm. W ten sposób większość wygiętej rury czynnika roboczego sprzyja schłodzeniu Kąt płomienia i niewielka część wygiętej rury czynnika roboczego zapewniają, że prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, aby zmniejszyć naprężenia wewnętrzne, dzięki czemu wzrasta trudność przejścia przez kulę.

Zalety membranowej ściany wodnej

(1) Zapewnij szczelność ściany paleniska i zmniejsz wyciek powietrza w komorze spalania.

(2) Realizować pełne chłodzenie wodą w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach zwiększonego spalania.

(3) Mała pojemność akumulacji ciepła, szybkie nagrzewanie komory spalania, szybkie chłodzenie, może skrócić czas uruchomienia i zatrzymania kotła.

(4) Nadaje się do stosowania ściany pieca do powlekania rur, co znacznie zmniejsza obciążenie ramy kotła, łatwe do zawieszenia.

(5) W porównaniu z rurą świetlną, zdolność pochłaniania ciepła rury jest poprawiona.

(6) Popraw stopień wstępnego połączenia części kotła, wygodną i zmniejsz prace instalacyjne.

Wprowadzenie produktów

Membranowa ściana chłodząca wodę odnosi się do ściany chłodzącej wodę składającej się z hermetycznego ekranu rurowego spawanego przez płaską stal i rurę. Membranowa ściana chłodząca wodę może zagwarantować dobrą szczelność komory pieca, znacznie zmniejszyć współczynnik wycieku powietrza z komory pieca dla kotła podciśnieniowego i poprawić warunki spalania w piecu. Może zwiększyć efektywny obszar ogrzewania radiacyjnego i zaoszczędzić zużycie stali.
