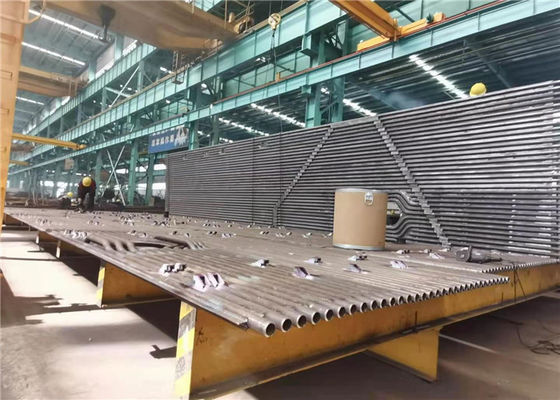

ASTM Sekcja odparowania ściany wodnej kotła opalanego węglem w elektrowni ASTM

Gazowy palnik parowy Części zamienne do kotłów Panele ścienne kotła Certyfikat ASTM

1. opisy

Ściany wodne kotła to ściany membranowe, które są wykonane z rur zespawanych ze sobą, z metalowym paskiem pomiędzy nimi lub bez.Ściany te tworzą obudowę komory spalania węgla.Rurki wodne są również określane jako sekcja parownika;zawierają wodę przeważnie w postaci płynnej, która stopniowo paruje w miarę unoszenia się w kotle.

Nasza membranowa ściana wodna jest wytwarzana przy użyciu wysokiej jakości surowca i nowoczesnego sprzętu produkcyjnego w naszej zaawansowanej jednostce produkcyjnej.Oferowany asortyment dostępny jest w różnych rozmiarach, kształtach i specyfikacjach, zgodnie z wymaganiami naszych cenionych klientów.Ponadto są one dostarczane do klientów w obiecanych ramach czasowych.

2. parametr techniczny

Zalety membranowej ściany wodnej

(1) Zapewnij szczelność ściany paleniska i zmniejsz wyciek powietrza w komorze spalania.

(2) Realizować pełne chłodzenie wodą w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach zwiększonego spalania.

(3) Mała pojemność cieplna, szybkie nagrzewanie komory spalania, szybkie schładzanie, może skrócić czas startu i zatrzymania chłodzenia kotła.

(4) Nadaje się do stosowania na ścianie pieca do powlekania rur, co znacznie zmniejsza obciążenie ramy kotła, jest łatwe do zawieszenia.

(5) W porównaniu z rurą świetlną, poprawia się zdolność pochłaniania ciepła przez rurkę.

(6) Popraw stopień wstępnego połączenia części kotła, wygodnie i zmniejsz prace instalacyjne.

Wprowadzenie produktów

Ściana chłodząca wodą z membraną odnosi się do ściany chłodzącej wodę składającej się z hermetycznego ekranu rurowego spawanego płaską stalą i rurą.Ściana chłodząca wodą z membraną może zagwarantować dobrą szczelność komory pieca, znacznie zmniejszyć współczynnik wycieku powietrza z komory pieca dla kocioł podciśnieniowy i poprawić warunki spalania w piecu.Może zwiększyć efektywny obszar ogrzewania radiacyjnego i zaoszczędzić zużycie stali.

Szczegóły konstrukcyjne

Charakterystyka kombinacji membranowej ściany chłodzącej wodę jest następująca:
1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest wciągany na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, żebro może być przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie spawać; gdy różnica przekątnych rzędów rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz Następnie można przyspawać lamele. Gdy nierówności rzędu rur przekraczają dopuszczalny zakres, można zastosować ramę suwnicy do skorygowania górnego nacisku podnośnika.
2. Połączenie doczołowe szeregu rur różni się od złącza pojedynczej rury. Połączenie spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwóch odcinków zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę kolejności spawania, spawanie do końca rury spowodowane odkształceniem jest bardzo duże, dlatego przed zgrzewaniem doczołowym prześwit doczołowy tego zgrzewania złącze powinno być kompleksowo zmierzone, a zgodnie z rozstawem doczołowym jest za mały, umiarkowany, klasyfikacja za duża, jeżeli prześwit jest za duży lub za mały, należy zastosować metodę cięcia rury, zastępując ją umiarkowanie krótką rurą. tym razem ze względu na skurcz spawu rura z większą szczeliną będzie się nadawała do lutowania.W celu zmniejszenia odkształcenia skurczowego spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.
3. Dolna część przedniej i tylnej ściany chłodzącej wodę ma dno pieca (pojemnik na zimny popiół), a górna część tylnej ściany chłodzącej wodę ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a kształt bardziej wyjątkowy , więc trudno to połączyć.
4. Jednoprzebiegowa kula rury tylnej ściany wodnej różni się od innych rur powierzchniowych grzewczych. Ponieważ tylna ściana wodna w górnej skrzynce zbiorczej ma ognioszczelny kąt, liczba ognioszczelnych rur zginanych kątowych jest taka sama jak w tylnej ścianę wodną, ​​w celu zwiększenia sztywności kątownika ognioszczelnego, istnieje również znaczna liczba rozstawionych rur prostych (większość typu pieca) .Na przecięciu płomienia Kątownik i prosta rura, stalowy trójnik o specjalnej średnicy (trójwymiarowy) W rurze prostej i połączeniu między górnym zbiornikiem sprzymierzonym znajduje się kryza Φ 5 mm lub Φ ogranicznik of 10 mm, dzięki czemu większość giętej rury czynnika roboczego sprzyja chłodzeniu Kąt płomienia, a niewielka część wygiętej rury czynnika roboczego zapewnia, że ​​prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, tak aby zmniejszyć naprężenia wewnętrzne, więc zwiększa się trudność przejścia przez kulkę.
