Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ISO9001,ASME,Grade A,SGS,EN |
Numer modelu: | Panele ścienne wodne |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakowanie w żelazną ramę |
Czas dostawy: | 30 ~ 50 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 500 ton miesięcznie |
Kolor: | Dostosowane | Rodzaj: | Płyty warstwowe EPS, płyty warstwowe z wełny skalnej, materiał ścienny |
---|---|---|---|
Materiał: | kolorowa blacha stalowa; | Nazwa produktu: | Zewnętrzny prefabrykowany panel ścienny z płyty warstwowej |
Korzyść: | ekologiczny, lepszy materiał do zastąpienia paneli ściennych 3d z włókien roślinnych; | Stosowanie: | podłoga, dach, ściana zewnętrzna / wewnętrzna, izolacja konstrukcyjna |
High Light: | panele ścienne do wody kotłowej,rury ścienne do wody kotłowej |

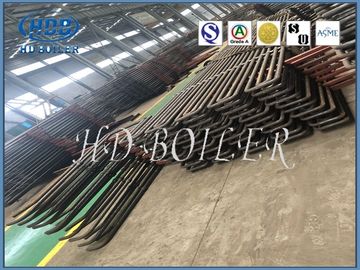

Trwałe panele ścienne z wodą kotłową Dostosowany materiał do zastąpienia włókien roślinnych
Wprowadzenie produktów
Panel ścienny wodny został pierwotnie zaprojektowany nie do ogrzewania, ale do chłodzenia paleniska przed wysokimi temperaturami. Później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastąpił bęben jako główną część grzewczą kotła. wewnętrzna ściana pieca kotłowego i składa się z wielu równoległych rur. Funkcją ściany wodnej jest pochłanianie ciepła promieniowania wysokotemperaturowego płomienia lub spalin w komorze pieca, generowanie pary lub gorącej wody w rurze i zmniejszanie temperatura ściany pieca w celu ochrony ściany pieca.W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, a intensywność promieniowania cieplnego jest bardzo duża.40 do 50 procent lub więcej ciepła w kotle jest pochłaniany przez ścianę wodną. Poza kilkoma kotłami o małej mocy, nowoczesne kotły wodnorurkowe wykorzystują ścianę chłodzącą wodę jako główną powierzchnię grzewczą wyparną.
Detale
Charakterystyki kombinacji membranowej ściany chłodzącej wodę są następujące:
1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest podnoszony na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, płetwę można przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie zespawać. Gdy różnica przekątnej rzędu rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz następnie można przyspawać żebra. Gdy nierówności rzędu rur przekracza dopuszczalny zakres, można użyć ramy suwnicy do skorygowania górnego ciśnienia podnośnika.
2. Dolna część przedniej i tylnej ściany chłodzenia wodą ma dno paleniska (kubeł na zimny popiół), a górna część tylnej ściany chłodzenia wodą ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a jego kształt jest bardziej wyjątkowy , więc trudno kombinować.
3. Złącze doczołowe rzędu rur różni się od złącza pojedynczej rury. Złącze spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwie sekcje zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę sekwencji spawania, spawanie do końca rury spowodowane odkształceniem jest bardzo duże. Dlatego przed zgrzewaniem doczołowym luz doczołowy tego zgrzewu złącze powinno być kompleksowo zmierzone i wg klasyfikacji luz doczołowy za mały, średni, za duży, jeżeli luz doczołowy jest za duży lub za mały, należy przyjąć metodę cięcia rury, zastąpić ją umiarkowanie krótką rurą. tym razem, ze względu na skurcz spawów, rura o większej szczelinie stanie się lutowalna.W celu zmniejszenia odkształceń skurczowych spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.
4. Kula pojedynczego przejścia tylnej ściany wodnej różni się od innych rur powierzchni grzewczych. Ponieważ tylna ściana wodna w górnym skrzynce zbiorczej ma ognioodporny kąt, liczba ognioodpornych rur gięcia kąta jest taka sama jak z tyłu ścianki wodnej, w celu zwiększenia sztywności kątownika ognioszczelnego, występuje również znaczna ilość rozstawu rury prostej (większość pieców). W rurze prostej i łączniku między górnym zbiornikiem sojuszniczym znajduje się kryza 5 mm lub dławik Φ 10 mm. W ten sposób większość wygiętej rury czynnika roboczego sprzyja schłodzeniu Kąt płomienia i niewielka część wygiętej rury czynnika roboczego zapewniają, że prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, aby zmniejszyć naprężenia wewnętrzne, dzięki czemu wzrasta trudność przejścia przez kulę.
Uwaga
1 | W kotłach odzysknicowych stosuje się wodne panele ścienne. |
2 | Produkujemy panele ścienne wodne, są one wytwarzane z rur ze stali węglowej zgodnie z rysunkami i specyfikacjami klientów. |
3 | Szczególną uwagę zwraca się na owalność i ścieńczenie części zgiętej podczas produkcji. |
4 | Produkujemy i dostarczamy szeroką gamę paneli Waterwall. |
5 | Oferowane przez nas rury są znane z tego, że wytrzymują duże ciśnienie wewnętrzne, ponieważ ciągły pasek materiału żeber jest nawinięty spiralnie na rurę. |
6 | Wiadomo, że rury te dostarczają ciepło równomiernie, co skutkuje zwiększoną wydajnością cieplną. |
7 | Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze. |
