Elektryczny kocioł parowy na gorącą wodę Automatyczna regulacja zwarta konstrukcja opalana węglem
Szczegóły produktu
| Stan: | Nowy | Struktura: | Rurka wodna |
|---|---|---|---|
| Dostępne paliwo: | Opalany węglem | Znamionowa wydajność parowania: | 1-20 t / godz |
| Znamionowa temperatura pary: | 170-204 | Obróbka powierzchniowa: | Namalowany |
| Operacja: | Automatyczny | Umieszczenie: | Kocioł poziomy |
| Stosowanie: | Przemysłowy | Instalacja: | Zmontowany kocioł |
| Podkreślić |
przemysłowy kocioł na gorącą wodę,przemysłowy kocioł parowy |
||
Opis produktu

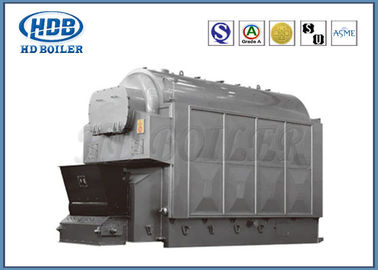

Automatyczny kocioł parowy opalany węglem DZL Szerokie możliwości adaptacji węgla
produkcja
Kocioł parowy i gorącej wody serii HD DZL to jednocylindrowy, wodnorurowy kocioł z rusztem łańcuchowym.Korpus kotła jest umieszczony wzdłuż środka kotła w kierunku wzdłużnym.
Przedni bęben i obie strony rur ściany wodnej pieca tworzą promienistą powierzchnię grzewczą, tylny bęben i gniazdo rurowe pomiędzy głowicą tworzą konwekcyjną powierzchnię grzewczą.
Ekonomizer węgla jest zamontowany z tyłu kotła.
Po pochłonięciu przez palenisko ciepła spalin o wysokiej temperaturze powstających podczas spalania, spaliny przepływają do konwekcyjnej powierzchni grzewczej tPrzez komorę wypalania i odprowadzanie spalin na zewnątrz przez komin poprzez ekonomizer węgla, odpylacz i wentylator wyciągowy.
Funkcje i zalety
1. Zwarta konstrukcja, mała przestrzeń montażowa, kotłownia parterowa, ekonomiczna infrastruktura.
2. Świetny poziom montażu, krótki czas instalacji i niedroga instalacja.
3. Wystarczająca i rozsądna powierzchnia grzewcza, szybki wzrost temperatury / ciśnienia kotła, zadowalająca wydajność i wysoka sprawność grzewcza.
4. Wprowadzić powietrze komorami rozprowadzania powietrza rusztu.Cała dystrybucja powietrza
Komory mogą niezależnie regulować przepływ powietrza, a ruszt można regulować
Bezstopniowa prędkość.Szeroka gama możliwych do zastosowania węgli i pełne spalanie.
5. Elektryczna szafa sterownicza wyposażona jest w pełną automatykę sterującą i
Przyrządy monitorujące charakteryzujące się wysoką automatyzacją, bezpieczeństwem, niezawodnością i prostotą
Parametr
| Model | DZL1-0,7-AII DZL1-1,0-AII |
DZL2-1.25-AII DZL2-1,6-AII DZL2-2,5-AII |
DZL4-1.25-AII DZL4-1,6-AII DZL4-2,5-AII |
DZL6-1.25-AII DZL6-1,6-AII DZL6-2,5-AII |
DZL10-1.25-AII DZL10-1,6-AII |
DZL15-1.25-AII DZL15-1,6-AII |
DZL20-1.25-AII DZL20-1,6-AII |
|
| Znamionowa wydajność parowania t / h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Znamionowe ciśnienie robocze | 0,7 / 1,0 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 | 1,25 / 1,6 | 1,25 / 1,6 | 1,25 / 1,6 | |
| Znamionowa temperatura pary | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Temperatura wody zasilającej | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Powierzchnia rusztu m 2 | 3,5 / 20/10 | 6,5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Efektywna powierzchnia rusztu m 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| Pojemność kotła m 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Wydajność projektowa% | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| Odpowiednie paliwo | Bitumiczna klasa II | |||||||
| Kg / godz | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Maksymalny rozmiar części wysyłkowej m | 5,5 × 1,8 × 2,9 | 5,7 × 2,6 × 3,4 | 6,8 × 2,9 × 3,6 | 7,1 × 2,8 × 3,6 | 7,6 × 3,4 × 3,6 | 9,4 × 3,4 × 3,6 | 9,8 × 3,5 × 3,6 | |
| Maksymalna waga części transportowej m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Rozmiar instalacji m | 6,0 × 3,2 × 4,2 | 5,7 × 3,9 × 4,9 | 6,8 × 3,6 × 5,1 | 8,1 × 5,2 × 6,3 | 9,8 × 5,7 × 6,3 | 10,4 × 5,2 × 8,1 | 11 × 5,6 × 8,6 | |
| Draft fan | Model | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m3 / h) przepływ powietrza | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (Pa) ciśnienie | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (KW) moc | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Dmuchawy wentylatora | Model | T4-72 3A | GG2-11 | T4-72 4,5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m3 / h) przepływ powietrza | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| (Pa) ciśnienie | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) moc | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Pompa zasilająca | Model | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (m 3 / godz.) | 2.4 | 2,4 / 2,4 / 3,75 | 3,75-7,5 | 3,75-7,5 | 7,5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) moc | 3 | 3 | 7,5 / 11/15 | 7,5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| Speed govemor | Model | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| (KW) moc | 0.55 | 0.55 | 0.55 | 0,75 | 1.1 | 1.5 | 1.5 | |
| Maszyna do żużla | Model | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (KW) moc | 0,75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| model pyłu | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
