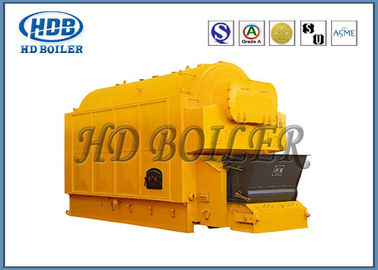

Kocioł na gorącą wodę opalany gazem / Kocioł na wodę przemysłową z pojedynczym bębnem
Szczegóły produktu
| Nazwa produktu: | Kocioł na ciepłą wodę na biomasę | Funkcjonować: | Kocioł parowy, kocioł na gorącą wodę |
|---|---|---|---|
| Struktura: | Rurka wodna | Stosowanie: | Przemysłowy |
| Odpowiednie paliwo: | Bitumiczna klasa II | Port: | Szanghai Chiny |
| Podkreślić |
przemysłowy kocioł parowy,kocioł wodny opalany węglem |
||
Opis produktu
Wprowadzenie
KOCIOŁ HD KOCIOŁ PAROWY i gorącej wody serii DZL to jednocylindrowy, wodnorurowy kocioł z rusztem łańcuchowym.Korpus kotła umieszczony jest wzdłuż środka kotła w kierunku wzdłużnym, z tyłu kotła umieszczony jest ekonomizer węgla.Spaliny są pochłaniane przez palenisko, opary przepływają do konwekcyjnej powierzchni grzewczej, przez komorę chłodniczą i odprowadzane węglem na zewnątrz przez komin. Ekonomizator, odpylacz i wentylator wyciągowy.
Cechy konstrukcyjne
1. Poziomy jednobębnowy kocioł łańcuchowy z rusztem wodnym.Składa się z górnej części i dolnego rusztu kotła.
2. Układ podłużny dla korpusu kotła jednobębnowego, korpusu kotła z obustronną rurą wodną powierzchni grzejnej komory, niezależnie od konwekcyjnej powierzchni grzewczej po obu stronach wiązki rur.
3. Gwint wewnętrzny walca z konwekcją dymu, powierzchnia grzewcza, rura ogniowa, arkusz rurowy o niskim naprężeniu bez usztywnionej płyty rurowej.
4. Kratka łańcuchowa kieruje magazyn pod wiatr, niezależna regulacja ilości powietrza w komorze wiatrowej, płynna regulacja prędkości rusztu.
Zalety wydajności
1. Kocioł w formie grupowej (szybkiej), zwarta konstrukcja, zajmuje powierzchnię o małej powierzchni, krótki czas instalacji, mniejszy koszt instalacji, inwestycja infrastrukturalna.
2. Płyta sitowa w temperaturze spalin jest niska, pojedyncza rura powrotna, płyta rurowa ogrzewana równomiernie, płyta sitowa z niskim naprężeniem Praca kotła bezpieczna i niezawodna, długa żywotność.
3. Układ powierzchni grzewczej, rozsądne w pełni, ogrzewanie kotła, szybszy wzrost ciśnienia, pełna moc, wysoka sprawność cieplna.
4. Ruszt kieruje magazyn pod wiatr, niezależna regulacja nawiewu powietrza, równomierne rozdrabnianie węgla, szeroka adaptowalność węgla.
5. Bezpieczeństwo Wysoki stopień automatyzacji, automatyczne sterowanie i monitorowanie przyrząd jest kompletny, bezpieczny i niezawodny, łatwy w obsłudze.
Parametry produktu
| Model kotła parowego | DZL1-0,7-AII DZL1-1,0-AII |
DZL2-1.25-AII DZL2-1,6-AII DZL2-2,5-AII |
DZL4-1.25-AII DZL4-1,6-AII DZL4-2,5-AII |
DZL6-1.25-AII DZL6-1,6-AII DZL6-2,5-AII |
DZL10-1.25-AII DZL10-1,6-AII |
DZL15-1.25-AII DZL15-1,6-AII |
DZL20-1.25-AII DZL20-1,6-AII |
|
| Znamionowa wydajność parowania (t / h) | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Znamionowe ciśnienie robocze (MPa) | 0,7 / 1,0 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 / 2,5 | 1,25 / 1,6 | 1,25 / 1,6 | 1,25 / 1,6 | 1,25 / 1,6 | |
| Znamionowa temperatura pary (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Temperatura wody zasilającej (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Powierzchnia rusztu (m2) | 3,5 / 20/10 | 6,5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Efektywna powierzchnia rusztu (m2) | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| Objętość kotła (m3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Wydajność projektowa (%) | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| Odpowiednie paliwo | Bitumiczna klasa II | |||||||
| Zużycie paliwa (kg / h) | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Maksymalny rozmiar części wysyłkowej (m) | 5,5 × 1,8 × 2,9 | 5,7 × 2,6 × 3,4 | 6,8 × 2,9 × 3,6 | 7,1 × 2,8 × 3,6 | 7,6 × 3,4 × 3,6 | 9,4 × 3,4 × 3,6 | 9,8 × 3,5 × 3,6 | |
| Maksymalna waga części wysyłkowej (t) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Rozmiar instalacji (m) | 6,0 × 3,2 × 4,2 | 5,7 × 3,9 × 4,9 | 6,8 × 3,6 × 5,1 | 8,1 × 5,2 × 6,3 | 9,8 × 5,7 × 6,3 | 10,4 × 5,2 × 8,1 | 11 × 5,6 × 8,6 | |
| Draft fan | Model | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| przepływ powietrza (m3/ h) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| ciśnienie (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| moc (kw) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Dmuchawy wentylatora | Model | T4-72 3A | GG2-11 | T4-72 4,5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| przepływ powietrza(m3/ h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| ciśnienie (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| moc (kw) | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Pompa zasilająca | Model | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| przepływ powietrza (m3 / h) | 2.4 | 2,4 / 2,4 / 3,75 | 3,75-7,5 | 3,75-7,5 | 7,5-15 | 15-30 | 15-30 | |
| Winda (m3/ h) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| moc (kw) | 3 | 3 | 7,5 / 11/15 | 7,5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| Speed govemor | Model | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| moc (kw) | 0.55 | 0.55 | 0.55 | 0,75 | 1.1 | 1.5 | 1.5 | |
| Maszyna do żużla | Model | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| moc (kw) | 0,75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| Model pyłu | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
| Model kotła na gorącą wodę | DZL0,7-0,7 / 95/70-ALL |
DZL1.4-0.7 / 95/70-ALL DZL1.4-1.0 / 115/70-ALL |
DZL2,8-0,7 / 95/70-ALL DZL2.8-1.0 / 115/70-ALL |
DZL4.2-0.7 / 95/70-ALL DZL4.2-1.0 / 115/70-ALL |
DZL7-1.0 / 95/70-ALL DZL7-1.0 / 115/70-ALL |
DZL10,5-1,0/ 95/ 70-WSZYSTKO DZL10,5-1,0/ 115/70-WSZYSTKO |
DZL14-1,0/ 95/70-WSZYSTKO DZL14-1,25/ 130/ 70-WSZYSTKO |
|
| Znamionowa moc grzewcza (MW) | 0,7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| Znamionowe ciśnienie robocze (MPa) | 0,7 | 0,7 / 1,0 | 0,7 / 1,0 | 0,7 / 1,0 | 1.0 | 1.0 | 1,0 / 1,25 | |
| Znamionowa temperatura wylotowa (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| Znamionowa temperatura na wlocie (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Objętość kotła (m3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Wydajność projektowa (%) | > 76 | > 78 | > 79 | > 81 | > 81 | > 81 | > 81 | |
| Odpowiednie paliwo | Bitumiczna klasa II | |||||||
|
Zużycie paliwa (kg / h) |
162,4 | 327,1 | 654,2 | 981,3 | 1594,7 | 2392,0 | 3189,3 | |
| Maksymalny rozmiar części wysyłkowej (m) | 6,0 × 4,2 × 4,2 | 6,5 × 4,5 × 4,8 | 7,2 × 4,1 × 4,9 | 9,5 × 5,5 × 6,3 | 9,8 × 5,7 × 6,3 | 9,4 × 3,4 × 3,6 | 9,8 × 3,5 × 3,6 | |
| Maksymalna waga części wysyłkowej (t) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| Rozmiar instalacji (m) | 6,0 × 4,2 × 4,2 | 6,5 × 4,5 × 4,8 | 7,2 × 4,1 × 4,9 | 9,5 × 5,5 × 6,3 | 9,8 × 5,7 × 6,3 | 10,7 × 5,7 × 6,8 | 11 × 5,8 × 8,6 | |
| Draft fan | Model | GY1-11 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| przepływ powietrza (m3/ h) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| ciśnienie (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| moc (kw) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Dmuchawy wentylatora | Model | T4-72 3A | GG2-11 | T4-72 4,5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| przepływ powietrza (m3/ h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| ciśnienie (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| moc (kw) | 2.2 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Dmuchawy wentylatora | Model | 4-72-3.2 | GG2-11 | T4-72 4.5 | T4-72 5 | GG10-1 | G4-73 9D | G4-73 9D |
| (m3 / godz.) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
| przepływ powietrza (m3/ h) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| moc (kw) | 3 | 3 | 7,5 / 11/15 | 7,5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| Regulator prędkości | Model | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| moc (kw) | 0.55 | 0.55 | 0.55 | 0,75 | 1.1 | 1.5 | 1.5 | |
| Maszyna do żużla | Model | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| moc (kw) | 0,75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| Model pyłu | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
1. Powierzchnia produkcyjna 200 000 metrów kwadratowych
2. 150 inżynierów
3. 600 kodowanych spawaczy
4. 60 licencjonowanych inspektorów (instruktorzy NDT poziomu III)
5. Licencje klasy A na projektowanie i produkcję kotłów
6. System jakości ISO 9001: 2008
7. Certyfikat ASME dla kotłów energetycznych
8. Autoryzacja pieczęci ASME „S”, „U” i NB
