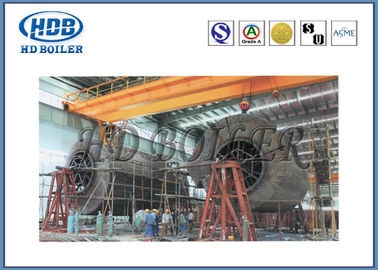

Cyklonowy separator pyłu z cyrkulacyjnym złożem fluidalnym do kotła przemysłowego

Cyrkulacyjne złoże fluidalne Pionowy pojedynczy separator cyklonowy Obrotowy kocioł przemysłowy

P.Opis produktu

Separacja cyklonowa to metoda usuwania cząstek stałych ze strumienia powietrza, gazu lub cieczy, bez użycia filtrów, poprzez separację wirową.Podczas usuwania cząstek stałych z cieczy stosuje się hydrocyklon;natomiast z gazu stosuje się cyklon gazowy.Efekty rotacyjne i grawitacja służą do oddzielania mieszanin ciał stałych i płynów.Metodę można również stosować do oddzielania drobnych kropelek cieczy ze strumienia gazowego.

Zasady działania

Chociaż istnieją cztery powszechnie używane separatory cyklonowe, ich zasady działania oparte na zasadach konwencjonalnego cyklonu są bardzo podobne.W konwencjonalnym cyklonie gaz wchodzi do cylindra stycznie, gdzie wiruje w postaci wiru, gdy przemieszcza się w dół cylindra.Sekcja stożkowa powoduje, że średnica wiru zmniejsza się, aż gaz zawraca na nim i obraca się w górę do rury wylotowej lub szukacza wirów.Stożek powoduje szybsze odwrócenie przepływu i sprawia, że ​​cyklon jest bardziej zwarty. Cząsteczki pyłu są odwirowywane w kierunku ściany i zbierane przez uderzenie bezwładnościowe.Zebrany pył spływa w warstwie granicznej gazu do wierzchołka stożka, skąd jest odprowadzany przez śluzę powietrzną lub do leja zasypowego obsługującego jeden lub więcej równoległych cyklonów.Chociaż konwencjonalne cyklony można budować do większej średnicy, zwykle mają one średnicę od 600 do 1600 mm.

Parametry

Najważniejszymi parametrami cyklonu, podobnie jak każdego urządzenia separującego, jest jego skuteczność zbierania oraz spadek ciśnienia na całej jednostce.Skuteczność zbierania cyklonu definiuje się jako jego zdolność do wychwytywania i zatrzymywania cząstek pyłu, podczas gdy spadek ciśnienia to ilość mocy, jakiej potrzebuje jednostka.

Schemat blokowy

Zalety

• Tzebrany produkt pozostaje suchy i zwykle przydatny.

• Niskie koszty inwestycji i konserwacji w większości zastosowań.

• Bardzo kompaktowy w większości zastosowań.

• Może być stosowany w ekstremalnych warunkach przetwarzania, w szczególności w wysokich temperaturach i ciśnieniach oraz z agresywnymi chemicznie paszami.

• Brak ruchomych części.

• Może być wykonany z większości materiałów odpowiednich do zamierzonych zastosowań, w tym z blachy stalowej, metali odlewniczych, stopów, aluminium, tworzyw sztucznych, ceramiki itp.

• Może być wyposażony w wykładziny odporne na erozję, korozję lub „odpychanie cząstek”.

• Może być wykonany z blachy lub, w przypadku mniejszych jednostek, odlewany w formach.

• Potrafi w niektórych procesach radzić sobie z lepkimi lub lepkimi ciałami stałymi przy odpowiednim irygacji cieczą.

• Może oddzielać zarówno cząstki stałe, jak i ciekłe;czasami oba w połączeniu z odpowiednim projektem.
