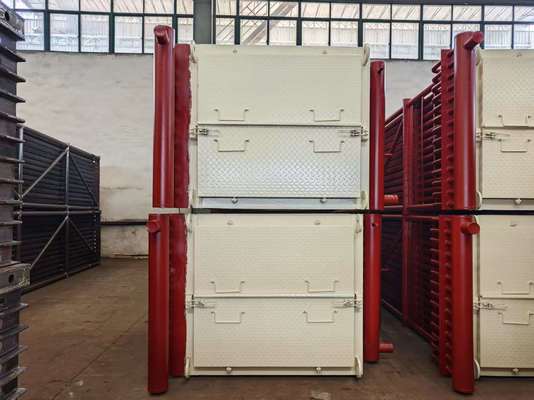

Ekonomizer kotła zgodny ze standardem ASME z rurami ożebrowanymi dla zwiększenia powierzchni wymiany ciepła
Szczegóły produktu
| Kolor: | Dostosowane | Stosowanie: | Elektrownia / Kocioł CFB |
|---|---|---|---|
| Typ: | Naturalne krążenie | Struktura: | Rura wodna |
| Wyjście: | Gorąca woda/para | Paliwo: | Opalane węglem/gazem/olejem, ciepła woda |
| Podkreślić |
Standard ASME dla kotła ekonomicznego,ekonomizer kotła z rurami ożebrowanymi,ekonomizer kotła o wysokiej wymianie ciepła |
||
Opis produktu
ASME Standardowy ekonomizer kotła z rurami ożebrowanymi dla zwiększenia powierzchni wymiany ciepła
Wprowadzenie
Ekonomizery obniżają również ryzyko szoku termicznego i gwałtownych wahań temperatury wody, gdy woda zasilająca wchodzi do bębna lub ścian wodnych. Coraz bardziej rygorystyczne przepisy dotyczące ochrony środowiska, które ograniczają emisję tlenków azotu (NOx) i dwutlenku siarki (SO2), mogą również wpływać na konstrukcję ekonomizera. Współczynnik przenikania ciepła po stronie gazowej jest znacznie niższy niż po stronie wodnej. Aby to zrekompensować, zewnętrzna powierzchnia rur może być ożebrowana w celu zwiększenia powierzchni wymiany ciepła. Głównym celem konstrukcji ekonomizera jest uzyskanie wymaganej wymiany ciepła przy najniższych kosztach. Kluczowym czynnikiem konstrukcyjnym dla ekonomizerów jest maksymalna dopuszczalna prędkość spalin — wyższe prędkości oznaczają lepszą wymianę ciepła i niższe koszty kapitałowe.
Ekonomizery kotłowe to urządzenia do wymiany ciepła z rurami ożebrowanymi. Ogrzewają ciecz (często wodę) bez doprowadzania jej do wrzenia (lub przekraczania temperatury wrzenia cieczy). Jesteśmy w stanie wyprodukować trzy rodzaje ekonomizerów kotłowych: ekonomizery z rurami gładkimi, ekonomizery z rurami ożebrowanymi H i ekonomizery z rurami ożebrowanymi spiralnie. Ekonomizery z rurami ożebrowanymi H to wysokowydajne wymienniki ciepła zbudowane z rur ożebrowanych H.
W porównaniu z ekonomizerami z rurami gładkimi, ekonomizery z rurami ożebrowanymi H mogą zwiększyć powierzchnię wymiany ciepła i zmniejszyć liczbę potrzebnych rur. Zwiększają również powierzchnię przepływu spalin, co obniża prędkość spalin i zmniejsza zużycie. Rury ożebrowane H mogą być również wykonane jako podwójne rury ożebrowane H, które mają wysoką sztywność — co sprawia, że dobrze pasują do długich rzędów rur. Ekonomizer spiralny to nowo zaprojektowane urządzenie do wymiany ciepła. Wykorzystuje rury ożebrowane spiralnie, aby rozwiązać problemy związane z silnym zużyciem i krótką żywotnością.
Specyfikacje techniczne
Struktura materiałowa
Składa się z szeregu spiralnych rur ożebrowanych, kolektorów wlotowych i wylotowych, kolan, ramy i innych elementów pomocniczych.
Układ konstrukcyjny
Układ w linii / naprzemienny.
Specyfikacje
| Opis | Ekonomizer kotła |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22 itp. |
| Standard materiałowy | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowywanie |
| Waga |
Min: 10 ton Maks.: 1000 ton |
| Proces wytapiania: | EF+LF + VD |
| Proces | Materiał → Wlew → Walcowanie na gorąco/zimno → Obróbka cieplna (normalizacja + hartowanie) → Kontrola → obróbka zgrubna → UT → 2. Obróbka cieplna → obróbka wykańczająca → Kontrola |
| Standard UT | ASTM A388 lub EN10228 itp. |
Funkcja
(1) Ekonomizer to system wytwarzania pary, podobny do kotła. gdy spaliny wylotowe z cylindra silnika przez zawór wylotowy trafiają do kotła w celu wytworzenia pary poprzez ogrzewanie wody.
(2) Po tych gazach przechodzą one przez ekonomizer, pozostała temperatura spalin jest podgrzewana wodą w ekonomizerze. pomaga to w wytwarzaniu pary i poprawia wydajność oraz oszczędza zużycie paliwa
(3) Ekonomizer wykorzystuje ciepło odpadowe ze spalin kotłowych, które w przeciwnym razie zostałoby utracone do atmosfery, aby (w większości przypadków) podgrzać wodę zasilającą do kotła. Poprawia to sprawność kotła i obniża koszty paliwa.
Odmiana
Ekonomizer kotła przemysłowego
| 1 | HDB produkuje ekonomizery do kotłów przemysłowych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi w celu wytwarzania energii elektrycznej z pary wysokoprężnej kotła. |
| 2 | Ekonomizery te są zwykle umieszczane w tylnym przejściu kotła i zorientowane z rurami biegnącymi poziomo. Woda zasilająca kotła przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (zwanym przeciwprądem). |
| 3 | Rury gładkie są zwykle stosowane w celu zminimalizowania zanieczyszczenia popiołem, ale niektórzy producenci OEM kotłów projektują swoje ekonomizery z rurami ożebrowanymi, spiralnymi lub długimi. |
| 4 | HDB może produkować elementy ekonomizera z rurami gładkimi, spiralnymi lub długimi, a jeśli wolisz, przeprojektować swoją jednostkę na jeden z innych typów rur. HDB może również wytwarzać wymienne kolektory dla wszystkich ekonomizerów kotłów przemysłowych. |
Ekonomizer kotła pakietowego
| 1 | HDB posiada unikalne możliwości produkcyjne, z których inżynierowie Optimus w pełni korzystają podczas projektowania ekonomizerów i przegrzewaczy do zakładów kwasu siarkowego. |
| 2 | Często pozwala to na skonfigurowanie jednostek Optimus pod kątem wyższej wydajności wymiany ciepła, co skutkuje zmniejszonym zapotrzebowaniem na powierzchnię i, w konsekwencji, niższym kosztem produktu. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu do ożebrowania i gięcia rur, obróbki i produkcji kolektorów, wiercenia arkuszy rur, cięcia i przygotowywania wszystkich materiałów obudowy oraz wykonywania wszystkich spawów części ciśnieniowych i obudowy. |
| 4 | Daje to HDB większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły rekord terminowości dostaw. |
Ekonomizer HRSG
| 1 | Ekonomizery do dzisiejszych modułów HRSG są konfigurowane z rurami ożebrowanymi, które wiszą pionowo. HDB wyprodukował cewki ekonomizera dla praktycznie wszystkich firm OEM HRSG i rozumie unikalne cechy każdego z nich. |
| 2 | W wielu przypadkach zakłady użyteczności publicznej chcą ulepszyć swoje ekonomizery ze zwykłej stali węglowej do materiału stopowego, aby pomóc w odporności na korozję przyspieszoną przepływem (FAC) wewnątrz kolektorów i kolan rur. |
| 3 | HDB to kompleksowy punkt obsługi produkcji ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie spawy części ciśnieniowych i mocujących, od ożebrowania rur ożebrowanych, produkcji kolektorów i montażu wiązki cewek. |
Kryteria produkcji i odbioru
| · | JB/T6512 "kocioł z technologią produkcji rur ożebrowanych spiralnych zgrzewanych oporowo wysokiej częstotliwości" |
| · | HG/T3181 "rura ożebrowana spiralna zgrzewana oporowo wysokiej częstotliwości" |
| · | JB/T6511 "warunki techniczne testu rur ożebrowanych spiralnie." |
| · | JB1611 "warunki montażu skrzynki manewrowej rury kotłowej" |
| · | JB/T1612 "warunki produkcji ciśnieniowej kotła." |
| · | JB16I3 "warunki spawania części ciśnieniowych kotła." |
*Uwaga: HD BOILER może dostosować specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Wewnętrzne wymienniki ciepła
1. Podchładzanie może być również wytwarzane przez przegrzewanie gazu opuszczającego parownik i kierującego się do sprężarki gazu.
2. Systemy te pobierają ciepło z przewodu cieczy, ale podgrzewają ssanie sprężarek gazu.
3. Jest to bardzo powszechne rozwiązanie, które ma na celu zapewnienie, że gaz dociera do sprężarki, a ciecz do zaworu.
4. Pozwala również na maksymalne wykorzystanie wymiennika ciepła, ponieważ minimalizuje część wymienników ciepła używanych do zmiany temperatury płynu i maksymalizuje objętość, w której czynnik chłodniczy zmienia swoją fazę.
