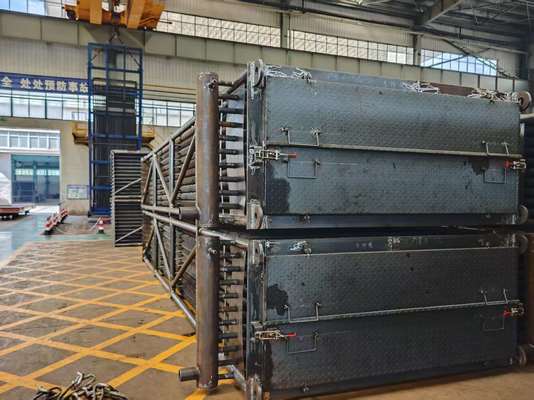

Ekonomizer elektrowni z rurami spiralnymi o zmniejszonym zużyciu i ulepszonym przedmuchem sadzy

Oszczędzacz ciepła w elektrowni ze spiralnymi rurami żebrowanymi, zmniejszający zużycie i poprawiający przedmuchiwanie sadzy

Gdzie znajduje się oszczędzacz ciepła w systemie kotła?

Pomiędzy ostatnim pułapką ciepła kotła a podgrzewaczem powietrza.

Opis oszczędzania ciepła

Oszczędzacz ciepła z rurami żebrowanymi typu H to wydajny oszczędzacz ciepła do wymiany ciepła, montowany z rurami żebrowanymi typu H (zwanych również rurami żebrowanymi typu H, rurami żebrowanymi, rurami motylkowymi).

1. Struktura: Podstawową formą jest typ „H” i podwójny typ „H”, ułożone w linii.

2. Charakterystyka wydajności:

(1)Zamiana oszczędzaczy ciepła z rur gładkich na te z żebrami typu H zwiększa powierzchnię wymiany ciepła. Oznacza to, że potrzeba mniej rur, co otwiera więcej przestrzeni dla przepływu spalin. Rezultat? Niższa prędkość gazu i mniejsze zużycie. Oto dlaczego: zużycie rur jest związane z prędkością spalin - a konkretnie, jest proporcjonalne do prędkości podniesionej do potęgi 3,33. Zmniejsz prędkość z 9 m/s do 7 m/s, a zużycie spadnie do zaledwie 43% wartości początkowej. Ponadto testy pokazują, że rury żebrowane naturalnie wypychają popiół lotny w kierunku środka rzędów rur. Zatem ich konstrukcja pomaga zmniejszyć zużycie.

(2) Rura żebrowana typu H może być produkowana jako podwójna rura żebrowana typu „podwójne H”, jej konstrukcja jest sztywna, może być stosowana w przypadku długich rzędów rur.

(3) Oszczędzacz ciepła z rurami żebrowanymi typu H jest ułożony w linii. Typ H dzieli przestrzeń na kilka małych obszarów, co ma wpływ na przepływ powietrza, dzięki czemu zużycie jest znacznie zmniejszone.

(4) Typ H może osiągnąć najlepszy efekt przedmuchiwania sadzy dzięki utworzeniu prostych kanałów po obu stronach.

(5) Kompaktowa przestrzeń, ogólna waga jest znacznie zmniejszona, zmniejszając koszty.

(6) Oszczędność energii i mniejsze zużycie energii: oszczędzacz ciepła dla agregatu prądotwórczego może zmniejszyć co najmniej dwie trzecie strat ciepła spalin generatora i tylko 2 ~ 4 kW zużycia energii na tonę pary.

(7) Prosta obsługa i konserwacja; Oszczędność pracy: oszczędzacz ciepła w całości montowany fabrycznie, mniej ruchomych części, prosta konstrukcja, łatwy w instalacji. Wysoki poziom automatyzacji, prosta obsługa i konserwacja, może zmniejszyć liczbę personelu obsługi.

Funkcja

1. Pochłania ciepło spalin o niskiej temperaturze, obniża temperaturę wylotu spalin, zmniejsza straty dymu i oszczędza paliwo.

2. Ponieważ woda zasilająca jest podgrzewana w oszczędzaniu ciepła przed wejściem do bębna, absorpcja ciepła wody zasilającej na powierzchni grzewczej jest zmniejszona, a oszczędzacz ciepła może być użyty do zastąpienia części kosztownej powierzchni grzewczej parowania.

3. Gdy temperatura wody zasilającej wzrośnie, różnica temperatur ścianki zostanie zmniejszona, a naprężenia termiczne zostaną odpowiednio zmniejszone, aby przedłużyć żywotność bębna parowego.

Specyfikacja

Zastosowanie

Powiązana branża: Cykl połączony elektrownia, Generator pary odzysku ciepła (HRSG).

Oszczędzacze ciepła są powszechnie używane jako część generatora pary odzysku ciepła (HRSG) w cyklu połączonym elektrowni. W HRSG woda przechodzi przez oszczędzacz ciepła, następnie kocioł a następnie przegrzewacz. Oszczędzacz ciepła zapobiega również zalaniu kotła wodą w stanie ciekłym, która jest zbyt zimna, aby się zagotować, biorąc pod uwagę natężenia przepływu i konstrukcję kotła.
