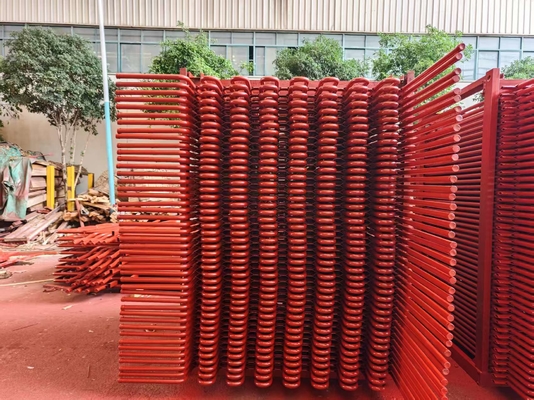

Rozwiązanie do odzysku energii odpadowej Dostosowane systemy przegrzewaczy i podgrzewaczy

Rozwiązanie odzyskiwania energii odpadów Systemy supergrzejników i przegrzejników

Czym się różni podgrzewacz od supergrzewacza?

Podgrzewacz podgrzewa parę po częściowej ekspansji w turbinie, podczas gdy supergrzewacz podgrzewa nasyconą parę z bębna kotła.

Wyświetlacz produktu

Funkcje produktu supergrzejnika i przegrzejnika

Supergrzejnik

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Ogrzewanie z nadgrzewem zwiększa ogólną efektywność cyklu oraz zapobiega nadmiernej kondensacji w ostatnich etapach turbiny, co zapobiega erozji ostrza.

3Ciepło gazów spalania z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.

4Supergrzejniki mają zazwyczaj kilka równoległych obwodów rur z jednym lub większą liczbą zakrętów powrotnych, połączonych między nagłówkami.

Ogrzewacz

1Funkcją ogrzewaczy jest ponowne podgrzewanie częściowo rozszerzonej pary z turbiny.

Wykonuje się to tak, aby para pozostawała sucha w jak największym stopniu przez ostatni etap turbiny.

2Położenie: przed lub po konwekcyjnym supergrzejniku w strefie konwekcyjnej kotłów użytkowych.

3Sekcja podstawowa umieszczona jest w strefie konwekcyjnej, a sekcja wtórna umieszczona jest tuż przy wyjściu pieca, zwisającym z góry.

4W przypadku podgrzewaczy rozważania projektowe są podobne do rozważań dotyczących supergrzewaczy.

5Mają one takie same temperatury wyjściowe, ale ciśnienie pary wynosi około 20-25% ciśnienia w supergrzejnikach.

Rodzaj Zalety Wady Metoda wsparcia

Wyroby o masie nieprzekraczalnej

1.Twarde wsparcie strukturalne

2. zablokowanie przepływu przez parę skondensowaną

3Potrzebuje powolnego ponownego uruchomienia, aby oczyścić wodę, która gromadzi się na dnie.

Włókna

1.Właściwe odprowadzanie pary skondensowanej

2Brak sztywności konstrukcyjnej, zwłaszcza w szybkim przepływie gazu

Typ poziomy

1Odpowiednia drenaż

2Dobra sztywność konstrukcyjna.

Nie widzą płomienia bezpośrednio, dlatego są głównie typu konwekcyjnego. Zwykle są one wspierane w pionowych kanałach gazowych równoległych do głównego pieca.

Szczegóły o supergrzejniku i przegrzejniku

Kryteria produkcji i akceptacji supergrzejnika i przegrzejnika

1.JB/T1611 "Techniczna specyfikacja do produkcji rur kotlowych".

2.JB/T1612 "techniczne warunki badania ciśnienia kotła".

3.JB/T1613 "Specifikacja techniczna spawania części ciśnieniowych kotła".

4.JB/T1615"Specifikacja techniczna do malowania i pakowania kotła".

5JB/T3375 "Prawo przyjmowania materiałów do budowy kotłów".
