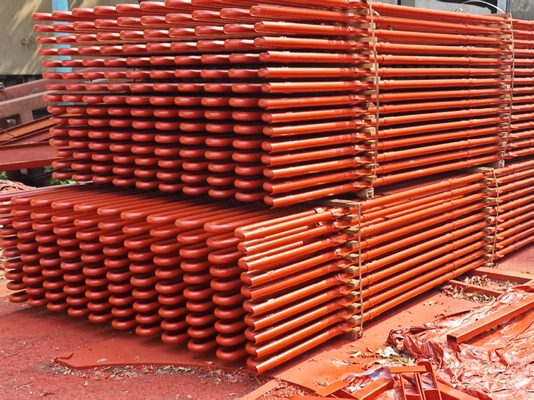

Supergrzejnik serpentynowy i przegrzejnik Przekaz ciepła w gazach spalinowych i środowiskach o wysokiej temperaturze
Szczegóły produktu
| Materiał: | SA213-TP321H | Długość: | 8000 mm |
|---|---|---|---|
| Specyfikacja: | OD=38,Grubość=6mm | PWHT: | Leczenie roztworem |
| Owalność: | Mniej niż 15% | Zmniejszenie grubości: | Mniej niż 15% |
| Nazwa produktu: | Przegrzewacz i przegrzewacz | Użycie: | Elektrownia, Elektrociepłownia / kocioł stacyjny |
| Podkreślić |
Supergrzejnik gazu spalinowego,Serpentine Superheater i Reheater,Środowiska o wysokiej temperaturze |
||
Opis produktu
Supergrzejnik serpentynowy i przegrzejnik Przekaz ciepła w gazach spalinowych i środowiskach o wysokiej temperaturze
Opis
Supergrzejnik parowy to wymiennik ciepła typu cewki, który służy do wytwarzania pary przegrzanej lub do przekształcania pary mokrej w parę suchą, wytwarzaną przez kotel.Różni się od kotła tym, że, kotel wykorzystuje zarówno ciepło czułe, jak i ciepło ukryte do przekształcania wody w parę, podczas gdy supergrzejnik wykorzystuje tylko ciepło czułe do przegrzania pary w celu zwiększenia jej entalpii.
Supergrzejnik płytkowy
Serpentine Superheater
Szczegóły
Podgrzewanie zwiększa ogólną wydajność oraz zapobiega nadmiernej kondensacji w ostatnich etapach turbiny, co zapobiega erozji ostrza.
Ciepło gazów spalania z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.
Supergrzejniki mają zazwyczaj kilka równoległych obwodów rur z jednym lub kilkoma zakrętami powrotnymi, połączonymi między głowicami.
Ciepło z gorących gazów przenosi się do pary w podgrzewaczu przy wysokich temperaturach.
W związku z powyższym sekcja przednia supergrzejnika jest rozmieszczona w przepływie przeciwnym, a sekcja wtórna w przepływie równoległym, aby zmniejszyć napięcie temp. na ścianie rury.
Zasada
Zasada supergrzejnika jest podobna do rur parowych kotła.
Gorące gazy w wysokiej temperaturze przesuwają się przez rurki supergrzejnika i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wyjściowego opuszczającego supergrzejnik i prędkości gazu.
stosowane do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni Celsjusza.
Modernizacja mocy supergrzejników w celu zwiększenia produkcji energii
Wyślij nam wymagane dane techniczne, takie jak pojemność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
Funkcja
Supergrzejnikjest podniesienie temperatury pary powyżej jej punktu nasycenia.
Ogrzewaczjest to w zasadzie supergrzejnik, który podgrzewa parę wychodzącą ze stopnia wysokiego ciśnienia turbiny.Poprzez ponowne podgrzewanie pary pomiędzy turbiną wysokiego ciśnienia a turbiną niskiego ciśnienia możliwe jest zwiększenie efektywności elektrycznej cyklu elektrowni o ponad 40%Cykl podgrzewania jest stosowany w dużych kotłach, ponieważ jest ekonomicznie wykonalny tylko w większych elektrowniach.
Zalety i wady
|
Typ zawiesiny 1.Twarde wsparcie konstrukcyjne 1. zablokowanie przepływu przez parę skondensowaną 2Potrzebuje powolnego ponownego uruchomienia, aby oczyścić wodę, która gromadzi się na dnie. |
|
Typ odwrócony 1.Właściwe odprowadzanie pary skondensowanej 1Brak sztywności konstrukcyjnej, zwłaszcza w szybkim przepływie gazu |
|
Typ poziomy 1Odpowiednia drenaż 2Dobra sztywność konstrukcyjna. |
Nie widzą płomienia bezpośrednio, dlatego są głównie typu konwekcyjnego. Zwykle są one wspierane w pionowych kanałach gazowych równoległych do głównego pieca.
Technologia zaawansowana
| 1 | HDB posiada bogate doświadczenie w wykorzystaniu pozostałego systemu analizy przydatnego czasu użytkowania do przewidywania czasu użytkowania rur. |
| 2 | System mierzy grubość tlenku i ścian rury podczas badania nieniszczącego na miejscu i wykorzystuje ją do obliczenia pozostałego okresu użytkowania. |
| 3 | HDB opracowała technologię pomiaru tlenku w 1991 r. i obecnie jest ona stosowana jako standard na całym świecie. |
Szczegóły
| 1 | Skład materiału | Stal węglowa, stal stopowa lub stal odporna na ciepło, pudełka do zbierania i inne materiały wspierające. |
| 2 | Wzorzec projektowania | Układ pionowy lub poziomy. |
| 3 | Zalety | Piękny wygląd, rozmiar, dokładność, pierwszorzędna technologia gięcia i spawania, pierwszorzędny sprzęt wykrywający. |
Funkcja produktu
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2Ogrzewanie z nadgrzewem zwiększa ogólną efektywność cyklu oraz zapobiega nadmiernej kondensacji w ostatnich etapach turbiny, co zapobiega erozji ostrza.
3Ciepło gazów spalania z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.
4Supergrzejniki mają zazwyczaj kilka równoległych obwodów rur z jednym lub większą liczbą zakrętów powrotnych, połączonych między nagłówkami.
