Szczegóły produktu
| Materiał: | Stal węglowa | Leczenie: | Piec elektryczny |
|---|---|---|---|
| Próba hydrauliczna: | Zaakceptować | Grubość rury: | Odpowiedni |
| Owalność: | Sprawdzać | Warunki: | Nowy |
| Podkreślić |
Wymiennik ciepła superogrzewacz kotła parowego,Odgrzewacz wymiennik ciepła,Wysokowydajny kotłowiec |
||
Opis produktu

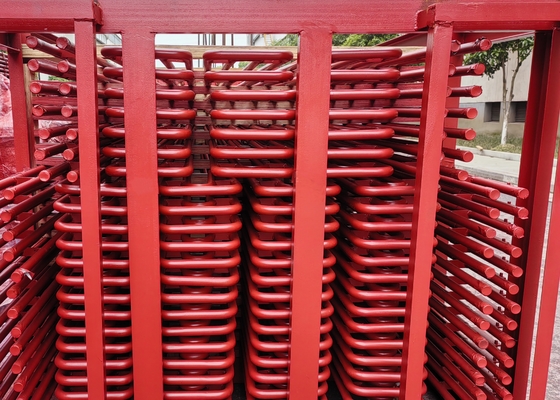

Parowca wymiennik ciepła kotłowy supergrzejnik i przegrzejnik o wysokiej wydajności
Informacje o produkcie
Ogrzewacz
Podgrzewanie pary polega na wyjmowaniu częściowo rozszerzonej pary (na końcu cylindru wysokiego ciśnienia turbiny) i odprowadzaniu jej z powrotem do kotła w zimnych rurach podgrzewania,podgrzewanie do tej samej lub wyższej temperatury co przegrzana paraSystemy RH obejmują:
| • Chłodny rurociąg z turbiny do kotła |
| • Zawory bezpieczeństwa w rurze do podgrzewania na zimno |
| • System awaryjnego temperatury wody wtryskowej na zimnej rurze podgrzewającej lub w przewodzie łączącym |
| • Reheater bank kompletny z wchodzącymi i wychodzącymi nagłówkami |
| • Gorąca rura z kotła do turbiny |
Supergrzejnik
| W kotle podkrytycznym SH znajduje się między głównym głowicem parowym a bębnem parowym i składa się z: |
| • Rury nasycone, które przenoszą parę z bębna do głowicy wejściowej SH (jeśli rury SH nie są bezpośrednio podłączone do bębna) |
| • Banki supergrzejników z odpowiednimi nagłówkami wejściowymi i wyjściowymi |
| • Stacja temperatury dla STC |
| • Główna głowica parowa ze wszystkimi wyposażeniami i kończąca się zaworem zamknięcia parowego (MSSV) |
| Para z bębna pary płynie w kierunku głównej głowicy pary, a pomiędzy nimi nie powinno być zaworu, który zapewni przepływ w rurach SH w każdych warunkach, aby zapobiec przegrzaniu i awarii. |
| 1 | Efektywność cyklu pary jest zwiększana przez wyższe ciśnienie i temperaturę pary oraz podgrzewanie. |
| 2 | Zarówno przegrzanie, jak i ponowne ogrzewanie pary musi być jak najwyższe. |
| 3 | W związku z tym pożądane są wysokie nadgorzenia dla każdego zakresu ciśnienia zgodnego z metalistyką turbiny. |
Budowa
Wypłucz rurę wężową w pojemnik płynny. Kiedy w środku węża jest płyn.płyn powinien być podawany od dolnego końca rury do górnego końca rury.Kiedy do rurki węża wprowadza się parę, aby uniknąć uderzenia młotkiem wody i zablokowania w wyniku gromadzenia się zimnego płynu w rurce,para powinna wchodzić z góry, a kondensat jest wypuszczany z dołu.
Struktura wymiennika ciepła z podwodną cewką można podzielić na dwa rodzaje: nieodłączalny i odłączalny.W wyborze należy opierać się na czystości medium i korozji.Wysokość opakowania i używany materiałWybór materiałów uszczelniających może być określony na podstawie zastosowania ciśnienia, temperatury oraz charakteru medium w sprzęcie.
Funkcja
Wymiennik ciepła wkołowy zanurzony, zwykle stosowany do chłodzenia, kondensacji lub podgrzewania, chłodzenia i parowania medium poza rurą.
Jego zaletami są prosta struktura, niski koszt i wygodna obsługa i zarządzanie.jest często stosowany jako element przenoszący ciepło w reaktorze o małej powierzchni przenoszenia ciepła.
Niedogodności: zazwyczaj średnia prędkość w pojemniku jest bardzo niska, więc współczynnik przenoszenia ciepła poza rurą jest mały.Stopień przepływu wszystkich miejsc w pojemniku jest w przybliżeniu podobny, więc średnia różnica temperatury nie jest duża, więc efekt przeniesienia ciepła jest słaby.Urządzenia były obszerne.Nie nadają się do stosowania jako wymiennik ciepła o dużej powierzchni wymiany ciepła.
Materiał
Materiał supergrzejników i grzejników to rury stalowe, rury miedziane, inne metaly nieżelazne, rury ceramiczne, rury grafitowe itp.
Warsztaty
Najważniejsze cechy produktu
