| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HD BOILER |
| Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
| Numer modelu: | Podgrzewacz |
| Minimalne zamówienie: | 1 zestaw/zestawy 10 ton |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Zdatne do żeglugi opakowanie |
| Czas dostawy: | 30 dni |
| Zasady płatności: | Western Union, L/C, T/T |
| Możliwość Supply: | 500 ton miesięcznie |
| Materiał: | A210A1 Stal węglowa | Stosowanie: | Elektrownia |
|---|---|---|---|
| Typ: | Naturalne krążenie | Struktura: | Rura gorąca / wodna |
| Wyjście: | Gorąca woda/para | Paliwo: | Opalane węglem/gazem/olejem, ciepła woda |
| High Light: | Ekonomizer kotła rurowego z głowicą kolektora,ekonomizer kotła rurowego do opalanego węglem,ekonomizer kotła ze stali węglowej |
||

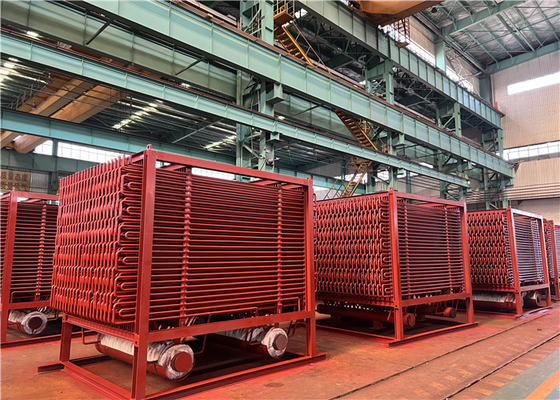

SA210A1 Ekonomizer kotła rurowego z rozdzielaczem do elektrowni kotłowej opalanej węglem
Wstęp
Ekonomizery kotłowe to wymienniki ciepła z żebrowanymi rurkami, które podgrzewają ciecz, czasem wodę, jednak czasem nie przekraczając temperatury wrzenia cieczy.Możemy wyprodukować trzy rodzaje ekonomizera kotła, ekonomizer z gołą rurą, ekonomizer z rurą żebrowaną H i ekonomizer z rurą żebrowaną spiralnie.Ekonomizer z rurami żebrowanymi w kształcie litery H to wysokowydajny ekonomizer z wymiennikami ciepła, który składa się z rur z żebrami w kształcie litery H.
W porównaniu z ekonomizerem z gołą rurą, ekonomizer z rurą żebrowaną w kształcie litery H może powiększyć obszar wymiany ciepła i zmniejszyć liczbę rur.Może również zwiększyć obszar przepływu gazów spalinowych w celu zmniejszenia prędkości przepływu gazów spalinowych i ścierania.
Rura z żebrem H może być wykonana jako rura z podwójnym żebrem H, o wysokiej sztywności, aby pasowała do długiego rzędu rur.
Ekonomizer ze spiralnymi żebrami to nowo zaprojektowany sprzęt do wymiany ciepła, składający się ze spiralnych rur żebrowanych, aby przezwyciężyć poważne ścieranie i krótki czas obsługi.
Specyfikacje
| Opis | Ekonomizer kotła |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22 itp. |
| Norma materiałowa | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowywanie |
| Waga |
Min.: 10 ton Maks.: 1000 ton |
| Proces wytapiania: | EF+LF + VD |
| Proces | Materiał → Wlewek → Walcowanie na gorąco / zimno → Obróbka cieplna (normalizacja + odpuszczanie) → Kontrola → obróbka zgrubna → UT → 2. Obróbka cieplna → obróbka wykańczająca → Kontrola |
| Norma UT | ASTM A388 lub EN10228 itp |
Specyfikacja techniczna
Struktura materiału
Składa się z szeregu spiralnych rur żeberkowych, głowic wlotowych i wylotowych, kolanka, ramy i innych elementów pomocniczych.
Układ struktury
Układ liniowy / naprzemienny.
Funkcjonować
(1) Ekonomizer jest systemem wytwarzania pary, podobnie jak kocioł.gdy spaliny wydostają się z cylindra silnika przez zawór wydechowy, trafiają do kotła w celu wytworzenia pary poprzez podgrzanie wody.
(2) Po tych gazach przechodzi przez ekonomizer, pozostała temperatura spalin jest podgrzewana woda w ekonomizerze.pomaga generować parę, poprawia wydajność i oszczędza zużycie paliwa
(3) Ekonomizer wykorzystuje ciepło odpadowe ze spalin z kotła, które w przeciwnym razie zostałoby utracone do atmosfery, do (w większości przypadków) wstępnego podgrzania wody zasilającej kocioł. Poprawia to wydajność kotła i zmniejsza koszty paliwa.
Różnorodność
Ekonomizer kotła użytkowego
| 1 | HDB produkuje ekonomizery do kotłów użytkowych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi do wytwarzania energii elektrycznej z pary o wysokim ciśnieniu. |
| 2 | Ekonomizery te są zwykle umieszczone w tylnym przejściu kotła i zorientowane z rurami biegnącymi poziomo. Woda zasilająca kocioł przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (tzw. przeciwprąd). |
| 3 | Gołe rury są zwykle używane w celu zminimalizowania zanieczyszczenia popiołem, ale niektórzy producenci OEM projektują swoje ekonomizery z rurami żebrowanymi, spiralnymi lub długimi żebrowanymi. |
| 4 | HDB może produkować elementy ekonomizera z gołymi, spiralnie żebrowanymi lub długimi żebrowanymi rurami, a jeśli wolisz, przeprojektuj swoje urządzenie na jeden z innych typów rur.HDB może również wyprodukować zamienne głowice do wszystkich ekonomizerów kotłów użytkowych. |
Pakiet Ekonomizer kotła
| 1 | HDB ma unikalne możliwości produkcyjne, które inżynierowie Optimus w pełni wykorzystują podczas projektowania ekonomizerów i przegrzewaczy instalacji kwasu siarkowego. |
| 2 | Często pozwala to na skonfigurowanie jednostek Optimus w celu uzyskania wyższych wydajności wymiany ciepła, co skutkuje zmniejszeniem zapotrzebowania na powierzchnię, aw konsekwencji niższą ceną produktu. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu do użebrowania i gięcia rur, obróbki mechanicznej i produkcji kolektorów, wiercenia arkuszy sitowych, cięcia i przygotowania wszystkich materiałów osłonowych oraz wykonywania wszystkich części ciśnieniowych i spoin osłonowych. |
| 4 | Daje to HDB większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły rekord terminowości dostaw. |
HRSG Ekonomizer
| 1 | Ekonomizery do dzisiejszych modułów HRSG są skonfigurowane z fintube, które zwisają pionowo.HDB wyprodukował cewki ekonomizera dla praktycznie wszystkich firm OEM HRSG i rozumie unikalne cechy każdego z nich. |
| 2 | W wielu przypadkach zakłady użyteczności publicznej chcą zmodernizować swoje ekonomizery ze zwykłej stali węglowej na materiał stopowy, aby pomóc w zapobieganiu korozji przyspieszonej przepływem (FAC) wewnątrz kolektorów i zagięć rur. |
| 3 | HDB to punkt kompleksowej obsługi w zakresie produkcji ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie części ciśnieniowe i spawanie mocowań, od użebrowania żeberek, przez produkcję głowic i montaż wiązki cewek. |
Kryteria wytwarzania i akceptacji
| · | JB/T6512 "kocioł ze zgrzewaniem oporowym wysokiej częstotliwości warunki technologii wytwarzania rur spiralnych" |
| · | HG/T3181 „rura spiralna do spawania o wysokiej częstotliwości” |
| · | JB/T6511 „Warunki techniczne testu rury żebrowanej spiralnie”. |
| · | JB1611 „warunki montażu skrzynki grzywy rury kotłowej” |
| · | JB/T1612 „Warunki nastawiania ciśnienia w kotle”. |
| · | JB16I3 „warunki spawania części ciśnieniowych kotła”. |
*Uwaga: HD BOILER może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Wewnętrzne wymienniki ciepła
1. Przechłodzenie można również uzyskać przez przegrzanie gazu opuszczającego parownik i kierowanego do sprężarki gazu.
2. Systemy te pobierają ciepło z rurociągu cieczy, ale podgrzewają ssanie sprężarki gazu.
3. Jest to bardzo powszechne rozwiązanie, które zapewnia, że gaz dociera do sprężarki, a ciecz do zaworu.
4. Pozwala również na maksymalne wykorzystanie wymiennika ciepła, ponieważ minimalizuje część wymienników ciepła używaną do zmiany temperatury płynu i maksymalizuje objętość, w której czynnik chłodniczy zmienia swoją fazę.
