Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Ściana pieca |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pakiet żelaznej ramy |
Czas dostawy: | 50 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 500 ton / miesiąc |
Nacisk: | Wysokie ciśnienie | Struktura: | Rura przeciwpożarowa / wodna |
---|---|---|---|
Paliwo: | Węgiel / Gaz / Opalane węglem / Ciepło wodne | Nazwa produktu: | Ściany wodne kotłów |
Zakres zastosowań: | Przemysłowe / Elektrownia | NDE: | 100% PT, 100 RT, 100% UT |
High Light: | Ściana membranowa kotłów grzewczych,ściana membranowa kotłów do spawania łukiem argonowym,ściana membranowa kotłów wysokiego ciśnienia |

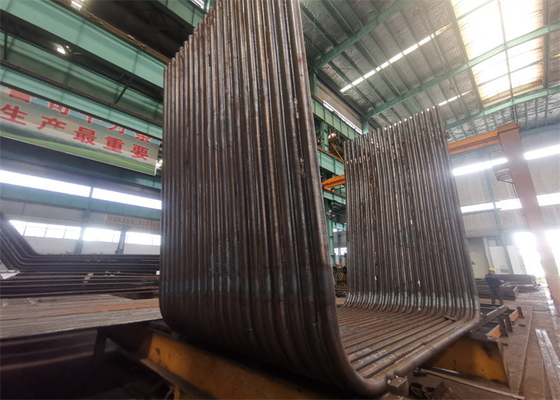

Kotły wysokociśnieniowe Kotły grzewcze powierzchniowe Ściana membranowa Elektrownia spawalnicza łukiem argonowym
Membranowa ściana wodna Opis
Ściana wodna membranowa jest hermetyczną konstrukcją spawaną rurą i płetwą.Zalety to mniejszy wyciek powietrza w piecu;Potrafi wykorzystać ścianę pieca rurowego, zmniejszyć obciążenie konstrukcji stalowej, obniżyć koszt kotła;Łatwa w użyciu konstrukcja zawieszenia i poprawa systemu rozszerzalności cieplnej;Nadaje się do produkcji zmechanizowanej na dużą skalę, wysoka szybkość montażu;Mała pojemność akumulacji ciepła, skraca czas uruchamiania i zatrzymywania pieca.Wadą jest to, że proces produkcyjny jest bardziej złożony.Kocioł o dużej pojemności, wysokotemperaturowy i wysokociśnieniowy przyjmuje membranową ścianę wodną.
Powierzchnia grzewcza umieszczona na wewnętrznej ścianie pieca jest chłodzona głównie wodą, która nazywana jest ścianą wodną.Jest główną powierzchnią grzewczą wyparną kotła elektrowni.Główne funkcje ściany wodnej to:
(1) pochłanianie promieniowania cieplnego w piecu, podgrzewanie wody do pary nasyconej;
(2) chronić ścianę pieca, uprościć konstrukcję ściany pieca, zmniejszyć ciężar ściany pieca, co wynika głównie z absorpcji ciepła promieniowania w ścianie wodnej ściany pieca, tak aby temperatura ściany pieca była zredukowany;
(3) absorpcja ciepła w piecu, gaz spalinowy schłodzony do temperatury, na którą pozwala wyjście z pieca, co jest korzystne dla zmniejszenia zażużlania w piecu i zapobiegania zażużlaniu na wylocie z pieca;
(4) Ściana wodna pochłania ciepło promieniowania w wysokiej temperaturze w piecu i ma dobry efekt wymiany ciepła, dzięki czemu może zmniejszyć zużycie stali kotłowej i koszt kotła.
Zalety
1. Zapewnij uszczelnienie ściany pieca i zmniejsz wyciek powietrza w komorze spalania.
2.realizować pełne chłodzenie komory spalania wodą, co jest pomocne w zapobieganiu powstawaniu koksu w przypadku wzmożonego spalania.
3. mała pojemność akumulacji ciepła, szybkie nagrzewanie komory spalania i szybkie schładzanie, może skrócić czas schładzania rozruchu i zatrzymania kotła.
4.Właściwe jest zastosowanie ścianki pieca rurowego, co znacznie zmniejsza obciążenie ramy kotła i jest wygodne do zawieszenia.
5. w porównaniu z tubą optyczną poprawia się zdolność pochłaniania ciepła tuby.
6.Poprawia się stopień wstępnego połączenia elementów kotła, co jest wygodne i zmniejsza nakład pracy przy instalacji.
Specyfikacja membranowej ściany wodnej
Nazwa | Membranowy panel wodny |
Materiał | Stal węglowa, stop, stal nierdzewna |
Rozmiar rury | Φ38 - 76 mm, Dostosuj |
Standard | ISO , ASME |
Model | Nabijane |
Aplikacja | Możliwość montażu wokół komory spalania kotła |
Warsztat paneli wodnych
Notatka
1 | Kontrola wtopienia spoiny w celu spełnienia wymagań mechanicznych i wymiany ciepła Kontrola odkształcenia do dopuszczalnych tolerancji. |
2 | Panele rutynowo wymagają prostowania w warsztacie po spawaniu i obróbce cieplnej, pytanie, na które należy odpowiedzieć, czy warsztat może wówczas spełnić wymagane tolerancje wymiarowe dla pomyślnej instalacji na miejscu? |
3 | Czy istniejące procedury obsługi sklepu mogą być używane bez dodawania nadmiernych kontroli, które zwiększą koszty i harmonogram. |
4 | Znaczenie podgrzewania wstępnego i jego konserwacji w trakcie procesu spawania może spowodować szereg problemów związanych z obsługą i przetwarzaniem w warsztacie, które znacznie zwiększą koszty. |
Kontrola jakości
1. Powierzchnia produkcyjna 200 000 metrów kwadratowych
2. 150 inżynierów
3. 400 kodowanych spawaczy
4. 60 licencjonowanych inspektorów (instruktorzy NDT poziomu III)
5. Licencje klasy A na projektowanie i produkcję kotła
6. System jakości ISO 9001:2008
7. Certyfikat ASME Kotłów Energetycznych
8. Autoryzacja pieczęci ASME „S”, „U” i NB
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca jako kocioł HD) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczny nośnik ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
