Membranowa ściana wodna Opis

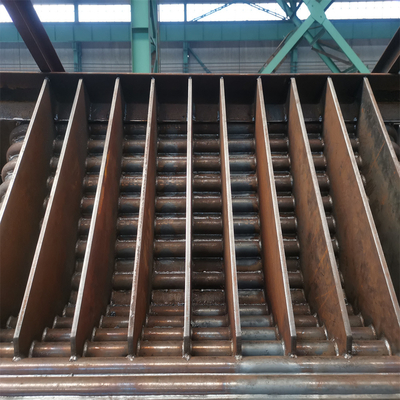

Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy wyciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i ulepszony system rozszerzalności cieplnej, odpowiedni do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła i skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.

Zgodnie z innym procesem produkcyjnym, ścianę wodną membrany można podzielić na trzy typy (patrz rys. 1):1. walcowane rury płetwowe są spawane w rzędach, przy mniejszym obciążeniu spawalniczym, ale rury płetwowe są drogie.2. goła rura i płetwa (stal płaska) są spawane w rzędach, co ma niski koszt materiału i może z łatwością spełniać wymagania różnych skoków, ale płaska stal wymaga wysokiej precyzji i sprzętu wykończeniowego. Rurki są formowane przez wypełnienie drutu spawalniczego, najczęściej używanego do małego skoku między rurkami.Odstęp między rurami ściany wodnej membrany jest związany z czynnikami takimi jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1,5.

Powierzchnia grzewcza umieszczona na wewnętrznej ścianie pieca jest chłodzona głównie wodą, zwaną ścianą wodną.Jest główną powierzchnią grzewczą wyparną kotła elektrowni.Główne funkcje ściany wodnej to:

(1) pochłanianie promieniowania cieplnego w piecu, podgrzewanie wody do pary nasyconej;

(2) chronić ścianę pieca, uprościć konstrukcję ściany pieca, zmniejszyć ciężar ściany pieca, co wynika głównie z absorpcji ciepła promieniowania w ścianie wodnej ściany pieca, tak aby temperatura ściany pieca była zredukowany;

(3) absorpcja ciepła w piecu, gaz spalinowy schłodzony do temperatury, na którą pozwala wyjście z pieca, co jest korzystne dla zmniejszenia zażużlania w piecu i zapobiegania zażużlaniu na wylocie z pieca;

(4) Ściana wodna pochłania ciepło promieniowania w wysokiej temperaturze w piecu i ma dobry efekt wymiany ciepła, dzięki czemu może zmniejszyć zużycie stali kotłowej i koszt kotła.

Zalety

1. Zapewnij uszczelnienie ściany pieca i zmniejsz wyciek powietrza w komorze spalania.

2.realizować pełne chłodzenie komory spalania wodą, co jest pomocne w zapobieganiu powstawaniu koksu w przypadku wzmożonego spalania.

3. mała pojemność akumulacji ciepła, szybkie nagrzewanie komory spalania i szybkie schładzanie, może skrócić czas schładzania rozruchu i zatrzymania kotła.

4.Właściwe jest zastosowanie ścianki pieca rurowego, co znacznie zmniejsza obciążenie ramy kotła i jest wygodne do zawieszenia.

5. w porównaniu z tubą optyczną poprawia się zdolność pochłaniania ciepła tuby.

6.Poprawia się stopień wstępnego połączenia elementów kotła, co jest wygodne i zmniejsza nakład pracy przy instalacji.

Specyfikacja membranowej ściany wodnej

Notatka

Kontrola jakości

1. Powierzchnia produkcyjna 200 000 metrów kwadratowych

2. 150 inżynierów

3. 400 spawaczy kodowanych

4. 60 licencjonowanych inspektorów (instruktorzy NDT poziomu III)

5. Licencje klasy A na projektowanie i produkcję kotła

6. System jakości ISO 9001:2008

7. Certyfikat ASME Kotłów Energetycznych

8. Autoryzacja pieczęci ASME „S”, „U” i NB

Przedstawienie firmy

Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca jako kocioł HD) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczny nośnik ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
