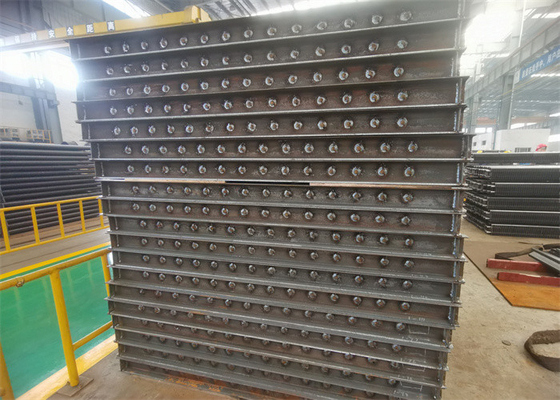

Ekonomizer kotła Sugercane Ząbkowana rura płetwy do wymiennika ciepła przegrzewacza

Sugercane Boiler Sprial Fin Tube Ząbkowana rurka Fin do wymiennika ciepła z ekonomizerem kotła

Funkcja ekonomizera

(1) Ekonomizer jest systemem wytwarzania pary podobnym do kotła.po odprowadzeniu spalin z cylindra silnika przez zawór wydechowy trafiają one do kotła w celu wytworzenia pary poprzez podgrzanie wody.

(2) Po przejściu tego gazu przez ekonomizer, pozostała temperatura spalin jest podgrzewana przez wodę w ekonomizerze.pomaga generować parę, poprawia wydajność i oszczędza zużycie paliwa

(3) Ekonomizer wykorzystuje ciepło odpadowe z wylotu kotła, które w przeciwnym razie zostałoby utracone do atmosfery, do (w większości przypadków) wstępnego podgrzania wody zasilającej kocioł. Poprawia to sprawność kotła i obniża koszty paliwa.

Rodzaje
Istnieją trzy etapy od wody zasilającej w kotle ogrzewanej do pary przegrzanej: podgrzewanie wody zasilającej, odparowanie i przegrzanie.Trzy stopnie wykończone są na trzech różnych powierzchniach grzewczych.Obieg pary i wody w kotle składa się z trzech różnych powierzchni grzewczych oraz ich rur łączących.Jednym z nich są ekonomizery kotłowe, a odpowiednim sprzętem jest wstępne podgrzewanie wody zasilającej.Jest to więc powierzchnia grzewcza o najniższej temperaturze cieczy roboczej kotła w obiegu parowo-wodnym kotła.Płynem roboczym przepływającym przez to urządzenie jest woda jednofazowa (nie wrzący ekonomizer).

Kotły wysokociśnieniowe wykorzystują głównie ekonomizery typu niewrzącego.Dzieje się tak dlatego, że gdy ciśnienie jest wyższe, utajone ciepło parowania maleje, a ciepło podgrzanej wody jest coraz większe, dlatego konieczne jest doprowadzenie trochę wody do podgrzania w panelach ściennych wodnych, aby zapobiec żużlowaniu na powierzchnie grzejne wylotów paleniska i wnętrza paleniska spowodowane zbyt wysokimi temperaturami w paleniskach i spalinami wylotowymi.Dlatego zwykle kotły superwysokiego ciśnienia wykorzystują ekonomizery typu niewrzącego.
Głównym czynnikiem do rozważenia jakiego rodzaju ekonomizerów są parametry kotła.Gdy parametry kotła różnią się, różnice w stopniu pochłaniania ciepła potrzebnego w trzech etapach do podgrzania płynu roboczego.Zmianie muszą więc ulec odpowiednie układy trzech powierzchni grzewczych.Dla dużych jednostek o wysokich parametrach ich pochłanianie ciepła przez parowanie jest mniejsze, natomiast pochłanianie ciepła przez ogrzewanie wody, pary przez przegrzanie, pochłanianie ciepła przez dogrzewanie jest dość duże.Tak więc ekonomizery typu niewrzącego są głównym typem kotłów wysokociśnieniowych.


Funkcje

1.oszczędność paliwa: ekonomizery są umieszczone w tylnej części kotłów.W ten sposób można obniżyć temperaturę dymu i gazu, a tym samym zaoszczędzić paliwo.
2.poprawić warunki pracy bębnów parowych: dzięki ekonomizerom temperatura wody zasilającej wzrasta przy wejściu do bębna parowego.Zmniejsza różnicę temperatur pomiędzy wodą zasilającą a ścianą walczaka oraz naprężenia cieplne walczaka, dzięki czemu poprawia warunki pracy walczaków i zwiększa żywotność.
3. obniżenie kosztów produkcji kotła: woda zasilająca podgrzewana jest w ekonomizerach kotłowych.Zastosowanie niskotemperaturowych części zamiennych jako ekonomizerów kotłów w celu zastąpienia niektórych drogich wysokotemperaturowych paneli ściennych obniża koszty produkcji kotłów.

Specyfikacje


Kontrola jakości

1. Raport z testu udarności i obliczenia wytrzymałości z informacjami o zastosowanych materiałach.
2. 100% raport NDT (kontrola nieniszcząca) blachy stalowej, rury i elektrody
3. Raport z badań rentgenowskich, γ i penetracyjnych (spaw): w celu zapewnienia jakości całego kotła
4. Raport z testu hydraulicznego: zapewnij standardowe ciśnienie robocze i bezpieczeństwo
