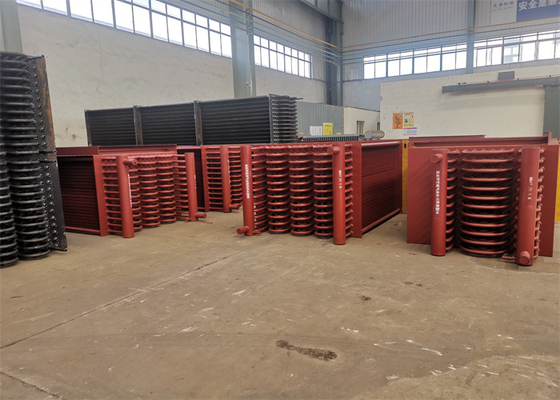

Ekonomizer kotła CFB z naturalną cyrkulacją ze stali cyrkulacyjnej z nagłówkiem ASME Standard
Szczegóły produktu
| Materiał: | Stal węglowa | Stosowanie: | Elektrownia/Kocioł CFB |
|---|---|---|---|
| Rodzaj: | Cyrkulacja naturalna | Struktura: | Rurka z ciepłą/wodą |
| Wyjście: | Gorąca woda/para | Paliwo: | Opalanie węglem/gazem/olejem, ogrzewanie wodne |
| Podkreślić |
Naturalna cyrkulacja rura ze stali nierdzewnej,ekonomizer rurki ze stali nierdzewnej,kocioł ze stali nierdzewnej CFB |
||
Opis produktu
Natural Circulation SA-106B Ekonomizer ze stalową rurką z nagłówkiem ASME Standard
Funkcje ekonomizera kotła
Istnieją trzy etapy od wody zasilającej w kotle podgrzewanej do pary przegrzanej: podgrzewanie wody zasilającej, odparowanie i przegrzanie.Trzy stopnie wykończone są na trzech różnych powierzchniach grzewczych.Obieg parowo-wodny kotła składa się z trzech różnych powierzchni grzewczych oraz ich rur łączących.Jednym z nich są ekonomizery kotłowe, a odpowiednim sprzętem jest wstępne podgrzewanie wody zasilającej.Jest to więc powierzchnia grzewcza o najniższej temperaturze cieczy roboczej kotła w obiegu parowo-wodnym kotła.Płynem roboczym przepływającym przez to urządzenie jest woda jednofazowa (nie wrzący ekonomizer).
Możemy podsumować funkcje ekonomizerów jak poniżej:
1. oszczędność paliwa: ekonomizery umieszczone są w tylnej części kotłów.W ten sposób można obniżyć temperaturę dymu i gazu, a tym samym zaoszczędzić paliwo.
2.poprawić warunki pracy bębnów parowych: dzięki ekonomizerom temperatura wody zasilającej wzrasta przy wejściu do bębna parowego.Zmniejsza różnicę temperatur pomiędzy wodą zasilającą a ścianą walczaka oraz zmniejsza naprężenia cieplne walczaka, dzięki czemu poprawia warunki pracy walczaków i zwiększa żywotność.
3. obniżenie kosztów produkcji kotła: woda zasilająca podgrzewana jest w ekonomizerach kotłowych.Zastosowanie niskotemperaturowych części zamiennych jako ekonomizerów kotłów w celu zastąpienia niektórych drogich wysokotemperaturowych paneli ściennych obniża koszty produkcji kotłów.
Opis produktu
· Ekonomizery kotłowe ponownie wykorzystują spaliny do wstępnego podgrzewania wody zasilającej wchodzącej do kotła.
·Zasadniczo mini-wymiennik ciepła, ekonomizery poprawiają wydajność kotła przy jednoczesnym zwiększeniu wydajności paliwowej.
·Dzięki szybkiemu podnoszeniu temperatury wody zasilającej przez wychwycone gazy spalinowe ekonomizery zapewniają również znaczną poprawę wytwarzania pary i czasu reakcji.
Specyfikacja techniczna
Struktura materiału
Składa się z szeregu spiralnych rurek żebrowych, głowic wlotowych i wylotowych, kolanka, ramy i innych elementów pomocniczych.
Układ struktury
W linii/układ naprzemienny.
Funkcjonować
(1) Ekonomizer jest systemem wytwarzania pary podobnym do kotła.gdy spaliny odprowadzane z cylindra silnika przez zawór wydechowy trafiają do kotła w celu wytworzenia pary poprzez podgrzanie wody.
(2) Po przejściu tego gazu przez ekonomizer, pozostała temperatura spalin jest podgrzewana przez wodę w ekonomizerze.pomaga generować parę, poprawia wydajność i oszczędza zużycie paliwa
(3) Ekonomizer wykorzystuje ciepło odpadowe ze spalin kotła, które w innym przypadku byłoby tracone do atmosfery, do (w większości przypadków) wstępnego podgrzania wody zasilającej kocioł. Poprawia to sprawność kotła i obniża koszty paliwa.
Różnorodność
Ekonomizer kotła użytkowego
| 1 | HDB produkuje ekonomizery do kotłów użytkowych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi do wytwarzania energii elektrycznej z pary pod wysokim ciśnieniem. |
| 2 | Ekonomizery te są zwykle umieszczone w tylnym przewodzie kotła i ustawione z rurami biegnącymi poziomo. Woda zasilająca kocioł przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (tzw. przeciwprąd). |
| 3 | Zazwyczaj stosuje się gołe rury, aby zminimalizować zanieczyszczenie popiołem, ale niektórzy producenci kotłów projektują swoje ekonomizery z rurami żebrowanymi, spiralnymi lub z długimi żebrami. |
| 4 | HDB może produkować elementy ekonomizera z rurami gołymi, spiralnie żebrowanymi lub z długimi żebrami, a jeśli wolisz, przeprojektuj swoje urządzenie na jeden z pozostałych typów rur.HDB może również wyprodukować zamienne kolektory do wszystkich ekonomizerów kotłów użytkowych. |
Ekonomizer kotła pakietowego
| 1 | HDB posiada wyjątkowe możliwości produkcyjne, z których inżynierowie Optimusa w pełni korzystają przy projektowaniu ekonomizerów i przegrzewaczy instalacji kwasu siarkowego. |
| 2 | Często pozwala to na skonfigurowanie jednostek Optimus pod kątem wyższych sprawności wymiany ciepła, co skutkuje zmniejszonym zapotrzebowaniem na powierzchnię, a w konsekwencji produktem o niższej cenie. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu do żebrowania i gięcia rur, obróbki i wytwarzania głowic, wiercenia ścian sitowych, cięcia i przygotowania wszystkich materiałów obudowy oraz wykonywania wszystkich części ciśnieniowych i spawów obudowy. |
| 4 | Daje to HDB większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły rekord terminowości dostaw. |
Ekonomizer HRSG
| 1 | Ekonomizery dla dzisiejszych modułów HRSG są skonfigurowane z rurami statecznikowymi zawieszonymi pionowo.HDB wyprodukowała cewki ekonomizera dla praktycznie wszystkich firm HRSG OEM i rozumie unikalne cechy każdej z nich. |
| 2 | W wielu przypadkach zakłady użyteczności publicznej chcą zmodernizować swoje ekonomizery ze zwykłej stali węglowej na materiał stopowy, aby pomóc przeciwdziałać korozji przyspieszonej przepływem (FAC) wewnątrz kolektorów i zagięć rur. |
| 3 | HDB to kompleksowa firma zajmująca się produkcją ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie części ciśnieniowe i spawanie elementów mocujących, od użebrowania płetw, produkcji głowic i montażu wiązki cewek. |
Kryteria produkcji i akceptacji
| · | JB/T6512 „kocioł z technologią wytwarzania rur z żebrami spiralnymi o wysokiej częstotliwości zgrzewania oporowego” |
| · | HG / T3181 "rura spiralna do spawania oporowego o wysokiej częstotliwości" |
| · | JB/T6511 „warunki techniczne badania rur żebrowanych spiralnie”. |
| · | JB1611 "Warunki montażu skrzyni z grzywą rury kotłowej" |
| · | JB/T1612 „warunki dodawania ciśnienia w kotle”. |
| · | JB16I3 „Warunki spawania części ciśnieniowych kotła”. |
Parametry
| Nazwa | Podgrzewacz |
| specyfikacje rurki żebrowanej | jednostka (mm) |
| Naga rura (od) | 25-165 |
| goła rura (gruba) | 2-8 |
| żebrowane grube | 0,6-3,0 |
| wysokość płetw | 5-30 |
| skok gwintu rury żebrowanej | 5-30 |
| długość żebrowanej rury | ≤12000 |
*Uwaga: KOCIOŁ HD może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.
