Rura podstawy SA192 Ściana membranowa kotła z kolektorem zbiorczym

Standardowa rura bazowa ASME SA192 Wykonana ściana membranowa kotła z kolektorem zbiorczym

Wprowadzenie produktów

Panele wodne są główną powierzchnią grzewczą kotłów, złożoną z szeregu rzędów stalowych rurek, ułożonych wokół naroża kotła.Wewnątrz znajduje się przepływająca woda lub para, a na zewnątrz przyjmuje ciepło płomienia w piecu kotła, głównie pochłaniając ciepło promieniowania produktów spalania w wysokiej temperaturze w piecu.Płyn roboczy unosi się w nim i odparowuje pod wpływem ciepła.

Głównym rodzajem paneli wodnych, które produkuje nasza firma, jest ściana membranowa.

Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy przeciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i ulepszony system rozszerzalności cieplnej, odpowiedni do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła oraz skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.

Zgodnie z innym procesem produkcyjnym, membranową ścianę wodną można podzielić na trzy typy: 1. walcowane rury płetwowe są spawane w rzędach, przy mniejszym obciążeniu spawalniczym, ale rury płetwowe są drogie.2. Nagie rury i płetwy (stal płaska) są spawane w rzędach, co ma niski koszt materiału i może z łatwością spełniać wymagania różnych skoków, ale płaska stal wymaga wysokiej precyzji i sprzętu wykończeniowego. Rurki są formowane przez wypełnienie drutu spawalniczego, najczęściej używanego do małych skoków między rurkami.Odstęp między rurami ściany wodnej membrany jest związany z czynnikami, takimi jak ciśnienie w kotle i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1,5.

Specyfikacja

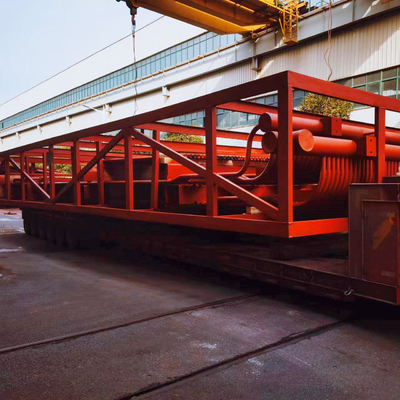

Powyższe zdjęcia to ściany membranowe dla jednego projektu w Pakistanie ze szczegółami specyfikacji poniżej:
