Wymiennik ciepła Przegrzewacz kotła ze stali węglowej o długości 8000 mm dla CFB
Szczegóły produktu
| Materiał: | SA213-TP321H | Długość: | 8000mm |
|---|---|---|---|
| Specyfikacja: | OD=38,Grubość=6mm | PWHT: | Leczenie roztworem |
| Owalność: | Mniej niż 15% | Zmniejszenie grubości: | Mniej niż 15% |
| Nazwa produktu: | przegrzewacz i nagrzewnica | Stosowanie: | Elektrownia, Elektrownia cieplna / kocioł stacji |
| Podkreślić |
Przegrzewacz kotła do CFB,przegrzewacz kotła 8000 mm,przegrzewacz wymiennika ciepła 8000 mm |
||
Opis produktu

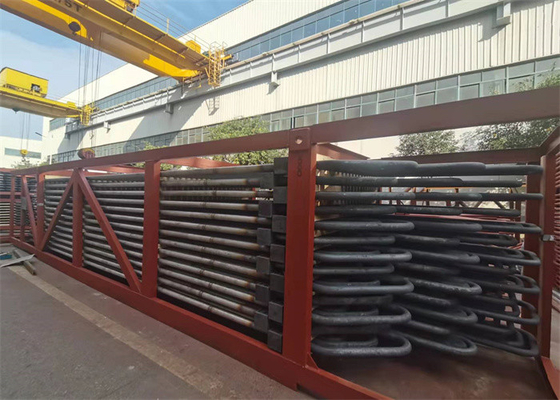

Wymiennik ciepła Przegrzewacz i podgrzewacz kotła ze stali węglowej do CFB
Opis
Przegrzewacz pary to wymiennik ciepła typu wężownicowego, który służy do wytwarzania pary przegrzanej lub do konwersji pary mokrej na parę suchą, generowaną przez kocioł.Różni się od kotła tym, że kocioł wykorzystuje zarówno ciepło jawne, jak i utajone do konwersji wody w parę, podczas gdy przegrzewacz wykorzystuje tylko ciepło jawne do przegrzania pary w celu zwiększenia jej entalpii.
Przegrzewacz dociskowy
Serpentynowy przegrzewacz
Detale
Przegrzanie podnosi ogólną sprawność, a także zapobiega nadmiernej kondensacji na ostatnich stopniach turbiny, co zapobiega erozji łopatek.
Ciepło spalin z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzewania pary.
Przegrzewacze mają zwykle kilka obwodów lampowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między głowicami.
Ciepło z gorących gazów do pary w przegrzewaczu przenoszone jest w wysokich temperaturach.
Dlatego też część pierwotna przegrzewacza jest umieszczona w przeciwprądzie, a część wtórna w przepływie równoległym, aby zmniejszyć naprężenia temperaturowe ścianki rury.
Zasada
Zasada działania przegrzewacza jest podobna do działania rur parowych kotła.
Gorące gazy o wysokiej temperaturze omijają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wychodzącego z przegrzewacza i prędkości gazu.
zastosowanie do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.
Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii
Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
Funkcjonować
Przegrzewacz jest zwiększenie temperatury pary powyżej jej punktu nasycenia.
Nagrzewnica jest w zasadzie przegrzewaczem, który przegrzewa parę wychodzącą z wysokociśnieniowego stopnia turbiny.Podgrzana para jest następnie przesyłana do niskociśnieniowego stopnia turbiny.Poprzez dogrzewanie pary pomiędzy turbiną wysokociśnieniową i niskociśnieniową możliwe jest zwiększenie sprawności elektrycznej cyklu elektrowni powyżej 40%. Cykl dogrzewania jest stosowany w dużych kotłach energetycznych, ponieważ jest to ekonomicznie opłacalne tylko w większych elektrowniach.
Zalety wady
|
Typ zawieszki 1. Mocne wsparcie strukturalne 1. Blokada przepływu przez skroploną parę 2. Potrzebuje powolnego restartu, aby usunąć wodę gromadzącą się na dnie.obsługiwane z góry |
|
Typ odwrócony 1. Prawidłowe odprowadzanie skroplonej pary 1. Brak sztywności strukturalnej, szczególnie w przypadku przepływu gazu o dużej prędkości Obsługiwany od dołu |
|
Typ poziomy 1. Właściwy drenaż 2. Dobra sztywność strukturalna. |
Nie patrzą bezpośrednio na płomień, więc pochodzą głównie z typu konwekcyjnego. Zwykle podparte są w pionowych kanałach gazowych równoległych do głównego pieca.
Zaawansowana technologia
| 1 | HDB ma duże doświadczenie w wykorzystywaniu pozostałego systemu analizy żywotności do przewidywania żywotności rur. |
| 2 | System mierzy grubość tlenku i ścianki rury podczas nieniszczącego testu na miejscu i jest używany do obliczenia pozostałego okresu użytkowania. |
| 3 | HDB opracowało technologię pomiaru tlenków w 1991 roku i jest ona obecnie stosowana jako standard na całym świecie. |
Detale
| 1 | Skład materiału | Stal węglowa, stal stopowa lub stal żaroodporna, skrzynki zbiorcze i inne materiały nośne.Rury to niestandardowe typy specyfikacji. |
| 2 | Wzór projektu | Układ pionowy lub poziomy. |
| 3 | Zalety | Piękny wygląd, rozmiar, dokładność, pierwszorzędna technologia gięcia i spawania, najwyższej klasy sprzęt do wykrywania. |
Funkcja produktu
1. Zadaniem przegrzewacza w elektrociepłowni jest usunięcie ostatnich śladów wilgoci (1 do 2%) z pary nasyconej wychodzącej z kotła i podniesienie jej temperatury wystarczająco powyżej temperatury nasycenia.
2. Ogrzewanie z przegrzaniem podnosi ogólną sprawność całego cyklu, a także zapobiega nadmiernej kondensacji na ostatnich etapach turbiny, co pozwala uniknąć erozji łopatek.
3. Ciepło spalin z pieca jest wykorzystywane do usuwania wilgoci z pary i do przegrzania pary.
4.Przegrzewacze zwykle mają kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między głowicami.
Wyświetlacz produktu
Najważniejsze cechy produktu
