Panel ścienny ASME Studded Power Station Wodny panel wysokiego ciśnienia

Ściana wodna w kotle to ściana pieca, która składa się z materiału ogniotrwałego i rur w kotle wodnorurowym. Rury są rozmieszczone równomiernie i generalnie łączą się z kolektorami, które z kolei są połączone z powrotem do głównego zespołu generatorów kotła. Ma to dwojaki cel, ponieważ wychwytuje ciepło, które w przeciwnym razie uciekłoby do atmosfery i pomogłoby ogrzać wodę w kotle. Pomagają również w utrzymaniu chłodu materiału ogniotrwałego (relatywnie) Zapobiega to odpryskiwaniu materiału ogniotrwałego.

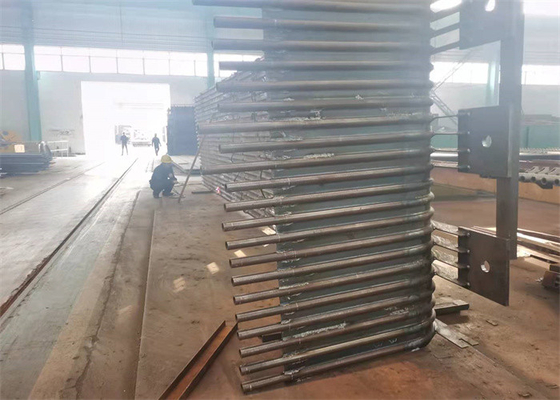

Panele ścienne wodne z kołkami układanymi zwykle pionowo na wewnętrznej ścianie ściany pieca, służą głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i wysokotemperaturowe spaliny w piecu. Jest to główny rodzaj parującej powierzchni grzewczej wszelkiego rodzaju nowoczesne kotły oraz podstawowy element obiegu wody kotłowej. Ze względu zarówno na chłodzenie jak i ochronę ściany paleniska, tak nazwa.

Ściana wodna została pierwotnie zaprojektowana tak, aby nie była ogrzewana, ale chłodziła palenisko przed uszkodzeniem wskutek wysokiej temperatury. Później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastąpiła walczak parowy jako główną część grzewczą kotła.

Powierzchnia grzewcza wyparna, która jest ułożona na wewnętrznej ścianie komory kotła i składa się z wielu równoległych rur. Zadaniem ściany wodnej jest pochłanianie ciepła promieniowania wysokotemperaturowego płomienia lub spalin w komorze paleniska, wytwarzanie pary lub gorącej wody w rurze i zmniejszyć temperaturę ściany pieca, aby chronić ścianę pieca.W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, intensywność promieniowania cieplnego jest bardzo duża.Czterdzieści do pięćdziesięciu procent lub więcej ciepło w kotle jest odbierane przez ścianę wodną. Poza kilkoma kotłami o małej mocy, nowoczesne kotły wodnorurowe przyjmują ścianę chłodzącą wodę jako główną powierzchnię grzewczą parowania.

Zalety membranowej ściany wodnej

1).Gwarantuje szczelność ściany paleniska i zmniejsza przeciek powietrza z komory spalania.

2).Aby osiągnąć pełne chłodzenie wodą komory spalania i membranowej ściany wodnej osprzętu kotła, korzystne jest zapobieganie koksowaniu pod warunkiem dopalania.

3).Zdolność akumulacji ciepła jest niewielka, nagrzewanie się komory spalania jest szybkie, a także szybkie chłodzenie, co może skrócić czas schładzania rozruchu kotła i postoju paleniska.

4).Dobrze jest zastosować górną podpartą ścianę chłodzoną wodą, co może zmniejszyć obciążenie ramy kotła, co jest korzystne w przypadku zwisu.

5) W porównaniu z gołymi rurami, membranowa ściana wodna poprawia zdolność pochłaniania ciepła przez rury.

6) Fabrycznie bezpośrednia ściana membranowa kotła może poprawić stopień wstępnej kombinacji części kotła i zmniejszyć obciążenie instalacji.
