Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HD BOILER |
Orzecznictwo: | ISO9001 , SGS , TUV , ASME , EN |
Numer modelu: | Podgrzewacz |
Minimalne zamówienie: | 1 zestaw/zestawy 10 ton |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Zdatne do żeglugi opakowanie |
Czas dostawy: | 30 dni |
Zasady płatności: | Western Union, L/C, T/T |
Możliwość Supply: | 500 ton miesięcznie |
Materiał: | Stal węglowa | Stosowanie: | Elektrownia/Kocioł CFB |
---|---|---|---|
Rodzaj: | Cyrkulacja naturalna | Struktura: | Rura z gorącą wodą |
Podanie: | Kocioł na ciepło odpadowe i kocioł elektrowni | Paliwo: | Opalanie węglem/gazem/olejem, ogrzewanie wodne |
High Light: | Ekonomizer gazów spalinowych ze stali węglowej,ekonomizer gazów spalinowych z naturalnym obiegiem,ekonomizer pary ze stali węglowej |

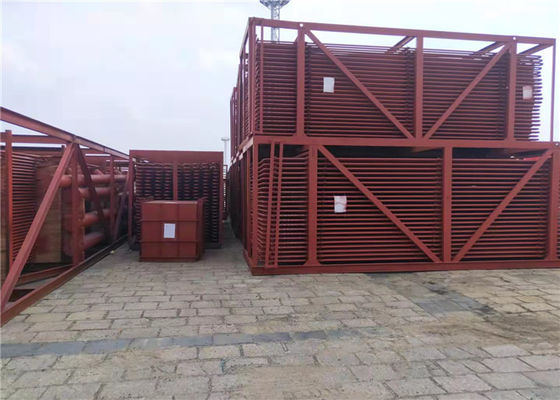

Cewka ekonomizera kotła wykonana ze stali węglowej w standardzie ASME do konserwacji kotła w młynie cukrowym
Opis produktu
· Ekonomizery kotłowe ponownie wykorzystują spaliny do wstępnego podgrzewania wody zasilającej wchodzącej do kotła.
·Zasadniczo mini-wymiennik ciepła, ekonomizery poprawiają wydajność kotła przy jednoczesnym zwiększeniu wydajności paliwowej.
·Dzięki szybkiemu podnoszeniu temperatury wody zasilającej poprzez wychwycone gazy spalinowe ekonomizery zapewniają również znaczną poprawę wytwarzania pary i czasu reakcji.
Ekonomizer Wprowadzenie
Ekonomizer kotła jest częścią obszaru grzewczego kotła, aby podgrzać wodę zasilającą do wody nasyconej wewnątrz kanału spalinowego, ze względu na pochłanianie ciepła spalin o niskiej temperaturze, ekonomizer obniża temperaturę spalin, oszczędza energię, poprawia wydajność, tzw. ekonomizer.Typ rury stalowej ekonomizera jest bez limitu ciśnienia, może być stosowany jako typ wrzący, zwykle wykonany przez zewnętrzną średnicę rury ze stali węglowej 32 ~ 51 mm. Czasami w rurach z żebrami i płetwami, aby poprawić efekt wymiany ciepła.Ekonomizer kotła służy do odzysku ciepła odpadowego z kotła.
Specyfikacja techniczna
Struktura materiału
Składa się z szeregu spiralnych rurek żebrowych, głowic wlotowych i wylotowych, kolanka, ramy i innych elementów pomocniczych.
Układ struktury
W układzie liniowym / naprzemiennym.
Funkcjonować
(1) Ekonomizer jest systemem wytwarzania pary podobnym do kotła.po odprowadzeniu spalin z cylindra silnika przez zawór wydechowy trafiają one do kotła w celu wytworzenia pary poprzez podgrzanie wody.
(2) Po przejściu tego gazu przez ekonomizer, pozostała temperatura spalin jest podgrzewana przez wodę w ekonomizerze.pomaga generować parę, poprawia wydajność i oszczędza zużycie paliwa
(3) Ekonomizer wykorzystuje ciepło odpadowe z wylotu kotła, które w przeciwnym razie zostałoby utracone do atmosfery, do (w większości przypadków) wstępnego podgrzania wody zasilającej kocioł. Poprawia to sprawność kotła i obniża koszty paliwa.
Różnorodność
Ekonomizer kotła użytkowego
1 | HDB produkuje ekonomizery do kotłów użytkowych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi do produkcji energii elektrycznej z pary pod wysokim ciśnieniem. |
2 | Te ekonomizery są zwykle umieszczone w tylnym przewodzie kotła i ustawione z rurami biegnącymi poziomo. Woda zasilająca kocioł przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (tzw. przeciwprąd). |
3 | Zwykle stosuje się gołe rury, aby zminimalizować zanieczyszczenie popiołem, ale niektórzy producenci kotłów OEM projektują swoje ekonomizery z rurami żebrowanymi, spiralnymi lub z długimi żebrami. |
4 | HDB może produkować elementy ekonomizera z rurami gołymi, spiralnie żebrowanymi lub z długimi żebrami, a jeśli wolisz, przeprojektuj swoje urządzenie na jeden z innych typów rur.HDB może również wyprodukować zamienne kolektory do wszystkich ekonomizerów kotłów użytkowych. |
Ekonomizer kotła pakietowego
1 | HDB posiada unikalne możliwości produkcyjne, z których inżynierowie Optimusa w pełni korzystają przy projektowaniu ekonomizerów i przegrzewaczy instalacji kwasu siarkowego. |
2 | Często pozwala to na skonfigurowanie jednostek Optimus w celu uzyskania wyższej wydajności wymiany ciepła, co skutkuje zmniejszonym zapotrzebowaniem na powierzchnię, a w konsekwencji produktem o niższej cenie. |
3 | HDB wykorzystuje swoje możliwości na miejscu do żebrowania i gięcia rur, obróbki i wytwarzania głowic, wiercenia ścian sitowych, cięcia i przygotowywania wszystkich materiałów obudowy oraz wykonywania wszystkich części ciśnieniowych i spawów obudowy. |
4 | Daje to HDB większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły rekord terminowości dostaw. |
Ekonomizer HRSG
1 | Ekonomizery do dzisiejszych modułów HRSG są skonfigurowane z pionowymi rurkami płetwowymi.HDB wyprodukowała cewki ekonomizera dla praktycznie wszystkich firm HRSG OEM i rozumie unikalne cechy każdej z nich. |
2 | W wielu przypadkach zakłady użyteczności publicznej chcą zmodernizować swoje ekonomizery ze zwykłej stali węglowej na materiał stopowy, aby zapobiec korozji przyspieszonej przepływem (FAC) wewnątrz kolektorów i zagięć rur. |
3 | HDB to kompleksowa firma zajmująca się produkcją ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie części ciśnieniowe i spawanie elementów mocujących, od użebrowania płetw, produkcji głowic i montażu wiązki cewek. |
Kryteria produkcji i akceptacji
· | JB/T6512 "kocioł z technologią wytwarzania rur z żebrowaniem spiralnym o wysokiej częstotliwości zgrzewania oporowego" |
· | HG / T3181 "rura spiralna do spawania oporowego o wysokiej częstotliwości" |
· | JB/T6511 „warunki techniczne badania rur żebrowanych spiralnie”. |
· | JB1611 "Warunki montażu skrzynki z grzywą rury kotłowej" |
· | JB/T1612 „warunki dodawania ciśnienia w kotle”. |
· | JB16I3 „Warunki spawania części ciśnieniowych kotła”. |
Parametry
Nazwa | Podgrzewacz |
specyfikacje rurki żebrowanej | jednostka (mm) |
Naga rura (od) | 25-165 |
goła rura (gruba) | 2-8 |
żebrowane grube | 0,6-3,0 |
wysokość płetw | 5-30 |
skok gwintu rury żebrowanej | 5-30 |
długość rurki żebrowanej | ≤12000 |
*Uwaga: KOCIOŁ HD może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Funkcje ekonomizera kotła
Możemy podsumować funkcje ekonomizerów jak poniżej:
1. oszczędność paliwa: ekonomizery są umieszczone w tylnej części kotłów.W ten sposób można obniżyć temperaturę dymu i gazu, a tym samym zaoszczędzić paliwo.
2.poprawić warunki pracy bębnów parowych: dzięki ekonomizerom temperatura wody zasilającej wzrasta przy wejściu do bębna parowego.Zmniejsza różnicę temperatur pomiędzy wodą zasilającą a ścianą walczaka oraz naprężenia cieplne walczaka, dzięki czemu poprawia warunki pracy walczaków i zwiększa żywotność.
3. obniżenie kosztów produkcji kotła: woda zasilająca podgrzewana jest w ekonomizerach kotłowych.Zastosowanie niskotemperaturowych części zamiennych jako ekonomizerów kotłów w celu zastąpienia niektórych drogich wysokotemperaturowych paneli ściennych obniża koszty produkcji kotłów.
