8,1 MPa Standardowy zespół cewek parownika kotła ASME
Szczegóły produktu
| Materiał rury: | <i>SA106 Gr.</i> <b>SA106 gr.</b> <i>B and SA192M</i> <b>B i SA192M</b> | Nazwa produktu: | Tylna ściana i parownik |
|---|---|---|---|
| Standard: | JAK JA | Podanie: | Kotły Cukrowni i Elektrociepłowni |
| Słowo kluczowe: | Wężownica parownika i ściana membranowa | Materiał płetwy: | Q235B |
| Podkreślić |
Cewki parownika kotła standard ASME,zespół cewek parownika standardu ASME,cewki parownika kotła 8.1Mpa |
||
Opis produktu
8,1 MPa Standardowy zespół cewek parownika ASME ze ścianą membrany kotła
Wstęp
Wiązka rur wyparnych jest wiązką rur wyparnych absorbującą głównie konwekcję ciepła w kotle małej i średniej mocy.Jest to na ogół wiązka gęstego naprzemiennego systemu rurowego składającego się z rur wznoszących się i opadających połączonych z górnym i dolnym bębnem.Obciążenie cieplne rury wiązki parowania jest wysokie, ta część rury przez gorącą wodę w parę, od dołu do góry;Jego główną funkcją jest pochłanianie ciepła do wody i pary oraz służenie jako część wznosząca obiegu wody kotłowej.
Panele wodne są główną powierzchnią grzewczą kotłów, złożoną z szeregu rzędów stalowych rurek, ułożonych wokół naroża kotła.Wewnątrz znajduje się przepływająca woda lub para, a na zewnątrz przyjmuje ciepło płomienia w piecu kotła, głównie pochłaniając ciepło promieniowania produktów spalania w wysokiej temperaturze w piecu.Płyn roboczy unosi się w nim i odparowuje pod wpływem ciepła.
Jeśli w zależności od typu konstrukcji, istnieją trzy główne typy: typ nagiej rury, typ membrany i typ nakłuwanej rury.
Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy wyciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i poprawa systemu rozszerzalności cieplnej, odpowiednia do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła oraz skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.
Zgodnie z innym procesem produkcyjnym, ścianę wodną membrany można podzielić na trzy typy (patrz rys. 1):1.walcowane rury płetwowe są spawane w rzędach, przy mniejszym obciążeniu spawalniczym, ale rury płetwowe są drogie.2. goła rura i płetwa (stal płaska) są spawane w rzędach, co ma niski koszt materiału i może z łatwością spełniać wymagania różnych skoków, ale płaska stal wymaga wysokiej precyzji i sprzętu wykończeniowego. Rurki są formowane przez wypełnienie drutu spawalniczego, najczęściej używanego do małego skoku między rurkami.Odstęp między rurami ściany wodnej membrany jest związany z takimi czynnikami, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1,5.
Ściany membranowe znajdują szerokie zastosowanie jako powierzchnie grzewcze kotłów energetycznych i przemysłowych.
Mocne punkty membranowej ściany wodnej
(1) Zapewnij szczelność ściany pieca i zmniejsz wyciek powietrza w komorze spalania.
(2) Realizacja pełnego chłodzenia wodą w komorze spalania jest korzystna dla zapobiegania koksowaniu w warunkach zintensyfikowanego spalania.
(3)Czas chłodzenia przy rozruchu i wyłączeniu kotłów może ulec skróceniu ze względu na małą pojemność akumulacji ciepła, szybki wzrost temperatury i szybkie schładzanie w komorze spalania.
(4) Ściana pieca do układania rur jest odpowiednia, co znacznie zmniejsza obciążenie ramy kotła i jest wygodna do zawieszania i podnoszenia.
(5) W porównaniu z typem gołej rury, zdolność pochłaniania ciepła przez rurę jest poprawiona.
(6) Poprawia stopień montażu elementów kotła, ułatwia i zmniejsza obciążenie instalacji

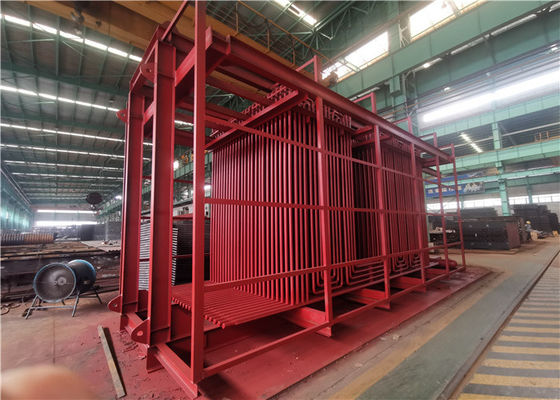

Rysunek tutaj przedstawia zespół parownika ze ścianą membranową i cewkami parownika w celach informacyjnych.
Ten projekt obejmuje również bęben parowy + heder + ekonomizer.
| KOD PROJEKTU I WYKONANIA | ASME SEKCJA I, WYDANIE 2019 |
| CIŚNIENIE PROJEKTOWE | 8,1 MPa |
| MAKS.DOPUSZCZALNE CIŚNIENIE ROBOCZE | 8,1 MPa |
| TEMPERATURA PROJEKTOWA | 320℃ |
| PRÓBY HYDROSTATYCZNE CIŚNIENIE | 12,2 MPa |
| DODATKI NA KOROZJĘ | 0,5 mm |
