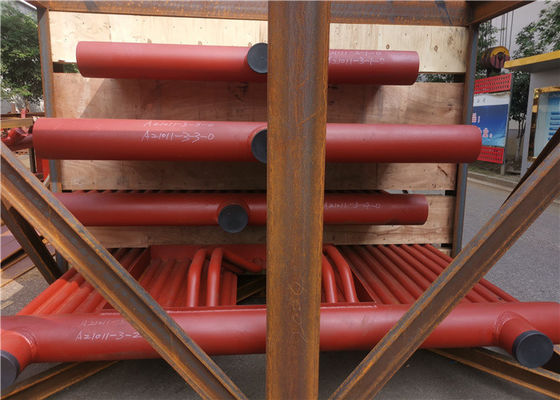

TUV 300T Ściana membranowa kotła spawana łukiem krytym ze stali węglowej

Ściana membranowa kotła spawalniczego ze stali węglowej do spawania łukiem krytym dla przemysłu 300T


Opis produktu membranowej ściany wodnej

Jeśli zgodnie z typem konstrukcji, istnieją trzy główne typy: typ gołej rury, typ membrany i typ rury nakłuwanej. Typ nagiej rury składa się z całego rzędu bezszwowych rur stalowych o najprostszej konstrukcji.Ściana wodna membranowa jest rodzajem zgrzewania złączy wielu walcowanych rur żebrowanych ściany wodnej w celu utworzenia uszczelnionej połączonej powierzchni grzewczej.Może nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także chronić ścianę pieca, zmniejszyć wagę ściany pieca i uprościć konstrukcję.

Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy wyciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i poprawa systemu rozszerzalności cieplnej, odpowiednia do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła oraz skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.

Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze.

Zgodnie z innym procesem produkcyjnym, ścianę wodną membrany można podzielić na trzy typy (patrz rys. 1):1.walcowane rury płetwowe są spawane w rzędach, przy mniejszym obciążeniu spawalniczym, ale rury płetwowe są drogie.2. goła rura i płetwa (stal płaska) są spawane w rzędach, co ma niski koszt materiału i może z łatwością spełniać wymagania różnych skoków, ale płaska stal wymaga wysokiej precyzji i sprzętu wykończeniowego. Rurki są formowane przez wypełnienie drutu spawalniczego, najczęściej używanego do małego skoku między rurkami.Odstęp między rurami ściany wodnej membrany jest związany z takimi czynnikami, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1,5.

Produkujemy i dostarczamy szeroką gamę paneli Waterwall.Oferowane przez nas rury są znane z tego, że wytrzymują duże ciśnienie wewnętrzne, ponieważ ciągły pasek materiału żeber jest nawinięty spiralnie na rurę.Wiadomo, że rury te dostarczają ciepło równomiernie, co skutkuje zwiększoną wydajnością cieplną.

• Membranowy panel ścienny wody kotłowej: zgrzewa punktowo wiele walcowanych rur żebrowanych w uszczelnioną kombinowaną powierzchnię grzewczą, co poprawia szczelność pieca i zmniejsza przecieki powietrza.
• Rury do ścian wodnych z ćwiekami:zgrzewa kołki o długości od 20 do 25 mm i średnicy od 6 do 12 mm na rurze ściany wodnej, a następnie nakłada ogniotrwały plastik z rudy chromu w celu zmniejszenia absorpcji ciepła przez panel ściany wodnej i zwiększenia temperatury w strefie spalania.Nadaje się do sytuacji, w których trudno jest podpalić paliwo, a także do pieców do spustu żużla.
• Panel ścienny kotła z rurą gładką: składa się z całego rzędu rur stalowych bez szwu, o najprostszej konstrukcji.
• Rury ścienne kotłowe mocowane do ściany: osadzona w wewnętrznej ścianie ściany pieca, jednostronna absorpcja ciepła.
• Dwustronny panel ścienny z podgrzewaną wodą: Zainstalowany w środku duży piec kotłowy, który jest podzielony na dwie części, które są od siebie niezależne, a obie strony są ogrzewane.

Materiały do ​​paneli ściennych wodnych

20 # Stal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Normy
Standard kodu ASME, standard GB

Kontrola jakości
MT, RT, test hydrauliczny

Specyfikacja

Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze.
