Ekonomizer wymiennika ciepła z płaską spiralną rurą ze stali nierdzewnej
Szczegóły produktu
| Rodzaj: | Ekonomizer/wymiennik ciepła | Podanie: | Konstrukcja / budownictwo / przemysł |
|---|---|---|---|
| Wynik: | Gorąca woda / para | Paliwa: | Węgiel; Ropa; Biomasa |
| Materiał: | Stal węglowa, stal stopowa, stal nierdzewna itp. | Standard: | ASME, GB, ISO |
| Podkreślić |
Ekonomizer wymiennika ciepła typu Twist Flat,ekonomizer wymiennika ciepła z rurą spiralną,ekonomizer ze spiralną rurą ze stali nierdzewnej |
||
Opis produktu
Rura spiralna ekonomizera wymiennika ciepła ze skręconą rurą ze stali nierdzewnej
Ekonomizer / wymiennik ciepła Opis
Wymiennik ciepła to urządzenie do przenoszenia części ciepła z płynów gorących na płyny zimne.Wymiennik ciepła odgrywa ważną rolę w produkcji chemicznej, naftowej, energetycznej, spożywczej i wielu innych produkcjach przemysłowych.Wymiennik ciepła jest szeroko stosowany w produkcji chemicznej, jako grzejnik, chłodnica, skraplacz, parownik i reboiler itp.

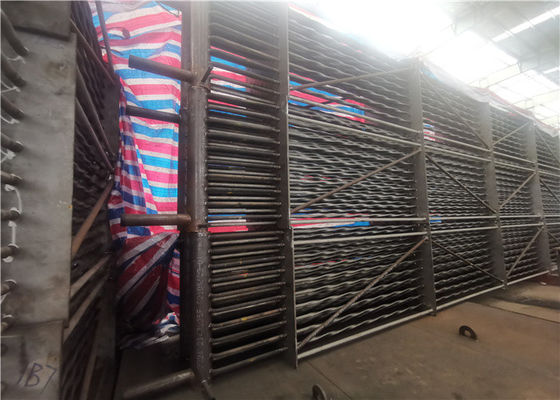

Wiązka rur wymiennika ciepła składa się z wielu skręconych płaskich rur, a wiele stalowych obręczy jest umieszczonych na zewnątrz wiązki rur w celu zwiększenia sztywności wiązki rur.Dzięki specjalnej konstrukcji rury płyn wewnątrz i na zewnątrz rury przepływa spiralnie, a wymiana ciepła płynu po obu stronach jest jednocześnie wzmocniona.Specjalna konstrukcja dławika na zewnątrz wiązki rur eliminuje zjawisko krótkiego przepływu nośnika ciepła pomiędzy wiązką rur a wnętrzem płaszcza.Ten wymiennik ciepła bez przegrody obniża koszty, zmniejsza skalowanie i wibracje, co jest szczególnie wygodne w przypadku istniejącej transformacji wymiennika ciepła płaszczowo-rurowego, w szerokim zakresie zastosowań w przemyśle chemicznym, petrochemicznym i innych.
Proces produkcji spiralnej płaskiej rury obejmuje „spłaszczanie” i „skręcanie na gorąco”. Ulepszony wymiennik ciepła z rurą skrętną jest tak prosty, jak tradycyjny wymiennik ciepła z płaszczem i rurą, ale istnieje wiele ekscytujących postępów.Uzyskał następujące korzyści techniczne i ekonomiczne: lepsze przenoszenie ciepła, zmniejszone tworzenie się kamienia, prawdziwy przeciwprąd, obniżony koszt, brak wibracji, oszczędność miejsca, brak przegrody.
Dzięki unikalnej konstrukcji rury, rura i płaszcz są jednocześnie w ruchu spiralnym, co sprzyja powstawaniu stopnia turbulencji. Całkowity współczynnik przenikania ciepła wymiennika ciepła jest o 40% wyższy niż w przypadku konwencjonalnego wymiennika ciepła, podczas gdy spadek ciśnienia jest prawie taki sam. Podczas montażu wymiennika ciepła można również zastosować spiralną płaską rurę i gładką rurę. Wymiennik ciepła jest produkowany w ścisłej zgodności ze standardami ASME. W przypadku stosowania płaszczowych i rurowych wymienników ciepła oraz konwencjonalnych urządzeń, takich jak wymienniki ciepła można wymienić. Może uzyskać najlepszą wartość wspólnego wymiennika ciepła płaszczowo-rurowego oraz płytowego i ramowego sprzętu do wymiany ciepła i ma szerokie perspektywy zastosowania w przemyśle chemicznym i petrochemicznym.
Specyfikacje
| Opis | Podgrzewacz |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22 itp. |
| Norma materiałowa | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowywanie |
| Waga |
Min: 10 ton Maks.: 100 ton |
| Proces wytapiania: | EF+LF + VD |
| Proces | Materiał → Wlewek → Walcowanie na gorąco / na zimno → Obróbka cieplna (Normalizacja + odpuszczanie) → Kontrola → obróbka zgrubna → UT → 2. Obróbka cieplna → obróbka wykańczająca → Kontrola |
Podanie
Podczas pracy kotła w typowych zastosowaniach komercyjnych i przemysłowych około 10-20% wartości opałowej paliwa jest wydalane wraz z gazami kominowymi do atmosfery.Ekonomizery kominowe są zaprojektowane tak, aby odzyskiwać znaczne ilości strat energii z tego gazu kominowego, co znacznie poprawia sprawność systemu kotłowego.Przy wyborze ekonomizera należy wziąć pod uwagę kilka kwestii:
• Spadek ciśnienia po stronie gazu.Dodane przeciwciśnienie na kominie kotła wpływa na przepustowość wentylatora powietrza do spalania.Ekonomizer i wentylatory powietrza do spalania muszą być odpowiednio zwymiarowane, aby zapewnić odpowiednią pracę i wydajność systemu.
• Temperatura wody zasilającej.Woda zasilająca ekonomizer musi być odpowietrzona, a nastawa temperatury minimalnie 220oF, aby zapobiec korozji rury.
• Spadek ciśnienia po stronie wody.Pompy wody zasilającej muszą być zwymiarowane, aby dostosować się do spadku ciśnienia w ekonomizerze.Dodatkowo wymagany jest system ciągłej modulacji wody zasilającej, aby zapewnić odpowiednie natężenia przepływu przez ekonomizer.
