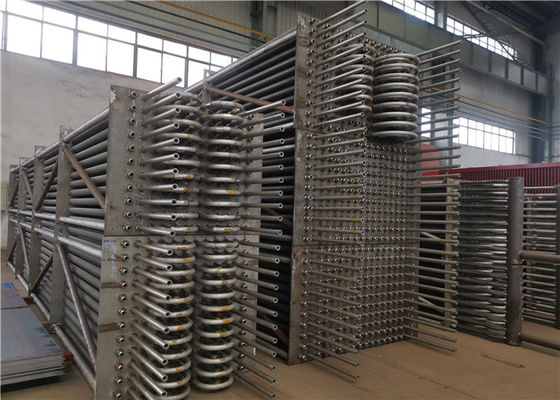

EN10228 Poziomy ekonomizer elektrowni z rurą sprial Fin

Pionowy ekonomizer rurki sprial Fin w elektrowni zmniejsza naprężenie termiczne

Opis ekonomizera

Ekonomizer to urządzenie instalowane w dolnej części czopuchu kotła, służące do utylizacji ciepła odpadowego spalin, podgrzewające wodę zasilającą kocioł do powierzchni grzewczej wody nasyconej pod ciśnieniem walczaka, ponieważ pochłania ciepło o wysokiej temperaturze spalin, obniża temperaturę spalin, oszczędza energię i poprawia wydajność, dlatego nazywany jest ekonomizerem.

Ekonomizer rurowy nie jest ograniczony ciśnieniem i może być używany jako typ wrzący.Zwykle jest wykonany z rury ze stali węglowej o średnicy zewnętrznej 32 ~ 51 mm.Żebra są dodawane do rurki, aby poprawić przenoszenie ciepła.Ekonomizer rurowy składa się z równoległych zakrzywionych rur (tzw. serpentyn) ułożonych poziomo.

Spiralna rura żebrowana jest formowana przez spawanie stalowej taśmy na gołej rurze wzdłuż spiralnego toru metodą zgrzewania wysokiej częstotliwości.Spiralna rura żebrowana poprzez proces nawijania materiału żeberkowego i zgrzewanie z wysoką częstotliwością, może powodować topienie ciśnieniowe płetwy i rury jako całości, kontaktowy opór cieplny około 0 i może wytrzymać naprzemienne naprężenia termiczne.Brak odkształceń po spawaniu, aby nie osłabić nośności rury podstawy, sprzyja przenoszeniu ciepła z żebra do wewnętrznej ściany rury podstawy. żebrowany) składa się z grupy rur jako powierzchni grzewczej ekonomizera, to znaczy ekonomizera ze spiralnymi żebrami.

Specyfikacje

Podanie

Podczas pracy kotła w typowych zastosowaniach komercyjnych i przemysłowych około 10-20% wartości opałowej paliwa jest wydalane wraz z gazami kominowymi do atmosfery.Ekonomizery kominowe są zaprojektowane tak, aby odzyskiwać znaczne ilości strat energii z tego gazu kominowego, co znacznie poprawia sprawność systemu kotłowego.Przy wyborze ekonomizera należy wziąć pod uwagę kilka kwestii:

• Spadek ciśnienia po stronie gazu.Dodane przeciwciśnienie na kominie kotła wpływa na przepustowość wentylatora powietrza do spalania.Ekonomizer i wentylatory powietrza do spalania muszą być odpowiednio zwymiarowane, aby zapewnić odpowiednią pracę i wydajność systemu.

• Temperatura wody zasilającej.Woda zasilająca ekonomizer musi być odpowietrzona, a nastawa temperatury minimalnie 220oF, aby zapobiec korozji rury.

• Spadek ciśnienia po stronie wody.Pompy wody zasilającej muszą być zwymiarowane, aby dostosować się do spadku ciśnienia w ekonomizerze.Dodatkowo wymagany jest system ciągłej modulacji wody zasilającej, aby zapewnić odpowiednie natężenia przepływu przez ekonomizer.

Warsztat ekonomizera
