Podgrzewacz powietrza w kotle do konserwacji elektrowni Wysoki poziom bezpieczeństwa ze stali węglowej ASME


Ogólne wprowadzenie: podgrzewacz powietrza


Podgrzewacz powietrza lub podgrzewacz kotła jest ważną częścią kotła.Można go podzielić na dwa rodzaje, podgrzewacz powietrza typu rurowego i podgrzewacz powietrza typu pionowego.
Typ rurowy podgrzewacza powietrza, głównie z wykorzystaniem pieców przemysłowych lub kotła odpadowego spalinowego, wchodzi do pieca do podgrzewania powietrza do spalania, co nie tylko poprawia sprawność cieplną pieca i zmniejsza zanieczyszczenie środowiska.

Weźmy jako przykład typ obrotowy, aby zilustrować zasadę działania podgrzewaczy powietrza, podczas pracy powoli obracałby się, a spaliny wchodziłyby po stronie spalin z podgrzewacza powietrza, a następnie byłyby odprowadzane.Ciepło przenoszone przez spaliny zostanie pochłonięte przez żebra chłodzące podgrzewacza powietrza, następnie podgrzewacz powietrza będzie się powoli obracał, żebra chłodzące pracują z boku powietrza, dostarczając ciepło do powietrza, zanim powietrze wejdzie do bojler.

Podgrzewacze powietrza stosowane w kotłach to najczęściej trzy magazyny z systemem sygnalizacji pożaru, systemem regulacji wewnętrznej oraz systemem sterowania z przemiennikiem częstotliwości.Wygodne jest stosowanie podgrzewaczy powietrza o łatwej obsłudze i bezpiecznej pracy, tymczasem może to poprawić wydajność wymiany ciepła systemu kotła, stąd bardzo powszechne jest stosowanie podgrzewaczy powietrza w układzie spalinowym kotła.

Detale

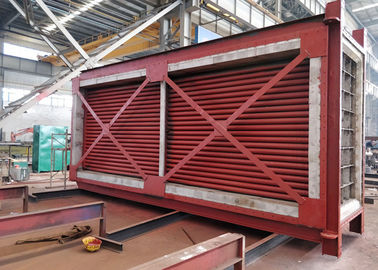

Głównym elementem wymiany ciepła rurowego podgrzewacza powietrza jest cienkościenna rura stalowa.Rurowe podgrzewacze powietrza są w większości sześcienne.Rury stalowe są ułożone pionowo i przesunięte względem siebie.Oba końce są przyspawane do górnego i dolnego dna sitowego. Rurowy podgrzewacz powietrza jest wyposażony w pośrednią dno sitowe w skrzyni rurowej.Spaliny przepływają przez podgrzewacz w górę iw dół rury, podczas gdy powietrze przechodzi przez podgrzewacz poziomo, aby zakończyć wymianę ciepła.

Rurowy podgrzewacz powietrza jest szeroko stosowany w kotłach elektrowni i kotłach przemysłowych ze względu na zalety dobrego uszczelnienia, wysokiej wydajności wymiany ciepła, łatwej produkcji i przetwarzania.Wady rurowego podgrzewacza powietrza to duża objętość, łatwe zapychanie popiołem zawartości rur stalowych, trudne czyszczenie i łatwe zużycie na wlocie spalin.
