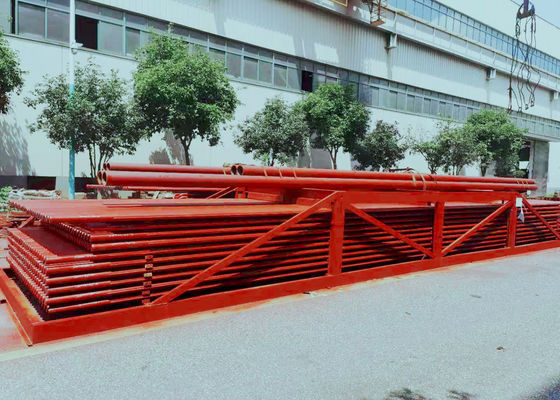

Ściana wodna membrany do spawania łukowego do stosowania młyna cukrowego

Membranowa ściana wodna kotła ze spawaniem łukiem krytym do stosowania w cukrowni i innych kotłach przemysłowych


Wstęp

Ściana wodna membranowa jest hermetyczną konstrukcją składającą się z rur i lameli. Zaletą jest mniejszy wyciek powietrza w piecu;może zastosować ścianę do układania rur, mniejsze obciążenie konstrukcji stalowej i niższy koszt kotła;łatwa w użyciu konstrukcja zawieszenia i poprawa systemu rozszerzalności cieplnej, odpowiednia do zmechanizowanej produkcji na dużą skalę, wysoka szybkość montażu, niska pojemność akumulacji ciepła oraz skrócenie czasu rozruchu i wyłączenia.Wadą jest to, że proces produkcyjny jest złożony.Wodna ściana membranowa jest często stosowana w kotłach o dużej pojemności, wysokotemperaturowych i wysokociśnieniowych.

Zgodnie z innym procesem produkcyjnym, ścianę wodną membrany można podzielić na trzy typy (patrz rys. 1):1.walcowane rury płetwowe są spawane w rzędach, przy mniejszym obciążeniu spawalniczym, ale rury płetwowe są drogie.2. goła rura i płetwa (stal płaska) są spawane w rzędach, co ma niski koszt materiału i może z łatwością spełniać wymagania różnych skoków, ale płaska stal wymaga wysokiej precyzji i sprzętu wykończeniowego. Rurki są formowane przez wypełnienie drutu spawalniczego, najczęściej używanego do małego skoku między rurkami.Odstęp między rurami ściany wodnej membrany jest związany z takimi czynnikami, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1,5.

Materiały do ​​paneli ściennych wodnych
20 # Stal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Normy
Standard kodu ASME, standard GB

Kontrola jakości
MT, RT, test hydrauliczny

Specyfikacja

Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze.

• Membranowy panel ścienny wody kotłowej: zgrzewa punktowo wiele walcowanych rur żebrowanych w uszczelnioną kombinowaną powierzchnię grzewczą, co poprawia szczelność pieca i zmniejsza przecieki powietrza.
• Rury do ścian wodnych z ćwiekami:zgrzewa kołki o długości od 20 do 25 mm i średnicy od 6 do 12 mm na rurze ściany wodnej, a następnie nakłada ogniotrwały plastik z rudy chromu w celu zmniejszenia absorpcji ciepła przez panel ściany wodnej i zwiększenia temperatury w strefie spalania.Nadaje się do sytuacji, w których trudno jest podpalić paliwo, a także do pieców do spustu żużla.
• Panel ścienny kotła z rurą gładką: składa się z całego rzędu rur stalowych bez szwu, o najprostszej konstrukcji.
• Rury ścienne kotłowe mocowane do ściany: osadzona w wewnętrznej ścianie ściany pieca, jednostronna absorpcja ciepła.
• Dwustronny panel ścienny z podgrzewaną wodą: Zainstalowany w środku duży piec kotłowy, który jest podzielony na dwie części, które są od siebie niezależne, a obie strony są ogrzewane.
