Redukcja naprężeń termicznych w pionie z rurą spiralną w elektrowni
Szczegóły produktu
| Rodzaj: | Podgrzewacz | Podanie: | elektrownia / WTE / spalanie odpadów |
|---|---|---|---|
| Wynik: | Gorąca woda / para | Paliwa: | Węgiel; Ropa; Biomasa |
| Materiał: | Stal węglowa | Standard: | ASME i GB |
| Podkreślić |
Pionowy ekonomizer elektrowni Sprial,ekonomizer redukcji naprężeń termicznych,ekonomizer pionowy ASME |
||
Opis produktu

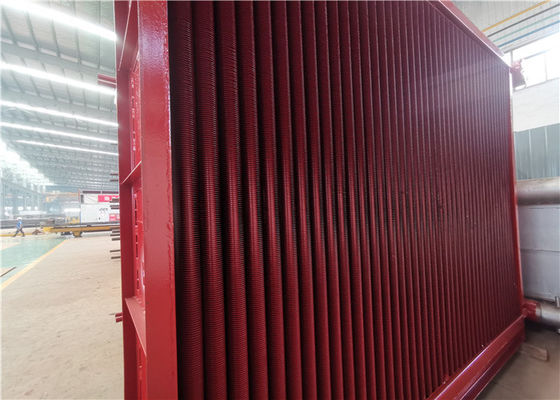

Pionowy ekonomizer rurki sprial Fin w elektrowni zmniejsza naprężenie termiczne
Opis ekonomizera
Spiralna rura żebrowana jest formowana przez spawanie stalowej taśmy na gołej rurze wzdłuż spiralnego toru metodą zgrzewania wysokiej częstotliwości.Spiralna rura żebrowana poprzez proces nawijania materiału żeberkowego i zgrzewanie z wysoką częstotliwością, może powodować topienie ciśnieniowe płetwy i rury jako całości, kontaktowy opór cieplny około 0 i może wytrzymać naprzemienne naprężenia termiczne.Brak odkształceń po spawaniu, aby nie osłabić nośności rury podstawy, sprzyja przenoszeniu ciepła z żebra do wewnętrznej ściany rury podstawy. żebrowany) składa się z grupy rur jako powierzchni grzewczej ekonomizera, to znaczy ekonomizera ze spiralnymi żebrami.
Ekonomizer to urządzenie instalowane w dolnej części czopuchu kotła, służące do utylizacji ciepła odpadowego spalin, podgrzewające wodę zasilającą kocioł do powierzchni grzewczej wody nasyconej pod ciśnieniem walczaka, ponieważ pochłania ciepło o wysokiej temperaturze spalin, obniża temperaturę spalin, oszczędza energię i poprawia wydajność, dlatego nazywany jest ekonomizerem.
Ekonomizery są powszechnie używane jako część wytwornica pary z odzyskiem ciepła (HRSG) w Połączony cyklelektrownia.W HRSG woda przechodzi przez ekonomizer, a następniebojler a potem przegrzewacz.Ekonomizer zapobiega również zalaniu kotła wodą w stanie ciekłym, która jest zbyt zimna do zagotowania, biorąc pod uwagę natężenia przepływu i konstrukcję kotła.
W porównaniu z ekonomizerem z gołą rurą, ekonomizer z rurą użebrowaną w kształcie litery H może powiększyć obszar wymiany ciepła i zmniejszyć liczbę rur.Może również zwiększyć obszar przepływu gazów spalinowych w celu zmniejszenia prędkości przepływu gazów spalinowych i ścierania.
Rura z użebrowaniem H może być wykonana jako rura z podwójnym użebrowaniem H, o wysokiej sztywności, aby pasowała do długiego rzędu rur.
Ekonomizer ze spiralnymi żebrami to nowo zaprojektowany sprzęt do wymiany ciepła, składający się ze spiralnych rurek żebrowych, aby przezwyciężyć poważne ścieranie i krótki czas obsługi.
Funkcjonować
1. Absorbuj ciepło niskotemperaturowych spalin, zmniejszaj temperaturę spalin, zmniejszaj utratę dymu i oszczędzaj paliwo.
2. Ponieważ woda zasilająca jest podgrzewana w ekonomizerze przed wejściem do bębna, absorpcja ciepła wody zasilającej na powierzchni grzewczej jest zmniejszona, a ekonomizer może być użyty do zastąpienia części drogiej wyparnej powierzchni grzewczej.
3. Gdy temperatura wody zasilającej zostanie podniesiona, różnica temperatur ścian zostanie zmniejszona, a naprężenie termiczne zostanie odpowiednio zmniejszone, aby przedłużyć żywotność bębna parowego.
Specyfikacja
| Opis | Ekonomizer kotła |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22 itp. |
| Norma materiałowa | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowywanie |
| Waga |
Min: 10 ton Maks.: 1000 ton |
| Proces wytapiania: | EF+LF + VD |
| Proces | Materiał → Wlewek → Walcowanie na gorąco / na zimno → Obróbka cieplna (Normalizacja + odpuszczanie) → Kontrola → obróbka zgrubna → UT → 2. Obróbka cieplna → obróbka wykańczająca → Kontrola |
| standard UT | ASTM A388 lub EN10228 itp. |
Podanie
Powiązany przemysł: Cpołączony cykl elektrownia, Generator pary z odzyskiem ciepła (HRSG).
Ekonomizery są powszechnie używane jako część wytwornica pary z odzyskiem ciepła (HRSG) w Połączony cyklelektrownia.W HRSG woda przechodzi przez ekonomizer, a następniebojler a potem przegrzewacz.Ekonomizer zapobiega również zalaniu kotła wodą w stanie ciekłym, która jest zbyt zimna do zagotowania, biorąc pod uwagę natężenia przepływu i konstrukcję kotła.
