Ściana kotła parowego ASME 72 ton 20G ze stalową rurą zmniejsza straty ciepła

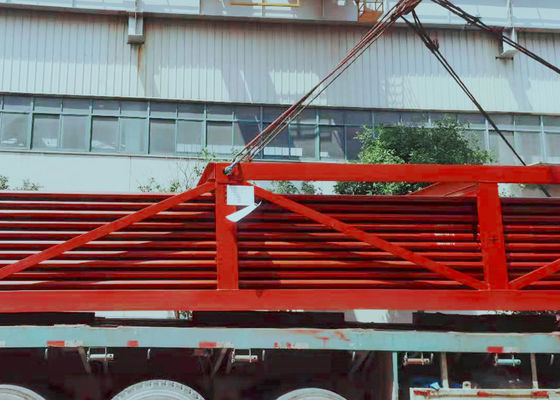

72 tonowy panel ścienny z membraną kotłową wykonany ze stalowej rury 20G do kotła elektrowni

Wstęp

Panele ścienne wodne są stosowane w nowoczesnych kotłach przemysłowych w celu zastąpienia rur wytwarzających parę.Mają za zadanie pochłaniać ciepło promieniujące o wysokiej temperaturze wydzielane przez płomień w komorze paliwowej oraz ograniczać straty ciepła spowodowane hermetyzacją.Produkujemy rury kotłowe z paneli ścian wodnych w różnych kształtach i rozmiarach, aby spełnić wymagania klientów, a wszystkie są przetwarzane za pomocą automatycznych zgrzewarek żeber do rur i dużych giętarek do rur.

Ściany wodne kotła to ściany membranowe, które są wykonane z rur zespawanych ze sobą z lub bez paska metalu pomiędzy nimi.Ściany te tworzą obudowę komory spalania węgla.Rury ze ścianą wodną są również określane jako sekcja parownika;Zawierają wodę głównie w postaci płynnej, która stopniowo odparowuje w miarę unoszenia się w kotle.



• Membranowy panel ścienny wody kotłowej: zgrzewa punktowo wiele walcowanych rur żebrowanych w uszczelnioną kombinowaną powierzchnię grzewczą, co poprawia szczelność pieca i zmniejsza przecieki powietrza.
• Rury do ścian wodnych z ćwiekami:zgrzewa kołki o długości od 20 do 25 mm i średnicy od 6 do 12 mm na rurze ściany wodnej, a następnie nakłada ogniotrwały plastik z rudy chromu w celu zmniejszenia absorpcji ciepła przez panel ściany wodnej i zwiększenia temperatury w strefie spalania.Nadaje się do sytuacji, w których trudno jest podpalić paliwo, a także do pieców do spustu żużla.
• Panel ścienny kotła z rurą gładką: składa się z całego rzędu rur stalowych bez szwu, o najprostszej konstrukcji.
• Rury ścienne kotłowe mocowane do ściany: osadzona w wewnętrznej ścianie ściany pieca, jednostronna absorpcja ciepła.
• Dwustronny panel ścienny z podgrzewaną wodą: Zainstalowany w środku duży piec kotłowy, który jest podzielony na dwie części, które są od siebie niezależne, a obie strony są ogrzewane.
•

Podanie


Specyfikacja

Główną funkcją paneli ściennych wodnych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub przewód kominowy oraz wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżanie temperatury w komorze.
