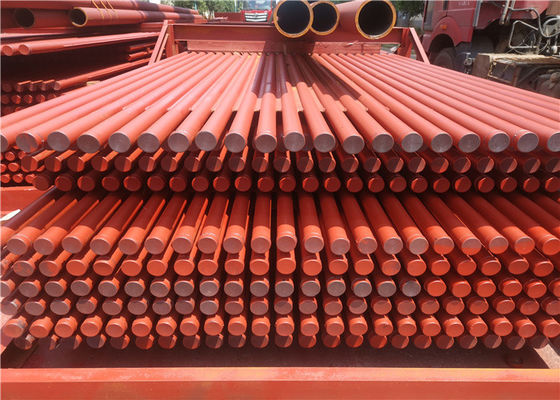

SA192 Ściana membranowa kotła Wysoka wydajność uszczelniania dla elektrowni

Wysoka absorpcja ciepła Rura ścienna z membraną kotła SA192/SA36 ASME Standard

Wprowadzenie do ściany membranowej kotła

Ściany wodne kotła to ściany membranowe, które są wykonane z rur zespawanych ze sobą z lub bez paska metalu pomiędzy nimi.Ściany te tworzą obudowę komory spalania węgla.Rury ze ścianą wodną są również określane jako sekcja parownika;Zawierają wodę głównie w postaci płynnej, która stopniowo odparowuje w miarę unoszenia się w kotle.

1. Ściany membranowe są szeroko stosowane w kotłach dla zakładów użyteczności publicznej/elektrowni jako część wymiany ciepła.

2.Membranowy panele ścienne zostały połączone ze stalowymi rurami i mieszkaniami, aby zapewnić dobre uszczelnienie i znacznie zmniejszyć współczynnik wycieku powietrza z kotła o ujemnym ciśnieniu, poprawić warunki spalania w piecu.

3.Membranowy panele ścienne wodne zwiększają powierzchnię cieplną promieniowania i zmniejszają zużycie stali.

Produkcja

Kocioł HD wykorzystuje technologię spawania łukiem krytym do produkcji ścian wodnych jako wymaganie przyjazne dla środowiska.

Może również zagwarantować dobrą solidną konstrukcję i uszczelnienie.

HDB zapewnia wymianę ścianek wodnych kotłów, otworów palnikowych, otworów rewizyjnych i drzwiczek do kotłów użytkowych i przemysłowych.Niedawno ukończone projekty obejmują wymianę tylnej i bocznej ścianki w ramach całkowitej wymiany nagrzewnicy oraz nabijaną gardziel palnika z rozgałęzionymi rurami przedstawionymi po prawej stronie.Dostępne są również porty inspekcyjne, porty kamer i drzwi dostępowe dowolnej marki.

Funkcje konstrukcji

1. Sprawdź i wyreguluj szerokość, długość, płaskość i przekątną rzędu rur, gdy segmentowy rząd rur jest podnoszony na ramę kombinowaną. Jeśli szerokość rzędu rur jest większa lub mniejsza niż określony rozmiar, płetwę można przyciąć na odpowiednią długość, dopasować do określonego rozmiaru, a następnie ponownie zespawać. Gdy różnica przekątnej rzędu rur przekracza 10 mm, można przyciąć żebra między niektórymi rurami o większym rozmiarze, aby zmniejszyć odległość między rurami, aby wyeliminować różnicę przekątnych, oraz następnie można przyspawać żebra. Gdy nierówności rzędu rur przekracza dopuszczalny zakres, można użyć ramy suwnicy do skorygowania górnego ciśnienia podnośnika.

2. Złącze doczołowe rzędu rur różni się od złącza pojedynczej rury. Złącze spawane pojedynczej rury po spawaniu kurczy się o około 1-2 mm, co nie ma wpływu na inne rury. Ale rząd rur nie jest taki sam, dwie sekcje zgrzewania doczołowego rzędów rur, jeśli z jednej strony na drugą stronę sekwencji spawania, spawanie do końca rury spowodowane deformacją jest bardzo duże. Dlatego przed zgrzewaniem doczołowym luz doczołowy tego zgrzewu złącze powinno być kompleksowo zmierzone i wg klasyfikacji luz doczołowy jest za mały, średni, za duży, jeżeli luz doczołowy jest za duży lub za mały, należy przyjąć metodę cięcia rury, wymienić na rurę umiarkowanie krótką. tym razem, ze względu na skurcz spawów, rura o większej szczelinie stanie się lutowalna.W celu zmniejszenia odkształceń skurczowych spawania rur należy przyjąć metodę symetrii i zgrzewania krzyżowego.

3. Dolna część przedniej i tylnej ściany chłodzenia wodą ma dno paleniska (kubełek zimnego popiołu), a górna część tylnej ściany chłodzenia wodą ma kąt płomienia, dzięki czemu rozmiar elementu jest większy, a jego kształt jest bardziej wyjątkowy , więc trudno kombinować.

4. Kula pojedynczego przejścia tylnej ściany wodnej różni się od innych rur powierzchni grzewczych. Ponieważ tylna ściana wodna w górnym skrzynce zbiorczej ma ognioodporny kąt, liczba ognioodpornych rur gięcia kąta jest taka sama jak z tyłu ściana wodna, w celu zwiększenia sztywności kątownika ognioszczelnego, występuje również znaczna ilość rozstawu rury prostej (większość pieców). W rurze prostej i łączniku między górnym zbiornikiem sojuszniczym znajduje się kryza 5 mm lub dławik Φ 10 mm. W ten sposób większość wygiętej rury czynnika roboczego sprzyja schłodzeniu Kąt płomienia i niewielka część wygiętej rury czynnika roboczego zapewniają, że prosta rura i zakrzywiona rura mają odpowiednią wielkość rozszerzalności, aby zmniejszyć naprężenia wewnętrzne, dzięki czemu wzrasta trudność przejścia przez kulę.
