ASME Przegrzewacz i podgrzewacz parowy opalany węglem ze stali węglowej

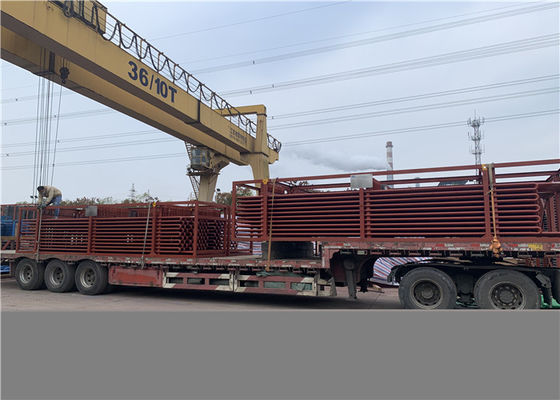

Kocioł parowy opalany węglem i przegrzewacz ze stali węglowej w elektrowni

Opis produktu


Funkcje i charakterystyki przegrzewaczy i przegrzewaczy

funkcje przegrzewaczy i dogrzewaczy:

Przegrzewacze i przegrzewacze są ważnymi częściami powierzchni grzewczych, służącymi do podwyższenia temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie wydajności cyrkulacji cieplnej w elektrowni.

Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura pary przegrzanej jest normalna i mieści się w dopuszczalnym zakresie zmian temperatury.

Z obiegu cieplnego w elektrowni pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna obiegu jest lepsza lub wilgotność pary tylnej turbiny parowej jest zbyt wysoka, wpływając na jej bezpieczeństwo.Podczas gdy temperatura pary z przegrzewacza jest ograniczona przez materiały metalowe, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni, a w celu uniknięcia zawilgocenia parowej łopatki turbiny parowej tył za duży, dlatego zastosowano środkowy system dogrzewania.

Funkcje przegrzewaczy polegają na podgrzaniu spalin z cylindra wysokociśnieniowego turbiny parowej do temperatury podgrzania, która jest zbliżona lub równa temperaturze przegrzania, a następnie przesłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozszerzenia i pracy w celu zwiększenia suchości turbiny parowej tył.Zwykle ciśnienie pary przegrzanej jest jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.

Do tej pory w naszym kraju jednostki o mocy powyżej 125mw stosują jednorazowy system średniego dogrzewania. Podwójne dogrzewanie może ponownie zwiększyć sprawność cieplną obiegu o 2%, ale system jest bardzo skomplikowany, nie jest stosowany dla jednostek krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.

Charakterystyki pracy przegrzewaczy i przegrzewaczy:

Aby poprawić sprawność cieplną, ciśnienie pary przegrzanej zwiększono z nadwysokiego do ciśnienia podkrytycznego i nadkrytycznego.Ale ograniczona wydajnością metalu, temperatura pary przegrzewaczy i przegrzewaczy utrzymuje się w granicach 540-555 stopni.

Ponieważ przepływ przez rury przegrzewaczy i przegrzewaczy jest parą o wysokiej temperaturze, współczynnik przenikania konwekcyjnego wydzielania ciepła ściany rury do pary jest dość mały, a wydajność wymiany ciepła jest słaba, zdolność chłodzenia pary do ściany rury jest niska.Tymczasem, aby zapewnić rozsądną różnicę temperatur wymiany ciepła, zwykle przegrzewacze i dogrzewacze są umieszczane w miejscach, w których temperatura dymu jest wysoka, a ich temperatura pracy ścianek rur jest dość wysoka, przez co środowisko pracy przegrzewaczy i dogrzewaczy jest dość złe.Zwłaszcza przegrzewacze, ponieważ ciśnienie pary podgrzanej jest niskie, a ich zdolność do chłodzenia rur jest gorsza, dlatego też zapewnienie, że metal rury może być bezpieczna podczas długotrwałej pracy, jest ważną kwestią przy projektowaniu i eksploatacji przegrzewaczy i przegrzewaczy.Schemat 4-1 przedstawia górną granicę dopuszczalnych temperatur dla metali nieszlachetnych stosowanych w kotłach.Aby uniknąć stosowania wyższej zawartości stali stopowej, przy projektowaniu przegrzewaczy i przegrzewaczy, stosowane metale rurowe podczas pracy są prawie zbliżone do granicznych temperatur.Tym razem, jeśli nastąpi wzrost temperatury o 10-20 stopni, co również znacznie zmniejsza dopuszczalne naprężenia.Dlatego należy zwrócić uwagę na konstrukcję i działanie przegrzewaczy i dogrzewaczy w poniższych aspektach:

1. aby upewnić się, że temperatura paryrtura stabilna podczas biegania.Zmiana temperatury pary nie powinna przekraczać +5- -10 stopni;

2. Potrzebna jest niezawodna metoda regulacji temperatur dla przegrzewaczy i przegrzewaczy, gdy warunki pracy zmieniają się w pewnym stopniu, aby utrzymać znamionowe temperatury pary.

3. aby zminimalizować odchylenie termiczne między równoległy rury.

Podanie

zastosowanie do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Różnice

Przegrzewacz ma za zadanie podnieść temperaturę pary powyżej jej punktu nasycenia.
Przegrzewacz jest w zasadzie przegrzewaczem, który przegrzewa parę wychodzącą z wysokociśnieniowego stopnia turbiny.Podgrzana para jest następnie przesyłana do niskociśnieniowego stopnia turbiny.Poprzez dogrzewanie pary pomiędzy turbiną wysokociśnieniową i niskociśnieniową możliwe jest zwiększenie sprawności elektrycznej cyklu elektrowni powyżej 40%. Cykl dogrzewania jest stosowany w dużych kotłach energetycznych, ponieważ jest to opłacalne ekonomicznie tylko w większych elektrowniach.

Detale

Wszystkie surowce zostaną w pierwszej kolejności wykonane przy cięciu rurociągów.

Składa się z serii gołego oleju (stal węglowa, stal stopowa lub trwała stal cieplna) oraz głowicy i innych środków pomocniczych.Rury Φ32,38,42 i tak dalej, również na życzenie.

Różnice

Warsztat

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
