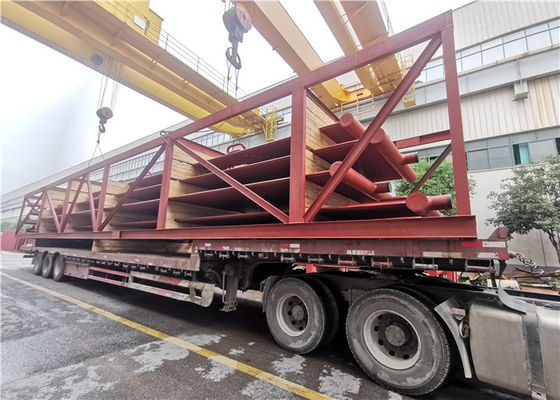

220T / H CFB Ściana membranowa kotła chłodzącego wodę do elektrowni

Standardowa membranowa ściana wodna ASME lub Ce systemu chłodzenia wodnego kotła 220 T / H CFB

Wstęp

HDB zapewnia wymianę paneli ściennych, otworów palnikowych, otworów inspekcyjnych i drzwi do kotłów użytkowych i przemysłowych. Nasza membranowa ściana wodna jest produkowana przy użyciu wysokiej jakości surowca i nowoczesnego sprzętu produkcyjnego w naszej zaawansowanej jednostce produkcyjnej.Oferowany asortyment jest dostępny w różnych rozmiarach, kształtach i specyfikacjach, zgodnie z wymaganiami naszych cenionych klientów.Ponadto są one dostarczane klientom w obiecanym terminie.

Ściany wodne kotła to ściany membranowe wykonane z rur zespawanych ze sobą z lub bez paska metalu pomiędzy nimi.Ściany te tworzą obudowę komory spalania węgla.Rury ze ścianą wodną są również określane jako sekcja parownika;Zawierają wodę głównie w postaci płynnej, która stopniowo odparowuje w miarę unoszenia się w kotle.

Zalety membranowej ściany wodnej

1).Gwarantuje szczelność ściany paleniska i zmniejsza przeciek powietrza z komory spalania.

2).Aby osiągnąć pełne chłodzenie wodą komory spalania i membranowej ściany wodnej osprzętu kotła, korzystne jest zapobieganie koksowaniu pod warunkiem dopalania.

3).Zdolność akumulacji ciepła jest niewielka, nagrzewanie się komory spalania jest szybkie, a także szybkie chłodzenie, co może skrócić czas schładzania rozruchu kotła i wyłączenia paleniska.

4).Dobrze jest zastosować górną podpartą ścianę chłodzoną wodą i może to zmniejszyć obciążenie ramy kotła, co jest korzystne dla zwisu.

Dodatkowy

Podanie

Notatka

Materiał i układ membrany/ściany wodnej:
Piec i dach wykonane są ze ściany wodnej membranowej i zawieszone na konstrukcji stalowej za pomocą górnego wieszaka wiszącego górnego kolektora chłodzącego wodę.Powierzchnia przecięcia paleniska to 3170×5290mm2, a wysokość górnego pieca to 28877mm.Ściana wodna membrany składa się z płaskiej stali spawanej φ60×5 i 6×45.Komora spalania wykonana jest z rury stalowej φ60×4 i przyspawana kołkiem do mocowania materiału ogniotrwałego.Górna część komory spalania łączy się ze ścianą wodną membrany paleniska.Dolna część łączy się z chłodzoną wodą komorą wiatrową i wodnym dystrybutorem powietrza.Chłodząca wodą komora wiatrowa składa się ze stalowej rury φ60 i jest przyspawana za pomocą kołków do mocowania materiału ogniotrwałego.Dystrybutor wody chłodzącej jest spawany z rury stalowej φ60 i płaskownika ze stali 6X45.Małe otwory na stalowym płaskowniku łączą się z nasadką lejka.
Piec dzieli obieg wody lewy, prawy, przedni i tylny.Rura prowadząca pary składa się z rury stalowej φ133 x 5 i φ108 x 4,5.Downcomer składa się z rury stalowej φ108 × 4,5.Zamontuj zawór odsalający pod dolnym kolektorem do okresowego odmulania.
