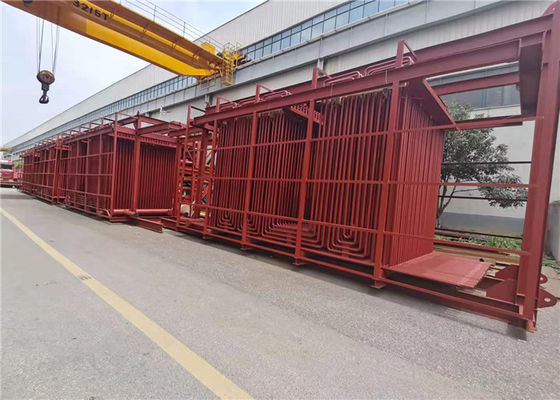

TUV Rekuperacyjny wymiennik ciepła Podgrzewacz powietrza i ekonomizer
Szczegóły produktu
| Materiał: | Stal węglowa | Stosowanie: | Elektrownia / kocioł CFB |
|---|---|---|---|
| Rodzaj: | Naturalne krążenie / Raz na zawsze | Struktura: | Rurka ognia / wody |
| Wynik: | Gorąca woda / para | Paliwo: | Opalany węglem / gazem / olejem, ciepło wody |
| Zasada: | Rekuperacyjny wymiennik ciepła | Wymiary (L * W * H): | Dostosowywanie |
| Podkreślić |
Ekonomizer wymiennika ciepła TUV,ekonomizer rekuperacyjnego wymiennika ciepła,podgrzewacz powietrza TUV i ekonomizer |
||
Opis produktu
Nowy ekonomizer niskotemperaturowy, wysokowydajny i energooszczędny kocioł
Wprowadzenie
Opis ekonomizera spalin:
Obniżenie temperatury spalin ma istotne znaczenie dla oszczędności energii i redukcji emisji.Zainstalowanie ekonomizera spalin o niższej temperaturze na końcu rzeczywistego kanału dymowego kotła zwiększa odzysk spalin, zwiększa moc wytwórczą, zmniejsza zużycie wody przy odsiarczaniu oraz chroni komin.
Pozycja ekonomizera spalin:
(1) Ekonomizer spalin Zainstalowany za łapaczem zanieczyszczeń.
(2) Ekonomizer spalin zainstalowany z przodu łapacza zanieczyszczeń
(3) Łapacz zanieczyszczeń między dwoma ekonomizerami spalin.
Rura żebrowana w kształcie litery H jest również znana jako rurka z płetwami w kształcie litery H, znana również jako rurka z płetwami motylkowymi.Polega na spawaniu symetrycznie dwóch kawałków stali z łukiem pośrodku, tworząc żebra (żebra lub motyle), których przedni kształt przypomina literę „H”, więc nazywa się ją rurą żebrowaną w kształcie litery H.
Dwie płetwy rury płetwowej w kształcie litery H są prostokątne i w przybliżeniu kwadratowe.Długość boku rurki jest około 2 razy większa niż rurki gładkiej.Należy do rozszerzonej powierzchni grzewczej.Rura żebrowana typu H wykorzystuje technologię zgrzewania ognioodpornego.Szybkość wtapiania szwu spawalniczego jest wysoka, a wytrzymałość na rozciąganie spoiny jest duża po spawaniu.
Rura ożebrowana w kształcie litery H może być również wykonana jako rura ożebrowana z podwójną rurą „podwójne H”, która ma dobrą sztywność i może być stosowana w sytuacji, gdy rząd rur jest dłuższy.Ekonomizer użebrowany może być użyty zamiast ekonomizera z rurą gładką.Może skutecznie zwiększyć powierzchnię wymiany ciepła, zwiększyć sekcję przepływu spalin, zmniejszyć prędkość dymu i zmniejszyć zużycie.
Specyfikacje
| Opis | Ekonomizer kotła |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22 itp. |
| Norma materiałowa | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowywanie |
| Waga |
Min: 10 ton Maks.: 1000 ton |
| Proces wytapiania: | EF+LF + VD |
| Proces | Materiał → Wlewek → Walcowanie na gorąco / na zimno → Obróbka cieplna (Normalizacja + odpuszczanie) → Kontrola → obróbka zgrubna → UT → 2. Obróbka cieplna → obróbka wykańczająca → Kontrola |
| standard UT | ASTM A388 lub EN10228 itp. |
Specyfikacja techniczna
Struktura materiału
Składa się z szeregu spiralnych rurek żebrowych, głowic wlotowych i wylotowych, kolanka, ramy i innych elementów pomocniczych.
Układ struktury
W układzie liniowym / naprzemiennym.
Funkcjonować
(1) Ekonomizer jest systemem wytwarzania pary podobnym do kotła.spaliny odprowadzane z cylindra silnika przez zawór wydechowy trafiają do kotła w celu wytworzenia pary poprzez podgrzanie wody.
(2) Po przejściu tego gazu przez ekonomizer, pozostała temperatura spalin jest podgrzewana przez wodę w ekonomizerze.pomaga generować parę, poprawia wydajność i oszczędza zużycie paliwa
(3) Ekonomizer wykorzystuje ciepło odpadowe z wylotu kotła, które w przeciwnym razie zostałoby utracone do atmosfery, do (w większości przypadków) wstępnego podgrzania wody zasilającej kocioł. Poprawia to sprawność kotła i obniża koszty paliwa.
Różnorodność
Ekonomizer kotła użytkowego
| 1 | HDB produkuje ekonomizery do kotłów użytkowych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi do produkcji energii elektrycznej z pary pod wysokim ciśnieniem. |
| 2 | Te ekonomizery są zwykle umieszczone w tylnym przewodzie kotła i ustawione z rurami biegnącymi poziomo. Woda zasilająca kocioł przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (tzw. przeciwprąd). |
| 3 | Zwykle stosuje się gołe rury, aby zminimalizować zanieczyszczenie popiołem, ale niektórzy producenci kotłów OEM projektują swoje ekonomizery z rurami żebrowanymi, spiralnymi lub z długimi żebrami. |
| 4 | HDB może produkować elementy ekonomizera z rurami gołymi, spiralnie żebrowanymi lub z długimi żebrami, a jeśli wolisz, przeprojektuj swoje urządzenie na jeden z innych typów rur.HDB może również wyprodukować zamienne kolektory do wszystkich ekonomizerów kotłów użytkowych. |
Ekonomizer kotła pakietowego
| 1 | HDB posiada unikalne możliwości produkcyjne, z których inżynierowie Optimusa w pełni korzystają przy projektowaniu ekonomizerów i przegrzewaczy instalacji kwasu siarkowego. |
| 2 | Często pozwala to na skonfigurowanie jednostek Optimus pod kątem wyższych sprawności wymiany ciepła, co skutkuje zmniejszonym zapotrzebowaniem na powierzchnię, a w konsekwencji produktem o niższej cenie. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu do żebrowania i gięcia rur, obróbki i wytwarzania głowic, wiercenia ścian sitowych, cięcia i przygotowywania wszystkich materiałów obudowy oraz wykonywania wszystkich części ciśnieniowych i spawów obudowy. |
| 4 | Daje to HDB większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły rekord terminowości dostaw. |
Ekonomizer HRSG
| 1 | Ekonomizery do dzisiejszych modułów HRSG są skonfigurowane z pionowymi rurkami płetwowymi.HDB wyprodukowała cewki ekonomizera dla praktycznie wszystkich firm HRSG OEM i rozumie unikalne cechy każdej z nich. |
| 2 | W wielu przypadkach zakłady użyteczności publicznej chcą zmodernizować swoje ekonomizery ze zwykłej stali węglowej na materiał stopowy, aby zapobiec korozji przyspieszonej przepływem (FAC) wewnątrz kolektorów i zagięć rur. |
| 3 | HDB to kompleksowa firma zajmująca się produkcją ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie części ciśnieniowe i spawanie elementów mocujących, od użebrowania płetw, produkcji głowic i montażu wiązki cewek. |
Kryteria produkcji i akceptacji
| · | JB/T6512 "kocioł z technologią wytwarzania rur z żebrowaniem spiralnym o wysokiej częstotliwości zgrzewania oporowego" |
| · | HG / T3181 "rura spiralna do spawania oporowego o wysokiej częstotliwości" |
| · | JB/T6511 „warunki techniczne badania rur żebrowanych spiralnie”. |
| · | JB1611 "Warunki montażu skrzynki z grzywą rury kotłowej" |
| · | JB/T1612 „warunki dodawania ciśnienia w kotle”. |
| · | JB16I3 „Warunki spawania części ciśnieniowych kotła”. |
*Uwaga: KOCIOŁ HD może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Test
| 1 | Najnowsza giętarka typu „U” służy do precyzyjnego gięcia rur na zimno. |
| 2 | Gięcie wykonuje się dla wszelkiego rodzaju wymienników ciepła, skraplaczy, ekonomizerów, rur kotłowych ze stali nierdzewnej bez szwu oraz spawanych. |
| 3 | Po zginaniu rur w kształcie litery „U” rury poddawane są testom wodnym i odprężane na żądanie. |
| 4 | Przygotowywane są również makiety do określenia ubytku grubości na części zagiętej. |
| 5 | Testy penetracyjne barwnika na części zgiętej są wykonywane w celu wykrycia pęknięć, wad lub wszelkiego rodzaju defektów. |
| 6 | Zapewnione jest specjalne opakowanie, aby zapobiec uszkodzeniom podczas transportu. |
