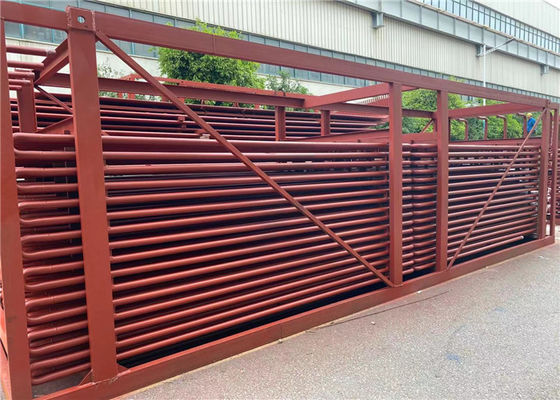

ASME Platen Water Boiler Superheater Coil Anti Corrosion, wysoka temperatura

Standardowe cewki stalowe przegrzewacza płytowego ASME do kotła elektrociepłowni

Przegrzewacz i podgrzewacz, niestandardowy komponent do cewki przegrzewacza kotła

Zadaniem Super nagrzewnicy w elektrociepłowni jest usuwanie ostatnich śladów wilgoci z pary nasyconej wychodzącej z kotła i podwyższanie jej temperatury powyżej temperatury nasycenia zgodnie z wymaganiami na wlocie turbiny parowej.

Typy przegrzewaczy:
1. Przegrzewacz promiennikowy: jest to najwcześniejszy typ przegrzewacza i jest umieszczony nad lub za brzegami opłomek w celu ochrony przed bezpośrednim płomieniem lub ogniem.
Parametry zwiększające konwekcję

za.Zwiększenie przepływu paliwa i powietrza (przepływ spalin)
b.Zwiększenie masowego natężenia przepływu pary

Promieniowanie zależy głównie od temperatury płomienia.wraz ze wzrostem natężenia przepływu pary temperatura na wylocie spada.
Promiennik super grzejnik
Umieszczone są narażone na działanie źródła ciepła, co wymaga poprawy temperatury metalu.

Promiennikowe i konwekcyjne supergrzejniki i dogrzewacze są używane do pary o wysokiej temperaturze.
Wyposażenie dodatkowe wysokotemperaturowego promiennika parowego w kotle

Składa się z rur przypominających wąż (stal węglowa, stal stopowa lub stal żaroodporna itp.) Oraz skrzynek zbierających i innych materiałów pomocniczych.Rury mają generalnie φ32, φ38, φ42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika oddzielnie.

Podgrzewacze
Są rozsądne jak super grzejniki, ale ponieważ ich temperatura wyjściowa jest nieco niższa niż super grzejników, a ich ciśnienie jest o 20% -25% niższe niż super grzejniki, mogą wytrzymać gorsze jakościowo stopy materiałów.

Podanie:
Podgrzewacz pary składa się z gęstych wężownic rurowych i jest umieszczany w kominie w temperaturze 450ºC-1000ºC.
W przypadku mocy kotła w elektrowni powyżej 10 MPa zwykle stosuje się płytę dociskową i przegrzewacz spiralny.

Detale

Przegrzanie podnosi ogólną sprawność, jak również zapobiega zbyt dużej kondensacji w ostatnich stopniach turbiny, co zapobiega erozji łopatek.

Ciepło gazów spalinowych z pieca jest wykorzystywane do usuwania wilgoci z pary i jej przegrzewania.

Super-grzejniki mają zwykle kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między kolektorami.

Ciepło z gorących gazów do pary w podgrzewaczu pomocniczym jest przekazywane w wysokich temperaturach.

Dlatego część pierwotna przegrzewacza jest umieszczona w przeciwprądzie, a sekcja wtórna w przepływie równoległym, aby zmniejszyć naprężenie temperaturowe ściany rury.


Zasada


Zasada działania przegrzewacza jest podobna do parowania rur kotła.

Gorące gazy w wysokiej temperaturze omiatają rury przegrzewacza i podnoszą temperaturę pary, której wielkość zależy od temperatury gazu wylotowego opuszczającego przegrzewacz i prędkości gazu.

używać do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.

Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Kocioł HD to najlepszy w swojej klasie obiekt

Od ponad 30 lat, Hua Dong Boiler konsekwentnie wprowadza innowacje i ulepsza nasze przegrzewacze i podgrzewacze kotłów. Udoskonalenia w zakresie gięcia, spawania i konstrukcji zapewniają, że nasze produkty spełniają zarówno europejskie, jak i amerykańskie standardy, zapewniając możliwość ponownego użycia.
