ASME Pin Boiler Water Wall Panels Energooszczędne wysokie ciśnienie

ASME Standardowa specyfikacja niestandardowa Specyfikacje typu kołkowego Panele ścienne z wodą kotłową Rury ścienne w kotle

Opis produktu

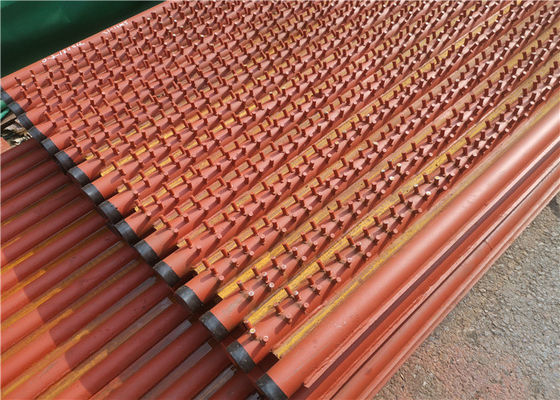

Ściana wodna typu pin

Nazywana jest również ścianą wodną z bagnetem.Wymagane jest spawanie określonej długości okrągłej stali na powierzchni gołej rury i użycie szpilek do solidnego ułożenia powłoki ogniotrwałej na ścianie wodnej w celu utworzenia pasa przeciwpożarowego, jeziorka żużlowego i odcinka topienia żużla do odprowadzania ciekłego żużla pieca i bębna cyklonowego pieca cyklonowego. Ściana wodna rury z gwintem wewnętrznym to rura z pojedynczymi lub wieloma spiralnymi rowkami na wewnętrznej ścianie rury.Rury z gwintem wewnętrznym są stosowane w strefach dużego obciążenia cieplnego kotłów przelotowych, parametrów podkrytycznych i kotłów z wymuszonym obiegiem lub w odcinkach ścian wodnych o wysokim współczynniku parowania.Kiedy płyn roboczy przepływa przez wewnętrzną gwintowaną rurkę, następuje silne zakłócenie, które powoduje ciśnienie wody w mieszaninie pary wodnej na ścianę rury i wypycha pęcherzyki od ściany, aby były przenoszone przez wodę, niszcząc w ten sposób tworzenie się folia parowa, zapobiegająca pogarszaniu się wymiany ciepła wrzenia i obniżająca temperaturę ściany rury panelu ściany wodnej.

Parametr

Zalety membranowej ściany wodnej

1).Zagwarantowanie szczelności ściany paleniska i zmniejszenie wycieku powietrza z komory spalania.

2).Aby uzyskać pełne chłodzenie wodne komory spalania i wodną ścianę membranową osprzętu kotła, korzystne jest zapobieganie koksowaniu pod warunkiem dopalania.

3).Pojemność cieplna jest niewielka, nagrzewanie komory spalania jest szybkie, a chłodzenie również szybkie, co może skrócić czas schładzania startu kotła i wyłączenia paleniska.

4).Dobrze jest zastosować ścianę chłodzoną wodą podpartą od góry i może to zmniejszyć obciążenie ramy kotła, co jest korzystne w przypadku zwisu.

5) W porównaniu z gołymi rurami, membrana wodna poprawia zdolność pochłaniania ciepła przez rury.

6) Fabryczna ściana wodna z membraną bezpośrednio kotła może poprawić stopień wstępnego połączenia części kotła i zmniejszyć obciążenie instalacji.

funkcje

1. Raport z obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach;
2. Raport 100% badań nieniszczących (nieniszczących) blach stalowych, rur i prętów spawalniczych;
3. 100% protokół kontroli rentgenowskiej (szew spawalniczy): w celu zapewnienia jakości całego kotła;
4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo

Kontrola jakości

1. Powierzchnia produkcyjna 200 000 metrów kwadratowych

2. 80 inżynierów

3. 200 kodowanych spawaczy

4. 30 licencjonowanych inspektorów (instruktorzy NDT poziomu III)

5. Licencje klasy A na projektowanie i produkcję kotłów

6. System jakości ISO 9001: 2015

7. Certyfikat ASME dla kotłów energetycznych

8. Autoryzacja pieczęci ASME „S”, „U” i NB

Certyfikaty

Firma Indroduction

Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczny nośnik ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
