| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HD Boiler |
| Orzecznictwo: | ISO9001, SGS,EN, ASME, Grade A |
| Numer modelu: | membranowy panel wodny |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | opakowanie zdatne do żeglugi |
| Czas dostawy: | 40 dni roboczych |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 800ton / miesiąc |
| Rodzaj: | materiał ścienny, Podłogi inżynierskie | Materiał: | drut stalowy / drut nierdzewny |
|---|---|---|---|
| Podanie: | Panel ścienny | Główny materiał: | Twarda pianka poliuretanowa |
| Stosowanie: | ściana zewnętrzna / wewnętrzna | Funkcjonować: | dekoracja ścian i izolacja cieplna, izolacja cieplna |
| High Light: | Standardowa ściana wodna z membraną ASME,ściana wodna z membraną ze stali węglowej,ściana wodna z membraną SGS |
||

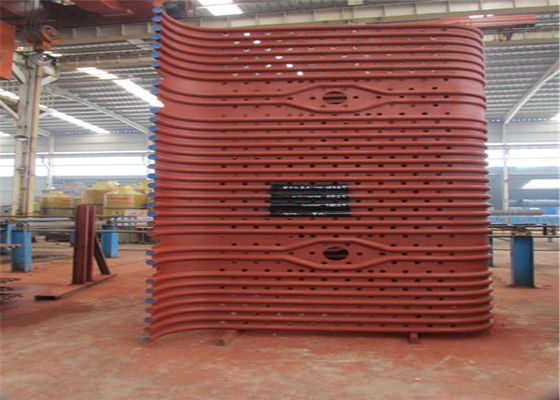

Części zamienne do kotłów ze stali węglowej Panele ścienne wodne Standard ASME
Opis produktu
Pełna nazwa „rura ze ścianą wodną”, dawniej znana jako „ściana wodna”, znana również jako „rura wznosząca”.Zwykle kładzie się go pionowo na wewnętrznej powierzchni ściany pieca, która służy głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i wysokotemperaturowe spaliny w piecu.Jest to nie tylko główny typ nowoczesnej powierzchni grzewczej parowej kotłów, ale także podstawowy element obiegu cyrkulacji wody kotłowej.Pełni funkcję chłodzenia i ochrony ściany pieca, tak się nazywa.
W początkowym projekcie ściany wodnej celem nie jest ogrzewanie, ale schłodzenie pieca, aby nie został uszkodzony przez wysoką temperaturę.Później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastępował walczak jako główną część grzewczą kotła.Powierzchnia grzewcza wyparna położona jest na wewnętrznej ścianie paleniska kotła i składa się z wielu równoległych rur.Zadaniem ściany wodnej jest pochłanianie ciepła promieniowania płomienia o wysokiej temperaturze lub spalin w piecu, wytwarzanie pary lub gorącej wody w rurze, obniżanie temperatury ściany pieca i ochrona ściany pieca.W kotle o dużej pojemności temperatura płomienia w palenisku jest bardzo wysoka, a intensywność promieniowania cieplnego bardzo duża.40-50% lub więcej ciepła w kotle jest pochłaniane przez ścianę wodną.Z wyjątkiem kilku kotłów o małej mocy, ściana wodna jest główną powierzchnią grzewczą parową w nowoczesnych kotłach wodnorurowych.
Przedstawiać
Panele wodne z kołkami zwykle układane pionowo na wewnętrznej ścianie pieca, służą głównie do pochłaniania promieniowania cieplnego emitowanego przez płomień i spaliny wysokotemperaturowe w palenisku. Jest to główny rodzaj parującej powierzchni grzewczej pieca. wszystkie rodzaje nowoczesnych kotłów oraz podstawowy element pętli cyrkulacji wody kotłowej. Ze względu zarówno na chłodzenie, jak i ochronę ściany paleniska, stąd nazwa.
Ściana wodna została pierwotnie zaprojektowana nie do ogrzewania, ale do chłodzenia pieca przed uszkodzeniami spowodowanymi wysoką temperaturą, a później, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastępował walec parowy jako główną część grzewczą kotła.
Wyparna powierzchnia grzewcza, która jest położona na wewnętrznej ścianie komory kotła i składa się z wielu równoległych rur, a zadaniem ściany wodnej jest pochłanianie promieniowania cieplnego z płomienia o wysokiej temperaturze lub spalin w komorze paleniska, wytwarzanie pary lub gorącej wody w rurze i obniż temperaturę ściany pieca, aby zabezpieczyć ścianę pieca W kotle o dużej pojemności temperatura płomienia w piecu jest bardzo wysoka, intensywność promieniowania cieplnego jest bardzo duża. ciepło w kotle jest pochłaniane przez ścianę wodną. Z wyjątkiem kilku kotłów o małej mocy, nowoczesne kotły wodnorurowe przyjmują ścianę chłodzącą wodę jako główną powierzchnię grzewczą parowania.
W zależności od rodzaju konstrukcji wyróżnia się trzy główne typy rur świetlnych, membranowych i kolczastych. Ściana wodna tuby optycznej składa się z całego szeregu stalowych rur bez szwu, które mają najprostszą konstrukcję. Ściana składa się z wielu płetw wodnych zwiniętych w dobre zgrzewanie punktowe rur ze sobą, aby stać się uszczelnioną kompozytową powierzchnią grzewczą, nie tylko może poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także lepiej chronić ścianę pieca , tak, że redukcja wagi ściany pieca, uproszczenie konstrukcji; Ściana wodna z kolczastą rurą jest spawana w ścianie wodnej o dużej długości 20 ~ 25 mm, średnica kołka 6 ~ 12 mm, a następnie nałóż ogniotrwałe tworzywo sztuczne z rudy chromu, aby zmniejszyć ścianka wodna części pochłaniającej ciepło, poprawić temperaturę strefy spalania, nadaje się do spalania paliwa szczególnie trudnych okazji lub jakiegoś ciekłego pieca żużlowego. naciśnij, aby zaaranżować miejsce, dodać rodzaj ściany i leżeć między waII rodzaj (czyli dwustronne ogrzewanie) ściana chłodząca wodą dwa rodzaje, pierwsza osadzona jest w większości w wewnętrznej ścianie paleniska i z jednej strony pochłania ciepło, druga jest najczęściej instalowana pośrodku dużego paleniska kotłowego, całość piec jest podzielony na dwie niezależne części, ogrzewane z obu stron.
Parametr
| Nazwa | Panel wodny z membraną |
| Materiał | Stal węglowa, stop, stal nierdzewna |
| Rozmiar tuby | Φ38 - 76 mm, lub w razie potrzeby |
| Standard | ISO, ASME |
| Model | Nabijane |
| Podanie | Możliwość montażu wokół komory spalania kotła |
funkcje
1. Raport z obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach;
2. Raport 100% badań nieniszczących (nieniszczących) blach stalowych, rur i prętów spawalniczych;
3. 100% protokół kontroli rentgenowskiej (szew spawalniczy): w celu zapewnienia jakości całego kotła;
4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo
Zalety
1. zapewnić szczelność ściany paleniska i zmniejszyć wyciek powietrza w komorze spalania.
2. realizować pełne chłodzenie wodne w komorze spalania, co sprzyja zapobieganiu koksowaniu w warunkach wzmożonego spalania.
3. niska pojemność cieplna, szybkie nagrzewanie i schładzanie komory spalania, co może skrócić czas schładzania kotła podczas rozruchu i zatrzymania.
4. można zastosować ścianę paleniska układającego rury, co znacznie zmniejsza obciążenie ramy kotła i ułatwia podwieszanie.
5.W porównaniu z światłowodem poprawia się zdolność pochłaniania ciepła przez rurę.
6. polepszyć stopień wstępnego montażu elementów kotła, ułatwić i odciążyć instalację.
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
