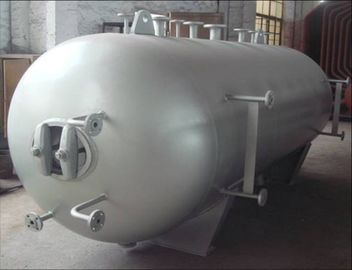

Bęben kotła opalanego węglem ASME ze stali CFB w elektrociepłowni

Opis produktu

Pojęcie bębna odnosi się do spadku lub wzrostu ciśnienia spowodowanego cyrkulacją wody.Można również zrozumieć, że bęben jest zmianą ciśnienia spowodowaną stopieniem gazu i wody.Cząsteczki powietrza i wody w ciśnieniu granicznym zwiększą wzrost ciśnienia gazu, powodując powstanie cząsteczek zbierających ciśnienie, które powstają po osiągnięciu określonej wartości przez wysokie ciśnienie.W przemyśle zbiornik bębnowy jest urządzeniem przemysłowym, które może wytrzymać ciśnienie powietrza i ciśnienie poziomu wody wytwarzane przez bęben.

Walec parowy jest najważniejszym elementem ciśnieniowym w kotłach z naturalną cyrkulacją.Stosowany jest głównie w kotłach podkrytycznych średniego i wysokiego ciśnienia w energetyce.

Bęben to cylindryczny zbiornik ciśnieniowy stosowany w kotłach wodociągowych do oddzielania pary i wody oraz oczyszczania pary, tworzący pętlę cyrkulacji wody i sznurową wodę garnkową.Jego głównym zadaniem jest pobieranie wody z ekonomizera, oddzielanie pary od wody i dostarczanie wody do obiegu cyrkulacyjnego oraz transport pary nasyconej do przegrzewacza.W bębnie znajduje się pewna ilość wody, która ma pewną oszczędność ciepła i materiału.Gdy zmieniają się warunki pracy, prędkość zmiany ciśnienia pary można spowolnić.Gdy dopływ i ładunek wody nie są skoordynowane przez krótki czas, pełni rolę bufora.Bęben jest wyposażony w wewnętrzne urządzenia do oddzielania pary od wody, czyszczenia parą, leków garnkowych i ciągłego odprowadzania ścieków, aby zapewnić jakość pary, jak pokazano na rysunku.

Bęben jest najbardziej zajmującym dużo miejsca i najdroższym grubościennym elementem przenoszącym ciśnienie w kotle.Bęben nie tylko wytrzymuje wysokie ciśnienie wewnętrzne, ale także wytwarza naprężenia termiczne spowodowane wahaniami temperatury ścianek spowodowanymi zmianą warunków pracy.Dlatego warunki pracy są złe, potrzebny jest skuteczny nadzór stanu pracy.

Procedury pracy

1. Mieszanina pary i wody pochodząca ze ściany wodnej wpływa do bębna przez górną rurę wlotową bębna.Wzdłuż wąskiego pierścieniowego przejścia utworzonego przez wewnętrzną ścianę bębna i wkładkę łukową, mieszanina pary wodnej i wody może być równomiernie przenoszona na wewnętrzną ścianę bębna przy odpowiednim natężeniu przepływu, przezwyciężając w ten sposób trudność nadmiernej różnicy temperatur między górna i dolna ściana walczaka podczas rozruchu i postoju kotła oraz umożliwiająca szybszy rozruch.

2. Mieszanka wodno-parowa wchodząca do walczaka wchodzi do separatora cyklonowego parowo-wodnego i wykorzystuje bezwładność zmiany kierunku przepływu do oddzielenia mieszaniny parowo-wodnej, co jest pierwszym oddzieleniem mieszaniny parowo-wodnej.

3. Oddzielona para nadal zawiera dużo wody.Wchodzi do separatora z blachy falistej od góry separatora.Para z kilkoma kroplami wody przepływa przez szczeliny między płytami falistymi, a film wodny tworzy się na metalowej ścianie i spływa w dół.

4. Para po separacji wtórnej jest ostatecznie oczyszczana parą, a separacja grawitacyjna jest przeprowadzana z wykorzystaniem różnicy gęstości wody, która jest trzecią separacją.

5. Po trzech rozdziałach para spełnia normę jakości pary i prowadzi do przegrzewacza płyty dociskowej z przewodu pary nasyconej w górnej części bębna.

Cyrkulacja wody

1. Zwykle w bębnie parowym występuje współistnienie pary i wody.Pod pewnym ciśnieniem zmienia się również temperatura pary wodnej w walczaku (odwołuje się do tabeli charakterystyk rozpuszczania wody, czyli znamionowej temperatury nasycenia przy ciśnieniu znamionowym).Jeśli jest w stanie nasyconym, temperatura wody jest taka sama jak pary.

2. Cyrkulacja wody w bębnie jest konwekcyjnym cyklem cieplnym (z wyjątkiem promieniowania cieplnego z zewnętrznej ściany bębna i bezpośredniego przenoszenia ciepła z czopucha lub ściany zewnętrznej).Ciepło jest wymieniane w procesie przemieszczania się w górę ze względu na niewielki ciężar ciepłej wody.Po osiągnięciu określonej ilości ciepła część wody jest przekształcana w stan gazowy.

Funkcje

Istnieją główne funkcje bębnów parowych, jak poniżej:

1. Jest węzłem łączącym trzy procesy podgrzewania, parowania i przegrzewania czynnika roboczego w celu zapewnienia normalnej cyrkulacji wody w kotłach.

2. Wewnątrz znajduje się separator pary i wody oraz urządzenie do odsalania zapewniające jakość pary kotłowej.

3. Mieć pewną ilość wody, mieć określoną zdolność magazynowania ciepła, ułatwiać zmianę prędkości prężności par.

4. Walec wyposażony jest w manometr, wodowskaz, wypływ wody awaryjnej, zawór bezpieczeństwa i inne wyposażenie zapewniające bezpieczną pracę kotła.
