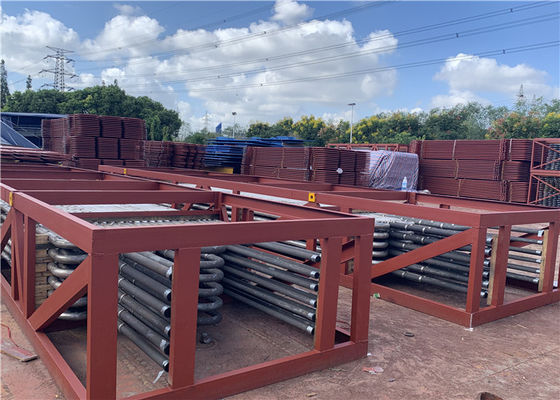

Części zamienne do kotłów wysokociśnieniowych Przegrzewacz promiennikowy ASME

Przegrzewacz i podgrzewacz promiennikowy do części zamiennych kotłów wysokociśnieniowych ASME

Przegrzewacz i podgrzewacz, niestandardowy komponent do kotła

Zaaranżowanie i specyfikacja:
Kocioł ma wysokie i niskie przegrzewacze, kocioł jest umieszczony w kanale spalin za separatorami cyklonowymi, a kocioł LS jest umieszczony w tylnym pionowym szybie.Para nasycona jest wprowadzana do głowic obudowy sufitowej przez osiem rurek łączących parę nasyconą φ108 × 5 na bębnie, a następnie do przegrzewacza o niższej temperaturze przez rury φ 42 × 4,0, po podgrzaniu przez LS przechodzi do schładzacza w celu regulacji temperatury, a następnie przechodzi do HS przez osiem rur 108 × 5 i przesyłany do turbiny parowej przez główny zawór parowy po przejściu do głowicy wylotowej SH.
Przegrzewacz LT przyjmuje układ przeciwprądowy, a przegrzewacz HT znajduje się za układem.Odbieranie i rozprowadzanie pary przyjmuje kierunek szerokości, aby poprawić nierównomierność przepływu pary i zapobiec miejscowemu przegrzaniu wężownic w wyniku odchylenia pary.
Materiał:
W celu zapewnienia bezpieczeństwa pracy przegrzewacz LT wykorzystuje rury stalowe bez szwu SA210 Gr.A1, a przegrzewacz HT wykorzystuje rury stalowe bez szwu SA213 T22 niskostopowe.

Typy przegrzewaczy:
1. Super grzejnik promiennikowy: jest to najwcześniejszy rodzaj super grzejnika i jest umieszczony nad lub za brzegami rur wodnych w celu ochrony przed bezpośrednim działaniem ognia lub ognia.
Parametry zwiększające konwekcję

za.Zwiększenie przepływu paliwa i powietrza (przepływ spalin)
b.Zwiększenie masowego natężenia przepływu pary

Promieniowanie zależy głównie od temperatury płomienia.wraz ze wzrostem natężenia przepływu pary temperatura na wylocie spada.
Promiennik super grzejnik
Umieszczone są narażone na działanie źródła ciepła, co wymaga poprawy temperatury metalu.

Promiennikowe i konwekcyjne supergrzejniki i dogrzewacze są używane do pary o wysokiej temperaturze.
Wyposażenie dodatkowe wysokotemperaturowego promiennika parowego w kotle

Składa się z rur przypominających wąż (stal węglowa, stal stopowa lub stal żaroodporna itp.) Oraz skrzynek zbierających i innych materiałów pomocniczych.Rury mają na ogół φ32, φ38, φ42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika oddzielnie.

Podgrzewacze
Są rozsądne jak super grzejniki, ale ponieważ ich temperatura wyjściowa jest nieco niższa niż super grzejników, a ich ciśnienie jest o 20% -25% niższe niż super grzejniki, mogą wytrzymać gorsze jakościowo stopy materiałów.

Podanie:
Podgrzewacz pary składa się z gęstych wężownic rurowych i jest umieszczany w kominie w temperaturze 450ºC-1000ºC.
W przypadku mocy kotła w elektrowni powyżej 10 MPa zwykle stosuje się płytę dociskową i przegrzewacz spiralny.

Detale

Struktura projektu

1. podgrzewanie pary nasyconej o temperaturze do 900 st. C.

2. wysoka sprawność,> 90%.

3. szybkie ogrzewanie.

4. konstrukcja ze stali nierdzewnej.

5. długa żywotność projektowa, 15 lat.

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Kocioł HD to najlepszy w swojej klasie obiekt

Od ponad 30 lat, Hua Dong Boiler konsekwentnie wprowadza innowacje i ulepsza nasze przegrzewacze i dogrzewacze kotłów. Udoskonalenia w zakresie gięcia, spawania i konstrukcji zapewniają, że nasze produkty spełniają zarówno europejskie, jak i amerykańskie standardy, zapewniając możliwość ponownego użycia.
