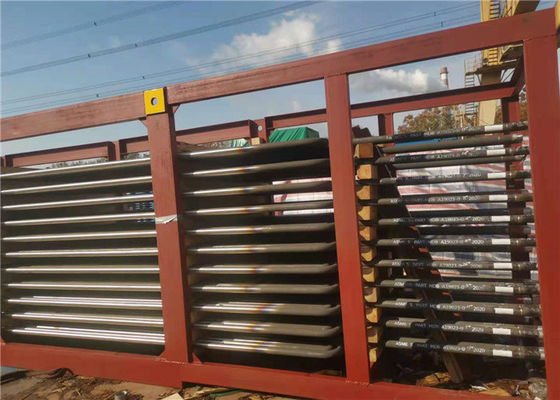

SGS Seamless Steel CFB przegrzewacz kotła i gięcie rur nagrzewnicy

ASME Standardowy stalowy przegrzewacz bez szwu ze stali do kotła CFB

Przegrzewacz pary to wymiennik ciepła typu wężownicowego, który służy do wytwarzania pary przegrzanej lub do konwersji pary mokrej na parę suchą, generowaną przez kocioł.

Różni się od kotła tym, że kocioł wykorzystuje zarówno ciepło jawne, jak i utajone do konwersji wody w parę, podczas gdy przegrzewacz wykorzystuje tylko ciepło jawne do przegrzania pary w celu zwiększenia jej entalpii.

Zalety przegrzewaczy w kotłach

• Wzrost w efektywność z elektrownia parowa
• Zminimalizowana erozja łopatki turbiny
• Mniejsze zużycie pary
• Redukcja strat kondensacyjnych w rury parowe kotła
• Podnosi temperaturę pary nasyconej poprzez usuwanie porwanych cząsteczek wody z turbiny parowe

Rozmieszczenie, specyfikacja i materiał przegrzewacza:

Układ i specyfikacja:

Kocioł posiada przegrzewacze wysoki i dolny, HS umieszczony jest w kanale spalin za separatorami cyklonowymi, a LS umieszczony jest w tylnym szybie pionowym.Para nasycona wprowadzana jest do kolektorów obudowy stropowej ośmioma rurami łączącymi pary nasyconej 108×5 na bębnie, a następnie do przegrzewacza o niższej temperaturze rurami φ42×4,0 po nagrzaniu LS trafia do schładzacza w celu regulacji temperatury, a następnie przechodzi do HS przez osiem rur φ108×5 i przesyła do turbiny parowej przez główny zawór pary po przejściu do kolektora wylotowego SH.

Przegrzewacz LT przyjmuje układ kontranatanta, a przegrzewacz HT jest układem za nim.Odbiór i dystrybucja pary odbywa się w kierunku szerokości, aby poprawić nierównomierność przepływu pary i zapobiec przegrzaniu lokalnych wężownic w wyniku ugięcia pary.

Materiał:
Aby zapewnić bezpieczną pracę, w przegrzewaczu LT zastosowano bezszwowe rury stalowe SA210 Gr.A1, a w przegrzewaczu HT zastosowano niskostopowe rury stalowe bezszwowe SA213 T22.

Parametry techniczne:
