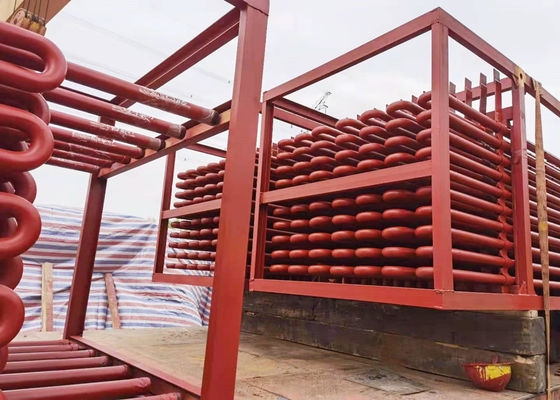

Standardowy przegrzewacz bez szwu ze stali węglowej ASME do kotła CFB

Standardowy przegrzewacz bez szwu ze stali węglowej ASME do kotła CFB

Rozmieszczenie, specyfikacja i materiał przegrzewacza:

Zaaranżowanie i specyfikacja:
Kocioł ma wysokie i niskie przegrzewacze, kocioł jest umieszczony w kanale spalin za separatorami cyklonowymi, a kocioł LS jest umieszczony w tylnym pionowym szybie.Para nasycona jest wprowadzana do głowic obudowy sufitowej przez osiem rurek łączących parę nasyconą φ108 × 5 na bębnie, a następnie do przegrzewacza o niższej temperaturze przez rury φ 42 × 4,0, po podgrzaniu przez LS przechodzi do schładzacza w celu regulacji temperatury, a następnie przechodzi do HS przez osiem rur 108 × 5 i przesyłany do turbiny parowej przez główny zawór parowy po przejściu do głowicy wylotowej SH.
Przegrzewacz LT przyjmuje układ przeciwprądowy, a przegrzewacz HT znajduje się za układem.Odbieranie i rozprowadzanie pary przyjmuje kierunek szerokości, aby poprawić nierównomierność przepływu pary i zapobiec miejscowemu przegrzaniu wężownic w wyniku odchylenia pary.

Materiał:
W celu zapewnienia bezpieczeństwa pracy przegrzewacz LT wykorzystuje rury stalowe bez szwu SA210 Gr.A1, a przegrzewacz HT wykorzystuje rury stalowe bez szwu SA213 T22 niskostopowe.

Parametry techniczne:
