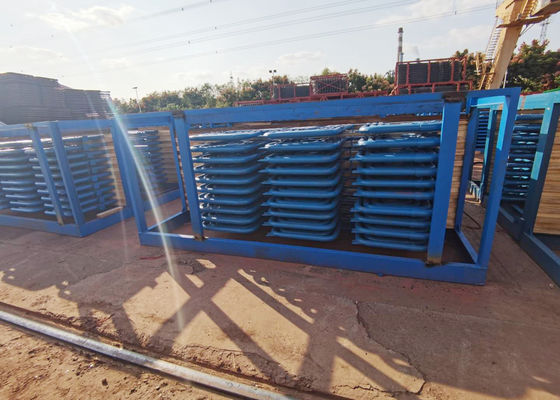

Przegrzewacz kotła niskotemperaturowego ze stali węglowej w standardzie ASME / GB

Niskotemperaturowe wężownice przegrzewacza i nagrzewnicy wtórnej ze stali węglowej do wymiennika ciepła i zbiorników układu kotła

Charakterystyka pracy przegrzewaczy i przegrzewaczy:

Aby poprawić sprawność cieplną, ciśnienie pary przegrzanej zostało podwyższone z nadciśnienia do ciśnienia podkrytycznego i nadkrytycznego.Ale ograniczona wydajnością metalu, temperatura pary przegrzewaczy i dogrzewaczy jest utrzymywana w granicach 540-555 stopni.

Ponieważ przepływ przez rury przegrzewaczy i podgrzewaczy jest parą wysokotemperaturową, współczynnik konwekcyjnego uwalniania ciepła ze ściany rury do pary jest dość mały, a wydajność wymiany ciepła jest słaba, wydajność chłodzenia pary do ściany rury jest niska.Tymczasem, aby zapewnić rozsądną różnicę temperatur wymiany ciepła, zwykle przegrzewacze i dogrzewacze są umieszczane w miejscach, w których temperatura dymu jest wysoka, a temperatura robocza ściany rury jest dość wysoka, przez co środowisko pracy przegrzewaczy i przegrzewaczy jest dość złe.Szczególnie nagrzewnice, ponieważ ciśnienie przegrzanej pary jest niskie, a ich zdolność do chłodzenia rur jest gorsza, dlatego kwestia, czy metal rur może być bezpieczna w dłuższej perspektywie, jest ważną kwestią przy projektowaniu i eksploatacji przegrzewaczy i przegrzewaczy.Diagram 4-1 przedstawia górną granicę dopuszczalnych temperatur dla zwykłego metalu używanego w kotłach.Aby uniknąć stosowania wyższego poziomu stali stopowej, przy projektowaniu przegrzewaczy i nagrzewnic, zastosowane metalowe rury są prawie bliskie limitom temperaturowym podczas pracy.Tym razem, jeśli nastąpi wzrost temperatury o 10-20 stopni, co również znacznie zmniejsza dopuszczalne naprężenia.Dlatego należy zwrócić uwagę na projektowanie i eksploatację przegrzewaczy i dogrzewaczy w poniższych aspektach:

1. aby upewnić się, że temperatura pary jest stabilna podczas pracy.Zmiana temperatury pary nie powinna przekraczać + 5-10 stopni;

2. Potrzebna jest niezawodna metoda regulacji temperatur przegrzewaczy i nagrzewnic wtórnych, gdy warunki pracy zmieniają się do pewnego stopnia, aby utrzymać znamionowe temperatury pary.

3. zminimalizować odchylenie termiczne między równoległymi rurami.

Para wlotowa do nagrzewnic jest parą wylotową cylindra wysokociśnieniowego turbiny parowej, jej ciśnienie wynosi około 20% ciśnienia pary głównej, której temperatura jest nieco wyższa od temperatury zasolonej, a tym samym zwiększa zarówno zużycie pary, jak i ciepła.Np. Opór układu dogrzewania zwiększa się o 1kg / cm2, zużycie pary przez turbinę parową zwiększa się o 0,3%.Aby zmniejszyć opór przepływu pary w podgrzewaczach i poprawić sprawność systemu cieplnego, podgrzewacze zwykle stosują małe masowe natężenie przepływu, ale w międzyczasie pogarszają się warunki chłodzenia ścian rur nagrzewnic.Dlatego projekt układu dogrzewającego wymaga prostego zmniejszenia oporów przepływu.

Ciśnienie przegrzanej pary jest niskie, a jej temperatura wysoka, a objętość właściwa duża.Jego masowe natężenie przepływu jest mniejsze w porównaniu z przegrzaną parą, a jego objętościowe natężenie przepływu jest znacznie większe niż w przypadku pary przegrzanej (około 4-5 razy).Dlatego, aby nie upewnić się, że natężenie przepływu pary jest zbyt szybkie, a opory przepływu zbyt duże, konieczne jest zwiększenie przekroju poprzecznego kanału przepływu pary.Dlatego w środkowym kotle dogrzewającym powierzchnia przepływu przez dogrzewacze jest zawsze większa niż w przegrzewaczach.W przypadku dogrzewaczy konwekcyjnych zwykle w ich konstrukcji stosuje się rury o większych średnicach i wiązkę rur surpentyny z większą liczbą rur równoległych.

Ponieważ ciśnienie pary przegrzanej jest niskie, współczynnik ciepła mały, jest bardzo wrażliwy na odchylenia termiczne.Innymi słowy, przy tych samych warunkach odchylenia termicznego różnica temperatur na wylocie pary przegrzanej jest większa niż pary przegrzanej.

Na temperaturę pary na wylocie pary przegrzanej ma wpływ temperatura pary na wlocie.Do agregatu w warunkach pracy stałociśnieniowej temperatura spalin cylindra wysokiego ciśnienia turbiny parowej obniża się wraz ze spadkiem obciążenia.W tym czasie ze względu na niską temperaturę pary na wlocie do nagrzewnic, powoduje to odpowiednie obniżenie temperatury pary na wylocie.W przypadku przegrzewaczy konwekcyjnych ich charakterystyka temperatury pary konwekcyjnej jest bardziej znacząca, a ich parametry regulacji temperatury pary są większe niż w przypadku przegrzewaczy.

Po uruchomieniu kotła, zatrzymaniu pieca lub zamknięciu drzwiczek bezpieczeństwa w podgrzewaczach nie ma przepływu pary lub jest niewielki przepływ, które mogą spowodować spalenie nagrzewnic.Dlatego konieczne jest zainstalowanie układu obejściowego wysokiego i niskiego ciśnienia między nagrzewnicami wtórnymi i przegrzewaczami, a następnie, gdy kotły włączają się lub wyłączają lub turbina parowa zrzuca swoje obciążenie, podgrzewacze mogą uzyskać wystarczającą ilość pary chłodzącej z urządzenia obejściowego.
