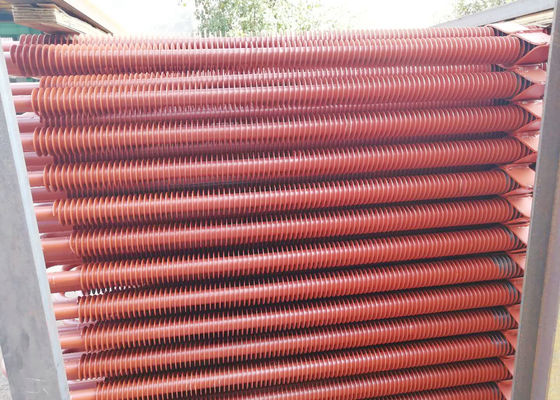

Rura żebrowana spiralnie ze stali węglowej jako wymiennik ciepła do systemów kotłów

Spiralny wymiennik ciepła ze stali węglowej w odzysku ciepła z ekomizera kotła

Ogólne wprowadzenie

Spiralne rury żebrowane są szeroko stosowane w odzyskiwaniu ciepła z ekonomizera kotła, podgrzewacza powietrza i kotła odzysknicowego, a także w urządzeniach do wymiany ciepła w przemyśle chemicznym, zbiornikach ciśnieniowych i innych dziedzinach.Wydajność jednostek stosowanych w kotłach również wzrosła z małych do dużych, a ich zastosowania rosną z dnia na dzień.Obecnie wielu profesjonalnych producentów w Chinach może produkować zgrzewanie oporowe wysokiej częstotliwości, lutowanie spiralnych rur żebrowanych, a sprzęt produkcyjny i technologia rur żebrowanych zostały opracowane, zaprojektowane i wyprodukowane od importu, trawienia i absorpcji po samorozwój.Jakość osiągnęła wymagania zaawansowanych standardów zagranicznych.

Zalety stosowania rur żebrowanych:

1. powierzchnia wymiany ciepła jest zwiększona w efektywnej przestrzeni, aby poprawić efekt wymiany ciepła.

2. Zmniejszyć zajmowaną przestrzeń powierzchni wymiany ciepła i zmniejszyć jej objętość, szczególnie w przypadku kotłów szybko ładujących się.

3. Zmniejszyć koszt wyposażenia i poprawić bezpieczeństwo sprzętu.

4. Ze względu na zmniejszenie spadku ciśnienia po stronie wody obniża się koszt eksploatacji.

5. Sztywność rur żebrowanych jest zwiększona, a odporność sejsmiczna rury jest poprawiona.

Metoda wytwarzania

Rury żebrowane spiralnie mogą być wytwarzane na różne sposoby.Obecnie istnieje kilka głównych metod produkcji rur żebrowanych stosowanych w wymiennikach ciepła, takich jak kotły i zbiorniki ciśnieniowe.

Spiralna rura żebrowana do spawania oporowego o wysokiej częstotliwości

Spiralna rura żebrowana do spawania oporowego o wysokiej częstotliwości jest rodzajem prądu o wysokiej częstotliwości importowanego do spawanych części.Wykorzystując ciepło rezystancyjne generowane przez prąd przez powierzchnię styku złączy spawanych i obszary przyległe, spawana powierzchnia styku może osiągnąć stan plastyczny topienia lub półtopienia, a następnie do zgrzewanej powierzchni styku przykładany jest odpowiedni nacisk, aby zakończyć prace spawalnicze rur żebrowanych.

Rura żebrowana spiralnie lutowana

Rura z żebrowaniem spiralnym do lutowania jest rodzajem spoiwa metalowego o temperaturze topnienia niższej niż temperatura topnienia spawanej części, a następnie podgrzewającej temperaturę lutowania.Gdy część spawana nie topi się, lut topi się dobrze zwilżony i lutuje się oraz tworzy złącze lutownicze w zależności od rozszerzania i rozproszenia punktu styku spawanej części, kończąc w ten sposób spawanie spiralnej rury żebrowanej.

Integralna rura żebrowana spiralnie

Integralna spiralna rura żebrowana jest formowana przez wytłaczanie i wiązanie grubościennej rury (rury kęsowej) w warunkach ciągłego ogrzewania średniej częstotliwości.Jest znana jako najnowsza metoda produkcji rur żebrowanych na rynku krajowym.Został opracowany przez firmę krajową, a zbadana i opracowana integralna rura żebrowana, a także wyprodukowany przez siebie sprzęt do produkcji zintegrowanej rury żebrowanej zostały opatentowane.

Żywotność

Zgrzewanie oporowe wysokiej częstotliwości spiralnej rury ożebrowanej polega na wywieraniu nacisku podczas topienia na styku dwóch metalowych powierzchni.Szybkość spawania jest lepsza.Odporność na korozję spawanego metalu jest ponad dwukrotnie większa niż w przypadku lutowania twardego, a żywotność rur żebrowanych można znacznie poprawić.Jednak z powodu niewłaściwego spawania, długotrwałe użytkowanie jest podatne na pękanie spawów, co powoduje odłączanie lamel i rur, wpływając w ten sposób na ich efektywność wymiany ciepła, dlatego rury żebrowane wymagają wymiany.

Rury ze zintegrowanymi żebrami spiralnymi nie mają problemu ze spawaniem żeber, więc nie ma potrzeby martwić się o korozję i pękanie żeber, dzięki czemu efektywność wymiany ciepła nie zostanie zmniejszona.Ponadto, ponieważ zwiększa się twardość powierzchni integralnej rury żebrowanej spiralnie, zwiększa się odporność rury żebrowanej na zużycie, a charakterystyka struktury korzeni żeberek jest wygodna do przenoszenia ciepła, żywotność integralnych rur żebrowanych spiralnie jest równa trwałości surowiec rur żebrowanych, co najmniej 2-3 razy więcej niż w przypadku zgrzewania oporowego wysokiej częstotliwości i lutowania twardego rur spiralnych żebrowanych.

Ekonomiczna wydajność

Rury z żebrami spiralnymi do lutowania twardego wymagają trzeciego rodzaju spoiwa do lutowania twardego.Podczas lutowania żebra muszą być nawijane na zimno, spryskiwane lutem, spiekane i inne główne procesy, więc koszt produkcji jest wysoki.Spiralne rury żebrowane do spawania oporowego o wysokiej częstotliwości nie wymagają trzeciego materiału.Płetwa jest formowana przez jednorazowe spawanie, więc koszt jest stosunkowo niski.Koniec uzwojenia i koniec końcówki zgrzewania rezystancyjnego wysokiej częstotliwości i lutowania spiralnych rur żebrowanych powinny być mocowane metodą spawania ręcznego, a następnie dobre do produkcji spawalniczej.

Integralne rury żebrowane sprial są wykonane z grubościennych rur metodą wytłaczania i walcowania bez potrzeby stosowania drugiego materiału.Eliminuje nawijanie i spawanie żeber spawalniczych o wysokiej częstotliwości oraz wysoką wydajność produkcji i niskie koszty.Ponadto, ponieważ nasadka żebra integralnej rury żebrowanej spiralnie jest małym płynnym przejściem R, jest wygodna do wymiany ciepła.
