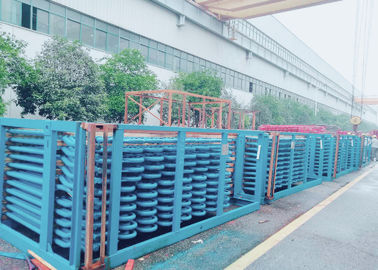

ASME Standardowa cewka rurowa przegrzewacza kotła ze stali węglowej do kotłów

Wężownica rurowa przegrzewacza ze stali węglowej do wymiennika ciepła układu kotła w elektrowni

Detale

W przypadku kotłów w dużych elektrowniach przegrzewacze i dogrzewacze są niezbędnymi częściami, w dużym stopniu wpłynęły na bezpieczeństwo i ekonomiczność kotłów.Przegrzewacze to powierzchnie grzewcze, które podgrzewają główną parę od temperatury zasadzonej do znamionowej temperatury przegrzania, a przegrzewacze to powierzchnie grzewcze, które ogrzewają wydech z cylindra wysokociśnieniowego turbiny parowej do określonej temperatury. zmieniają się gatunki węgla, należy je tak wyregulować, aby temperatura wylotowa była na znamionowym poziomie -10- + 5 stopni.

W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze mają duży udział w całkowitej powierzchni grzewczej, należy je umieszczać w miejscach, w których występuje dym o wyższej temperaturze.Dla poprawienia sprawności cyrkulacji cieplnej w elektrowniach konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej lub wilgotność wielostopniowego spustu turbiny parowej będzie zbyt wysoka, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i dogrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścian rur przegrzewaczy i dogrzewaczy są wysokie.

Charakterystyka pracy przegrzewaczy i przegrzewaczy:

Aby poprawić sprawność cieplną, ciśnienie pary przegrzanej zostało podwyższone z nadciśnienia do ciśnienia podkrytycznego i nadkrytycznego.Ale ograniczona wydajnością metalu, temperatura pary przegrzewaczy i dogrzewaczy jest utrzymywana w granicach 540-555 stopni.

Ponieważ przepływ przez rury przegrzewaczy i podgrzewaczy jest parą wysokotemperaturową, współczynnik konwekcyjnego uwalniania ciepła ze ściany rury do pary jest dość mały, a wydajność wymiany ciepła jest słaba, wydajność chłodzenia pary do ściany rury jest niska.Tymczasem, aby zapewnić rozsądną różnicę temperatur wymiany ciepła, zwykle przegrzewacze i dogrzewacze są umieszczane w miejscach, w których temperatura dymu jest wysoka, a temperatura robocza ściany rury jest dość wysoka, przez co środowisko pracy przegrzewaczy i przegrzewaczy jest dość złe.Szczególnie nagrzewnice, ponieważ ciśnienie przegrzanej pary jest niskie, a ich zdolność do chłodzenia rur jest gorsza, dlatego kwestia, czy metal rur może być bezpieczna w dłuższej perspektywie, jest ważną kwestią przy projektowaniu i eksploatacji przegrzewaczy i przegrzewaczy.Diagram 4-1 przedstawia górną granicę dopuszczalnych temperatur dla zwykłego metalu używanego w kotłach.Aby uniknąć stosowania wyższego poziomu stali stopowej, przy projektowaniu przegrzewaczy i nagrzewnic, zastosowane metalowe rury są prawie bliskie limitom temperaturowym podczas pracy.Tym razem, jeśli nastąpi wzrost temperatury o 10-20 stopni, co również znacznie zmniejsza dopuszczalne naprężenia.Dlatego należy zwrócić uwagę na projektowanie i eksploatację przegrzewaczy i dogrzewaczy w poniższych aspektach:

1. aby upewnić się, że temperatura pary jest stabilna podczas pracy.Zmiana temperatury pary nie powinna przekraczać + 5-10 stopni;

2. Potrzebna jest niezawodna metoda regulacji temperatur przegrzewaczy i nagrzewnic wtórnych, gdy warunki pracy zmieniają się do pewnego stopnia, aby utrzymać znamionowe temperatury pary.

3. zminimalizować odchylenie termiczne między równoległymi rurami.
