Wymiennik ciepła kotła, Ekonomizer z rurą spiralną kotła, Moduł ekonomizera w standardzie ASME
Szczegóły produktu
| Model: | Część kotła | Nazwa produktu: | Moduł ekonomizera z żeberkami spiralnymi |
|---|---|---|---|
| Obróbka powierzchniowa: | Namalowany | Stan: | Nowy |
| Zakres zastosowań: | Elektrownia przemysłowa | Port: | Szanghaj |
| Podkreślić |
Ekonomizer z żeberkami spiralnymi kotła,Moduł ekonomizera z rurką spiralną,Ekonomizer kotła malowany |
||
Opis produktu

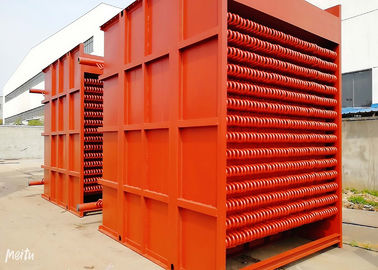

Wymiennik ciepła kotła, Ekonomizer z rurą spiralną kotła, Moduł ekonomizera
Ekonomizer ze spiralnej rury żebrowanej
Ekonomizer może być zainstalowany z tyłu rury wydechowej w celu odzyskania ciepła spalin, zwiększenia produkcji energii elektrycznej, zmniejszenia zużycia węgla. Ekonomizer spiralnej rury żebrowanej to nowe i wydajne urządzenie do wymiany ciepła, które jest dobrym rozwiązaniem dla świetlówki ekonomizer ze względu na mocno zużyty, krótką żywotność i inne wady.
Zasady działania
Ekonomizer kotła to rodzaj wymiennika ciepła do podgrzewania wody zasilającej za pomocą ciepła spalin.Gazy spalinowe wychodzące z rury na zewnątrz są płukane w górę iw dół z przepływem krzyżowym wiązki rur, przekazując ciepło do ściany rury.Woda przepływa od dołu do góry i odprowadza ciepło ze ściany rury, a jej temperatura rośnie.W ten sposób nie tylko przeciwprądowe przenoszenie ciepła zmniejsza zużycie metalu, ale jest również dobre dla przepływu i odprowadzania wody / pary, a także zmniejsza korozję.Co więcej, w ten sposób dobrze sprawdza się przy odkurzaniu.
Funkcje
Podstawą stosowania ekonomizerów jest ogrzewanie wody zasilającej za pomocą ciepła odprowadzanego ze spalin, aby obniżyć temperaturę spalin i zwiększyć wydajność kotła, oszczędzając zużycie paliwa, tak nazywa się ekonomizer.W przypadku stosowania ekonomizerów kotła woda zasilająca jest tu już podgrzewana przed wejściem na powierzchnię grzewczą wyparną, dzięki czemu ciepło jest odprowadzane na powierzchni grzewczej wyparnej, jak również na powierzchni grzewczej.Ekonomizery kotłów są umieszczone w przeciwprądzie.Średnia temperatura płynu roboczego jest niższa niż temperatura wody nasyconej i należy zastosować obowiązkowy przepływ, aby stworzyć warunki do zastosowania rur cienkościennych i rur o małej średnicy.Cała konstrukcja jest również bardzo szczelna.Zatem różnica temperatur wymiany ciepła i współczynnik przenikania ciepła są wyższe niż w przypadku wiązki rur konwekcyjno-parowych, która ma ten sam zakres temperatur dymu.Ekonomizery kotłów zastępujące wiązki rur wyparnych konwekcyjnych mogą znacznie zmniejszyć zużycie metalu.Co więcej, podgrzana woda zasilająca dociera do walczaka, w ten sposób może zmniejszyć różnicę temperatur między wodą a ścianą walczaka, a ostatecznie zmniejszyć naprężenie termiczne walczaka.Z powyższych powodów obecnie ekonomizery są kluczowymi częściami kotłów.Możemy więc podsumować funkcje ekonomizerów jak poniżej:
1. oszczędność paliwa: ekonomizery są umieszczone w tylnej części kotłów.W ten sposób można obniżyć temperaturę dymu i gazów, a tym samym oszczędzić paliwo.
2. polepszyć warunki pracy bębnów parowych: ze względu na ekonomizery temperatura wody zasilającej wzrasta na wejściu do walczaka.Zmniejsza różnicę temperatur pomiędzy wodą zasilającą a ścianą walczaka oraz naprężenia termiczne walczaka, dzięki czemu poprawia warunki pracy walczaków i zwiększa ich żywotność.
3. obniżyć koszty produkcji kotła: woda zasilająca jest podgrzewana w ekonomizerach kotła.Zastosowanie części zamiennych do niskich temperatur jako ekonomizerów kotłów w celu zastąpienia niektórych drogich paneli ściennych do wody o wysokiej temperaturze zmniejsza koszty produkcji kotłów.
Charakterystyka
za)Zakres wymiarowy
| Średnica | 6 - 102 mm (0,24 - 4,02 cala) |
| grubość ściany | 0,3 - 9 mm (0,01 - 0,33 cala) |
| Długość | do 25 000 mm (984 cala) |
b)Warunki wyżarzania
• Ciężko
• Wyżarzone zgodnie z normami (miękkie, półtwarde, puste itp.)
• Według specyfikacji klienta
Cel, powód
Stosowanie ekonomizera nie tylko zapobiega utracie ciepła - może również przedłużyć żywotność kotła.Naprężenia wynikające ze stosowania wody uzupełniającej o niższej temperaturze, znane jako „szok termiczny”, mogą z upływem czasu powodować zużycie integralności strukturalnej kotła.Ten efekt uderzeniowego „szoku” występuje, gdy zamocowane osłony kotła i rury ogniowe szybko kurczą się z powodu nagłego uzupełniania wody o niższej temperaturze.Jednakże, gdy ta woda jest wstępnie podgrzewana, różnica temperatur jest znacznie mniej ekstremalna, co powoduje mniejsze obciążenie kotła i zapewnia dłuższą żywotność.
Kontrola jakości
1. Powierzchnia produkcyjna 200 000 metrów kwadratowych
2. 150 inżynierów
3. 600 kodowanych spawaczy
4. 60 licencjonowanych inspektorów (instruktorzy NDT poziomu III)
5. Licencje klasy A na projektowanie i produkcję kotłów
6. System jakości ISO 9001: 2008
7. Certyfikat ASME dla kotłów energetycznych
8. Autoryzacja pieczęci ASME „S”, „U” i NB
Certyfikat
Przedstawienie firmy
Założona w 1985 roku firma Zhangjiagang Hua Dong Boiler Co., Ltd. (działająca pod nazwą HD Boiler) produkuje elektrownię;przemysłowy;marnować ciepło;spalanie odpadów;biomasa;organiczne nośniki ciepła i elektryczne kotły parowe.W połączeniu z szeroką gamą powierzchni grzewczych, HD Boiler wprowadza na rynek unikalną usługę obejmującą projektowanie kotłów, produkcję, instalację, konserwację i wymianę części ciśnieniowych kotła.
