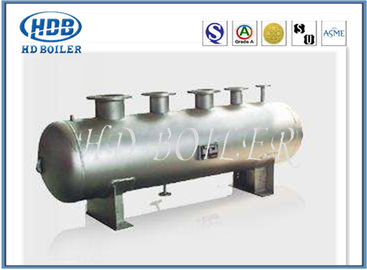

Wysokociśnieniowy wymiennik ciepła z bębnem parowym z wymiennikiem ciepła z certyfikatem ASME

Wysokociśnieniowy wymiennik ciepła z bębnem parowym z wymiennikiem ciepła z certyfikatem ASME

Uwaga

Poziom wody w walczaku kotła jest jednym z najważniejszych parametrów elektrowni zarówno do pomiaru, jak i do regulacji.Kontrola prawidłowego poziomu wody w kotle ma krytyczne znaczenie dla bezpiecznej pracy kotła.Jeśli poziom jest zbyt niski, rury kotła zostaną uszkodzone przez przegrzanie.Jeśli poziom jest zbyt wysoki, separatory pary nie będą działać prawidłowo, kontrola temperatury będzie utrudniona, a rury przegrzewacza i turbina mogą zostać uszkodzone przez wilgoć lub przenoszone chemikalia do uzdatniania wody.

Opis

1. Walczak to komora ciśnieniowa kotła parowego umieszczona w górnej części układu krążenia kotła parowego.

2. Jest to zbiornik wody / pary na górnym końcu rur wodnych.

3. Bęben parowy przechowuje parę wytworzoną w rurach wodnych i działa jako separator faz dla mieszaniny pary i wody.

4. Para jest oddzielana od wody, a następnie wypuszczana w miejscu powyżej utrzymywanego tam poziomu wody.

Akcesoria

Szczegóły dotyczące oddzielania wody od pary

Detials

Walczak parowy jest standardowym wyposażeniem kotłów wodnorurowych.Jest to zbiornik wody / pary na górnym końcu rur wodnych.Bęben przechowuje parę wytworzoną w rurach wodnych i działa jako separator faz dla mieszaniny pary i wody.Różnica w gęstościach pomiędzy ciepłą i zimną wodą pomaga w gromadzeniu „cieplejszej” - wody / i pary nasyconej w walczaku.

Postęp pracy

1. Oddzielona para jest wyciągana z górnej części bębna i rozprowadzana do procesu.

2. Dalsze ogrzewanie pary nasyconej spowoduje, że para przegrzana będzie normalnie wykorzystywana do napędzania turbiny parowej.

3. Para nasycona jest odprowadzana z górnej części bębna i ponownie wchodzi do pieca przez przegrzewacz.4. Mieszanina pary i wody wpływa do walczaka przez rury wznośne, elementy wewnętrzne bębna składające się z odmgławiacza oddzielają krople wody od pary wytwarzającej suchą parę.

5. Woda nasycona na dnie walczaka spływa w dół przez rurę opadową.
