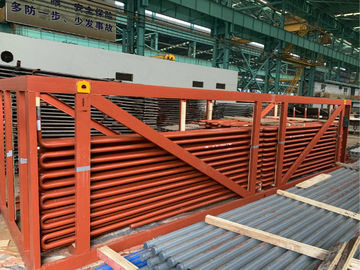

Wysokotemperaturowe cewki przegrzewacza ekonomizera z osłoną 100% test PT

Wysokotemperaturowe cewki przegrzewacza ekonomizera z osłoną 100% test PT

Przegrzewacz i podgrzewacz, niestandardowy komponent do kotła

Przegrzewacz to element, który podgrzewa parę nasyconą w kotle przemysłowym, zamieniając ją w parę przegrzaną.Nasz przegrzewacz gwarantuje, że temperatura przegrzanej pary będzie się wahać w dopuszczalnym zakresie (zwykle waha się od 540° C do 500 ° C), gdy kocioł jest przeładowany.

Typy przegrzewaczy:
1. Super grzejnik promiennikowy: jest to najwcześniejszy rodzaj super grzejnika i jest umieszczony nad lub za brzegami rur wodnych w celu ochrony przed bezpośrednim działaniem ognia lub ognia.
Parametry zwiększające konwekcję

za.Zwiększenie przepływu paliwa i powietrza (przepływ spalin)
b.Zwiększenie masowego natężenia przepływu pary

Promieniowanie zależy głównie od temperatury płomienia.wraz ze wzrostem natężenia przepływu pary temperatura na wylocie spada.
Promiennik super grzejnik
Umieszczone są narażone na działanie źródła ciepła, co wymaga poprawy temperatury metalu.

Promiennikowe i konwekcyjne supergrzejniki i dogrzewacze są używane do pary o wysokiej temperaturze.
Wyposażenie dodatkowe wysokotemperaturowego promiennika parowego w kotle

Składa się z rur przypominających wąż (stal węglowa, stal stopowa lub stal żaroodporna itp.) Oraz skrzynek zbierających i innych materiałów pomocniczych.Rury mają na ogół φ32, φ38, φ42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika oddzielnie.

Podgrzewacze
Są rozsądne jak super grzejniki, ale ponieważ ich temperatura wyjściowa jest nieco niższa niż super grzejników, a ich ciśnienie jest o 20% -25% niższe niż super grzejniki, mogą wytrzymać gorsze jakościowo stopy materiałów.

Podanie:
Podgrzewacz pary składa się z gęstych wężownic rurowych i jest umieszczany w kominie w temperaturze 450ºC-1000ºC.
W przypadku mocy kotła w elektrowni powyżej 10 MPa zwykle stosuje się płytę dociskową i przegrzewacz spiralny.

Detale

Struktura projektu

• Przegrzanie podnosi ogólną sprawność, jak również zapobiega zbyt dużej kondensacji w ostatnich stopniach turbiny, co zapobiega erozji łopatek.


• Ciepło gazów spalinowych z pieca jest wykorzystywane do usuwania wilgoci z pary i jej przegrzewania.


• Super-grzejniki mają zwykle kilka obwodów rurowych połączonych równolegle z jednym lub większą liczbą kolanek powrotnych, połączonych między kolektorami.


• Ciepło z gorących gazów do pary w podgrzewaczu pomocniczym jest przekazywane w wysokich temperaturach.


• Dlatego sekcja pierwotna przegrzewacza jest umieszczona w przeciwprądzie, a sekcja wtórna w przepływie równoległym, aby zmniejszyć naprężenie temperaturowe ściany rury.

Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.

Kocioł HD to najlepszy w swojej klasie obiekt

Od ponad 30 lat, Hua Dong Boiler konsekwentnie wprowadza innowacje i ulepsza nasze przegrzewacze i dogrzewacze kotłów. Udoskonalenia w zakresie gięcia, spawania i konstrukcji zapewniają, że nasze produkty spełniają zarówno europejskie, jak i amerykańskie standardy, zapewniając możliwość ponownego użycia.

Jesteśmy wykwalifikowanym dostawcą dla następujących dużych producentów kotłów w Chinach:

• Shanghai Boiler Works Ltd.

• Hang Zhou Boiler Group Co. Ltd.

• Harbin Boiler Co., Ltd.

• Dong Fang Boiler Group Co., Ltd.

• Wuxi Huaguang Industrial Boiler Co., Ltd.

• Jiangxi Jianglian Energy & Environment Co., Ltd.

• Dalian Boiler Works

• Suzhou Hailu Heavy Industry Co., Ltd.
