SGS Pionowy panel ścienny z grzałką 6000 mm Wyparna powierzchnia grzewcza
Szczegóły produktu
| Stan: | Nowy | Struktura: | Rurka ognia / wody |
|---|---|---|---|
| Paliwo: | Węgiel / gaz / węgiel / ciepło wodne | Rodzaj: | Oszczędzanie energii |
| Nacisk: | Niskie / wysokie ciśnienie | Zakres zastosowań: | Przemysł / Elektrownia |
| Specyfikacja: | Dostosowane | uszczelka: | Pakiet żelaznej ramy |
| Podkreślić |
Panel ścienny grzałki SGS,panel ścienny grzałki 6000 mm,panel ścienny grzałki pionowej |
||
Opis produktu
Wysokowydajne panele ścienne wodne SGS Standard 60,5x5,8x6000mm Część kotła przemysłowego
Wprowadzenie produktu: Panel ścienny z membraną wodną kotła
Zwykle układany pionowo na wewnętrznej powierzchni ściany paleniska, służy głównie do pochłaniania ciepła promieniowania z płomienia i spalin wysokotemperaturowych w palenisku, jest głównym rodzajem wyparnej powierzchni grzewczej nowoczesnego kotła, a także podstawowym część obiegu wodnego kotła, ze względu na rolę zarówno chłodzącej, jak i ochronnej ściany paleniska, stąd nazwa.
Ściany chłodzące wodę zostały pierwotnie zaprojektowane tak, aby nie były ogrzewane, ale aby chłodzić piec, aby nie ulegał uszkodzeniu w wysokich temperaturach, a później, dzięki dobrej funkcji wymiany ciepła, stopniowo wymieniał bęben, aby stać się głównym ogrzewaniem. części kotła.

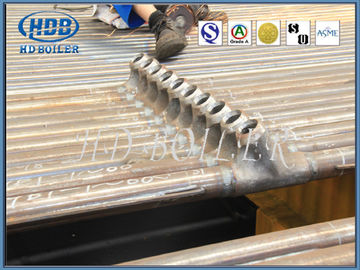

Bliski widok na ścianę wodną
Bliski widok na ścianę wodną
Na wewnętrznej ścianie paleniska umieszczona jest wyparna powierzchnia grzewcza złożona z wielu równoległych rur, której rolą jest pochłanianie promieniowania cieplnego płomienia wysokotemperaturowego lub spalin w palenisku, wytwarzanie pary lub gorącej wody w palenisku. zmniejszyć temperaturę ściany pieca i zabezpieczyć ścianę pieca. w kotle o dużej wydajności temperatura płomienia jest bardzo wysoka, a intensywność promieniowania cieplnego bardzo wysoka. kocioł zawiera od 40 do 50 procent lub więcej ciepło pochłaniane przez ścianę wodną. Z wyjątkiem kilku kotłów małej mocy, nowoczesne kotły wodnorurowe wykorzystują ściany chłodzące wodę jako główną powierzchnię ogrzewania wyparnego.
Parametr
| Nazwa | Panel wodny z membraną |
| Materiał | Stal węglowa, stop, stal nierdzewna |
| Rozmiar tuby | Φ38 - 76 mm, Dostosuj |
| Standard | ISO, ASME |
| Model | Nabijane |
| Podanie | Możliwość montażu wokół komory spalania kotła |
Główną funkcją wodnych paneli ściennych w kotle jest pochłanianie ciepła wytwarzanego przez wysokotemperaturowy płomień lub spaliny i wytwarzanie pary lub gorącej wody w rurach, a tym samym obniżenie temperatury w komorze.
Rodzaje
W zależności od typu konstrukcji wyróżnia się głównie trzy typy: światłowód, membranowy i przebijający. Ściana wodna światłowodu składa się z całego szeregu stalowych rur bez szwu, przy czym konstrukcja jest najprostsza. ściana chłodząca wodą jest zgrzewana ze sobą przez zgrzewanie punktowe wielu walcowanych rur żeberkowych do chłodzenia wodą, dzięki czemu jest uszczelnioną kompozytową powierzchnią grzewczą, która może nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także lepiej chronić ścianę pieca, zmniejszenie ciężaru ściany pieca i uproszczenie konstrukcji. chłodzona wodą ściana rury przebijającej jest przyspawana do rury ściennej chłodzonej wodą za pomocą wielu kołków o długości 20 ~ 25 mm i średnicy 6 ~ 12 mm, oraz następnie pokryty chromitowymi ogniotrwałymi tworzywami sztucznymi, aby zmniejszyć absorpcję ciepła części ściany chłodzącej wodę i zwiększyć temperaturę strefy spalania.Nadaje się do sytuacji, w których zapłon paliwa jest szczególnie utrudniony lub w niektórych piecach z odprowadzaniem płynnego żużla.W zależności od miejsca rozmieszczenia istnieją dwa rodzaje ścian i ścian działowych (to znaczy obie strony są ogrzewane). w wewnętrznej ścianie paleniska, z jednej strony pochłaniającej ciepło, z których większość jest umieszczona pośrodku dużego paleniska kotłowego, dzieląc cały palenisko na dwie oddzielne części, ogrzewane z dwóch stron.
Certyfikaty
Kocioł HD oferuje najlepszy w swojej klasie obiekt, w tym
- Powierzchnia produkcyjna 200 000 metrów kwadratowych
- 150 inżynierów
- 600 kodowanych spawaczy
- 60 licencjonowanych inspektorów (w tym instruktorzy NDT poziomu lll)
- Klasa ALicencje na projektowanie i produkcję kotłów (wydawane przez Państwowy Urząd Nadzoru i Kontroli Jakości)
- ISO 90001: 2008 System jakości
- JAK JA Świadectwo Kocioł Komunalny
- ASME'S ',' U ' i NB upoważnienie do pieczęci
Najważniejsze cechy produktu
Wysokowydajne panele ścienne wodne SGS Standard 60,5x5,8x6000mm Część kotła przemysłowego Wprowadzenie produktu: Panel ścienny z membraną wodną kotła Zwykle układany pionowo na wewnętrznej powierzchni ściany paleniska, służy głównie do pochłaniania ciepła promieniowania z płomienia i spalin ...
