Miejsce pochodzenia: | Jiangsu, Chiny |
Nazwa handlowa: | HD Boiler |
Orzecznictwo: | ASME, SGS, EN, ISO9001 |
Numer modelu: | Bęben parowy kotła |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Pakowanie zdatne do żeglugi |
Czas dostawy: | 35 DNI |
Stosowanie: | Przemysł, przemysł / elektrownia, ogrzewanie | Wynik: | Gorąca woda / para |
---|---|---|---|
Materiał: | stal węglowa, stal nierdzewna, stal stopowa | Paliwo: | Opalany węglem |
Rodzaj: | Naturalne krążenie | kolor: | Wymagania klienta |
High Light: | walczak w kotle,walczak bojlera |

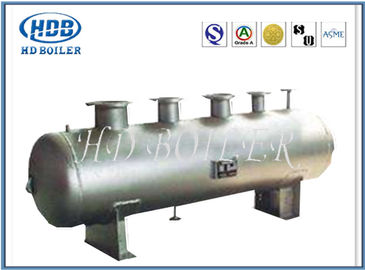

Jednobębnowe poziome kotły parowe opalane węglem, kocioł parowy na biomasę
Opis produktu
Bęben to cylindryczny zbiornik ciśnieniowy stosowany w kotłach wodociągowych do oddzielania pary i wody oraz oczyszczania pary, tworzący pętlę cyrkulacji wody i sznurową wodę garnkową.Jego głównym zadaniem jest pobieranie wody z ekonomizera, oddzielanie pary od wody i dostarczanie wody do obiegu cyrkulacyjnego oraz transport pary nasyconej do przegrzewacza.W bębnie znajduje się pewna ilość wody, która ma pewną oszczędność ciepła i materiału.Gdy zmieniają się warunki pracy, prędkość zmiany ciśnienia pary można spowolnić.Gdy dopływ i ładunek wody nie są skoordynowane przez krótki czas, pełni rolę bufora.Bęben jest wyposażony w wewnętrzne urządzenia do oddzielania pary od wody, czyszczenia parą, leków garnkowych i ciągłego odprowadzania ścieków, aby zapewnić jakość pary, jak pokazano na rysunku.
Bęben jest najbardziej zajmującym dużo miejsca i najdroższym grubościennym elementem przenoszącym ciśnienie w kotle.Bęben nie tylko wytrzymuje wysokie ciśnienie wewnętrzne, ale także wytwarza naprężenia termiczne spowodowane wahaniami temperatury ścianek spowodowanymi zmianą warunków pracy.Dlatego warunki pracy są złe, potrzebny jest skuteczny nadzór stanu pracy.
Procedury pracy
1. Mieszanina pary i wody pochodząca ze ściany wodnej wpływa do bębna przez górną rurę wlotową bębna.Wzdłuż wąskiego pierścieniowego przejścia utworzonego przez wewnętrzną ścianę bębna i wkładkę łukową, mieszanina pary wodnej i wody może być równomiernie przenoszona na wewnętrzną ścianę bębna przy odpowiednim natężeniu przepływu, przezwyciężając w ten sposób trudność nadmiernej różnicy temperatur między górna i dolna ściana walczaka podczas rozruchu i postoju kotła oraz umożliwiająca szybszy rozruch.
2. Mieszanka wodno-parowa wchodząca do walczaka wchodzi do separatora cyklonowego parowo-wodnego i wykorzystuje bezwładność zmiany kierunku przepływu do oddzielenia mieszaniny parowo-wodnej, co jest pierwszym oddzieleniem mieszaniny parowo-wodnej.
3. Oddzielona para nadal zawiera dużo wody.Wchodzi do separatora z blachy falistej od góry separatora.Para z kilkoma kroplami wody przepływa przez szczeliny między płytami falistymi, a film wodny tworzy się na metalowej ścianie i spływa w dół.
4. Para po separacji wtórnej jest ostatecznie oczyszczana parą, a separacja grawitacyjna jest przeprowadzana z wykorzystaniem różnicy gęstości wody, która jest trzecią separacją.
5. Po trzech rozdziałach para spełnia normę jakości pary i prowadzi do przegrzewacza płyty dociskowej z przewodu pary nasyconej w górnej części bębna.
Struktura i materiał
Warunki pracy bębna są złożone, a konsekwencje wypadków są poważne.Konieczne jest ścisłe kontrolowanie składu chemicznego, właściwości mechanicznych oraz jakości spawania i obróbki materiału używanego w bębnach oraz przejście szeregu rygorystycznych testów.Cylinder składa się z korpusu cylindra i głowicy.
1. Cylinder: odnosi się do cylindrycznej części bębna.Jego średnica wewnętrzna i długość są związane z trybem cyrkulacji, wydajnością kotła, parametrami pary oraz budową wyposażenia wewnętrznego.Bęben parowy jest zwykle zwijany na wielorolkowej maszynie bębnowej.Ściana bębna kotła ciśnieniowego podkrytycznego jest zbyt gruba, aby można ją było docisnąć na gigantycznej prasie.
2. Głowica: Kotły o ciśnieniu podkrytycznym są zwykle półkoliste, kotły wysokociśnieniowe i ultrawysokociśnieniowe są elipsoidalne, kotły średniociśnieniowe są stosunkowo płaskie elipsoidalne, z włazami w głowicy do montażu i konserwacji urządzeń wewnętrznych.Głowica jest wciskana na prasie hydraulicznej lub olejowej.
Nazwa produktu | Bęben parowy kotła |
Materiał | Stali stopowej |
Wymiar | Jako wymaganie |
Funkcjonować | Urządzenie do oddzielania pary |
Kocioł HD założony w 1985 roku, Zhangjiagang Hua Dong Boiler Co., Ltd. (działający jako HD Boiler), jest profesjonalnym producentem przemysłowym, produkującym kocioł użytkowy, kocioł przemysłowy, kocioł HRSG i wszelkiego rodzaju części kotłów, takie jak panele ścienne, ekonomizery , podgrzewacze powietrza, przegrzewacze, kolektory, rury z żebrami spiralnymi, rury z żeberkami typu H, rury cieplne itp. Kocioł HD znajduje się w parku przemysłowym Dong Lai, na wschodnich przedmieściach Zhang Jia Gang City.Lokalizacja zakładu to około 150 km drogi ekspresowej do portu w Szanghaju lub 60 km drogi krajowej do Suzhou lub Wuxi, a transport we wszystkich kierunkach przebiega wygodnie i szybko.
