SA210A1 Ściana kotła z membraną membranową ze stali węglowej Części zamienne do elektrycznego kotła wodnego
Szczegóły produktu
| Gwarancja: | 2 lata | Materiał: | STAL |
|---|---|---|---|
| Funkcjonować: | Powierzchnia grzewcza | Orzecznictwo: | ASME, SGS, ISO9001 |
| Podkreślić |
panele ścienne do wody kotłowej,rury ścienne do wody kotłowej |
||
Opis produktu

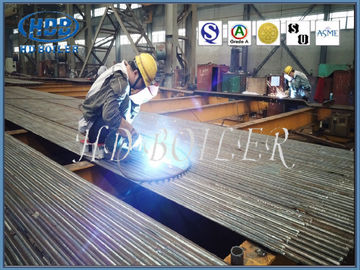

Panel ścienny kotła membranowego do kotłów opalanych węglem
Opis ogólny: Panel ścienny z membraną wodną kotła
Wodne panele ścienne są główną powierzchnią grzewczą kotłów, złożoną z szeregu stalowych rurek ułożonych wokół naroża kotła.Wewnątrz znajduje się przepływająca woda lub para, a na zewnątrz przyjmuje ciepło płomienia w palenisku kotła, pochłaniając głównie ciepło promieniowania produktów spalania wysokotemperaturowego w palenisku.Płyn roboczy unosi się w nim i paruje pod wpływem ciepła.
Pełna nazwa to rura wodna, stara nazwa to ściana chłodzona wodą, zwana również pionem.Zwykle układane pionowo na wewnętrznej ścianie pieca, służą do pochłaniania promieniowania cieplnego przez płomień i spaliny o wysokiej temperaturze, są główną formą powierzchni grzewczych różnych nowoczesnych kotłów, a także podstawowymi elementami obiegu wody. .Pełnią bowiem funkcje chłodzące i zabezpieczające ścianę pieca, tzw. Wodne panele ścienne.
Kiedy pierwotnie projektowano ścianę wodną, nie była ona przeznaczona do ogrzewania, lecz do schładzania pieca, aby nie został uszkodzony przez wysoką temperaturę, a następnie, ze względu na dobrą funkcję wymiany ciepła, stopniowo zastępował walec parowy główne części grzewcze do kotłów.Są to wyparne powierzchnie grzewcze składające się z wielu równoległych rur ułożonych na wewnętrznej ścianie paleniska kotła.Ich zadaniem jest pochłanianie promieniowania cieplnego przez ogień o wysokiej temperaturze lub spaliny w piecu i wytwarzanie pary lub gorącej wody wewnątrz rur, a także obniżanie temperatury ścian pieca w celu jej ochrony.W kotłach o dużej pojemności temperatura płomienia w palenisku jest bardzo wysoka, a intensywność promieniowania cieplnego bardzo wysoka.Jeszcze 40-50% ciepła jest pochłaniane przez ścianę wodną. Z wyjątkiem kotłów o małej mocy, główną powierzchnią grzewczą wyparną w obecnych kotłach wodnorurowych jest ściana wodna.
Parametry
| Nazwa produktu | Ściana wodna membrany |
| Obszar zastosowania | Kocioł wodnorurowy |
| Materiał | - Stal węglowa: 20 #, 20G, A195, A-1
- Stal stopowa: 15CrMoG, T11
|
| Standard | Chiny GB, ASME |
| Klasa producenta | Chiny klasy A, certyfikat ABS, certyfikat TUV |
| Temperatura pracy | Temperatura nasycenia |
| Specyfikacja rurki | - Typowe zastosowanie: Φ42, Φ51, Φ57, Φ60 mm
- Inny
|
| Grubość rury | Zgodnie z wymaganiami klienta |
| Skok rury (cc) | 95 mm, 100 mm, 105 mm, 110 mm |
| Stalowa płaska grubość | Zgodnie z wymaganiami klienta |
| Pochylenie się | Gięcie paneli |
| Spawalniczy | Automatyczny GMAW, automatyczny SAW |
| Spawanie NDT | 100% RT przy zgrzewaniu doczołowym rur |
| Szczelność powietrzna | Doskonały |
| Cegła | Nie wymagane |
Zalety membranowej ściany wodnej
(1) Zapewnij uszczelnienie ściany pieca i zmniejsz wyciek powietrza w komorze spalania.
(2) Realizacja pełnego chłodzenia wodą w komorze spalania sprzyja zapobieganiu koksowaniu w warunkach wzmożonego spalania.
(3) Czas schładzania rozruchu i wygaszania kotłów można skrócić ze względu na małą pojemność cieplną, szybki wzrost temperatury i szybkie schładzanie w komorze spalania.
(4) Odpowiednia jest ściana pieca do układania rur, co znacznie zmniejsza obciążenie ramy kotła i jest wygodna do zawieszenia i podnoszenia.
(5) W porównaniu z typem gołej rury, zdolność pochłaniania ciepła przez rurę jest lepsza.
(6) Poprawia stopień montażu poszczególnych elementów kotła, ułatwia i zmniejsza nakład pracy związany z instalacją.
Klasyfikacja
Jeśli zgodnie z typem konstrukcji, istnieją trzy główne typy: typ z rurą gołą, typ membrany i typ rury nakłuwanej, typ rury bez szwu składa się z całego szeregu rur stalowych bez szwu o najprostszej konstrukcji.Membrana ściana wodna jest rodzajem łączenia wielu walcowanych rur żebrowanych ściany wodnej w celu utworzenia uszczelnionej połączonej powierzchni grzewczej.Może nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także zabezpieczyć ścianę pieca, zmniejszyć ciężar ściany pieca i uprościć konstrukcję.Ściana wodna rury bagnetowej jest rodzajem szpilki o długości 20-25 mm i średnicy 6-12 mm, przyspawanej do rury ściany wodnej, a następnie pokrytej ogniotrwałym tworzywem sztucznym z rudy chromowej w celu zmniejszenia pochłaniania ciepła w części ściany wodnej i podnieść temperaturę spalaniestrefa.Nadaje się do sytuacji, gdy zapłon paliwa jest szczególnie utrudniony lub w niektórych piecach wyładowczych na ciekły żużel.Zgodnie z planem istnieją dwa rodzaje ścian chłodzących wodę;przyścienny i przegrody (tj. grzanie dwustronne). pierwszy z nich osadzony jest w większości w wewnętrznej ścianie ściany paleniska, która z jednej strony pochłania ciepło; drugi jest najczęściej instalowany pośrodku paleniska kotła wielkogabarytowego który dzieli cały piec na dwie oddzielne części i jest ogrzewany z obu stron.
